Flex MS 1706 FR Original Operating Instructions page 56

klq^
bä=ä~Çç=•ëéÉêç=ÇÉ=ä~=íìÉêÅ~=ÇÉ=ãçåí~àÉ=ÇÉÄÉ=
ÉåÅçåíê~êëÉ=ëáÉãéêÉ=ÇÉä=ä~Çç=ÇÉä=ÇáëÅç=
íêçåò~Ççê=ç=ÄáÉå=ÇÉ=ä~=~ê~åÇÉä~=ëÉé~ê~Ççê~K

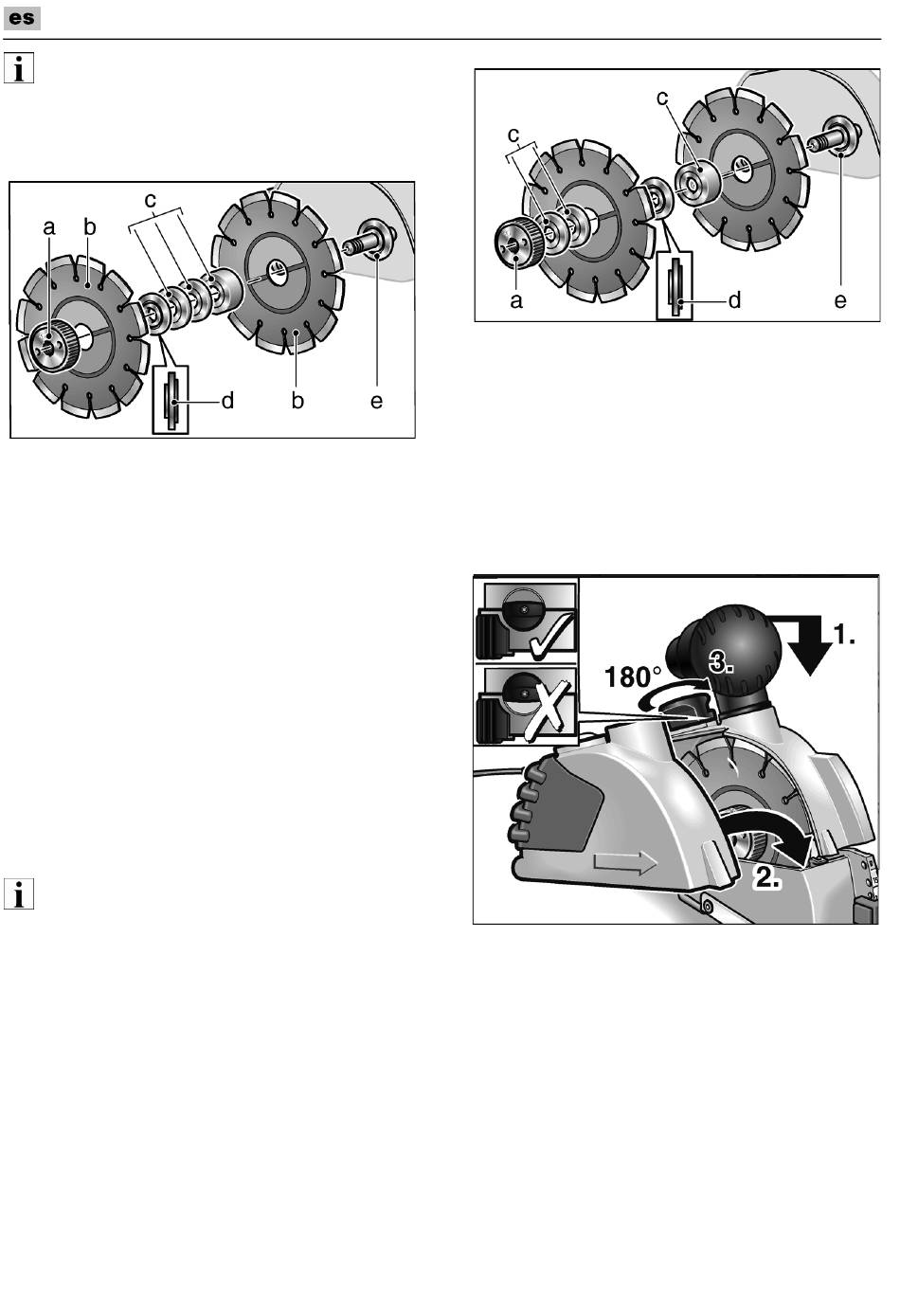

5. Quitar los discos tronzadores (b),
acoplamiento de montaje (d) y las
arandelas separadoras (c).
Para cambiar los disco tronzadores:
 Colocar los discos tronzadores nuevos (b),
las arandelas separadoras (c) y el
acoplamiento de montaje (d) en secuencia
invertida.
 Enroscar la tuerca de montaje rápido (a).
Presionar la traba del husillo (12) y ajustar
la tuerca de montaje rápido (a) a mano.
Para modificar el ancho de la ranura:
El ancho de la ranura puede modificarse
cambiando el orden de las arandelas
separadoras.
klq^
bä=~åÅÜç=ã∞åáãç=ÇÉ=ê~åìê~=Éë=ÇÉ=NM ããK=
bå ÉëíÉ=Å~ëçI=ëÉ=ÉåÅìÉåíê~=ãçåí~Çç=∫åáÅ~J
ãÉåíÉ=Éä=~Åçéä~ãáÉåíç=ÇÉ=ãçåí~àÉ=ÉåíêÉ=äçë=
ÇáëÅçë=íêçåò~ÇçêÉëK=qçÇ~ë=ä~ë=~ê~åÇÉä~ë=
ëÉé~ê~Ççê~ë=EÅF=ëÉ=ãçåí~å=~åíÉë=ÇÉ=ä~=íìÉêÅ~=
ÇÉ=ãçåí~àÉ=ê•éáÇç=E~FK
56
Fresadora para mampostería MS 1706 FR
 Colocar los discos tronzadores (b),
las arandelas separadoras (c) y el
acoplamiento de montaje (d), según
el ancho de ranura deseado.
 Colocar las arandelas separadoras
restantes (c).
 Enroscar la tuerca de montaje rápido.
Presionar la traba del husillo (12) y ajustar
a mano, la tuerca de montaje rápido (a).
 Presionar la unidad de fresado levemente
hacia abajo y colocar la tapa de la cubierta
de protección (3).
 Levantar la traba (5) para la tapa de la
cubierta de protección y girar en 180°
hasta que se traba.
 Conectar el enchufe de red.
 Encender la fresadora para mampostería
(sin trabar el conmutador) y dejarla
en marcha por aprox. 30 segundos.
Controlar que la marcha sea regular.
