Guida Rapida - Flex MS 1706 FR Original Operating Instructions

Scanalatore MS 1706 FR

Guida rapida

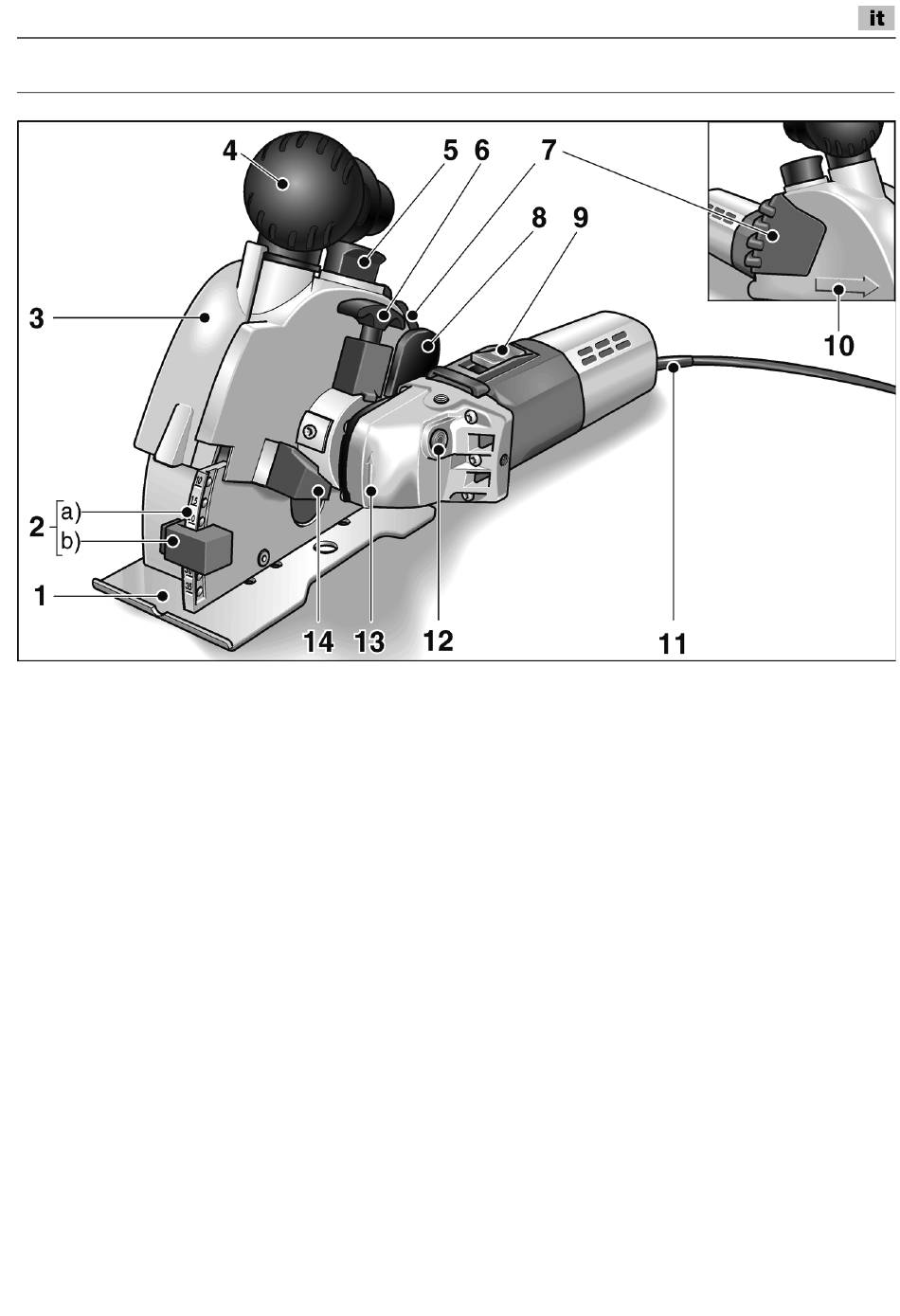

1 Tavolo di fresatura
2 Regolazione della profondità
di fresatura
a) Scala di profondità di fresatura
b) Arresto di profondità di fresatura
3 Cuffia di protezione
4 Impugnatura/raccordo di aspirazione
5 Blocco della cuffia di protezione
6 Manopola di sblocco
per la rotazione dell'unità d'azionamento
7 Maniglia
8 Bilanciere di sblocco
per abbassare l'unità di fresatura
9 Interruttore
Per accendere e spegnere.
10 Freccia della direzione di taglio
11 Cavo d'alimentazione 4,0 m con
spina
12 Arresto alberino
Per bloccare l'alberino nella sostituzione
dell'utensile di rettifica.
13 Testa ingranaggi con freccia del
senso di rotazione
14 Arresto
per la rotazione dell'unità d'azionamento
15 Targhetta d'identificazione *
*
non rappresentata nella figura
