Rainureuse murale MS 1706 FR

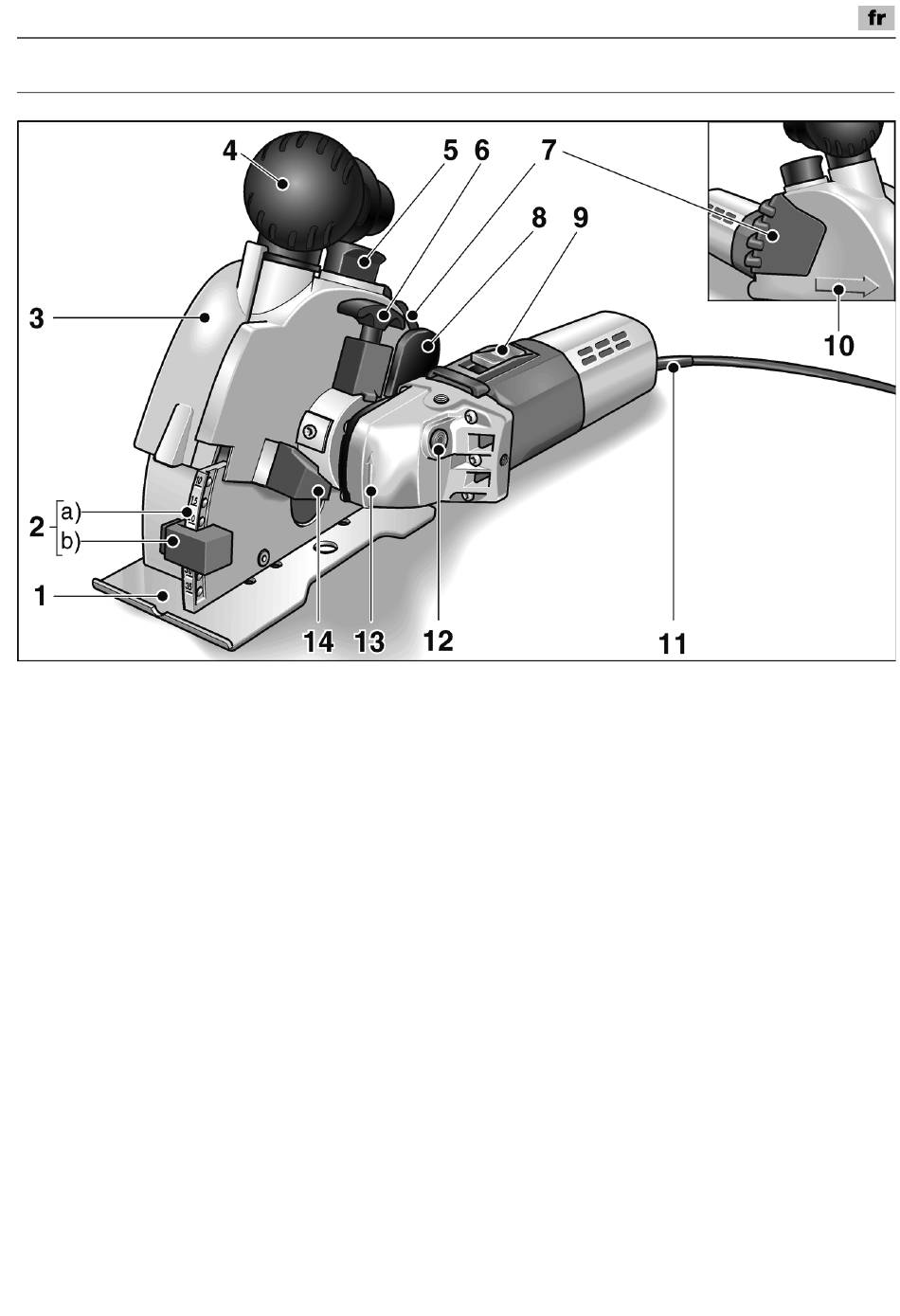

Vue d'ensemble

1 Table de fraisage
2 Réglage de la profondeur de fraisage
a) Échelle de profondeur de fraisage
b) Butée de profondeur de fraisage
3 Couvercle du capot de protection
4 Poignée / Manchon d'aspiration
5 Verrouillage pour le couvercle
du capot de protection
6 Poignée de déverrouillage
pour basculer l'unité d'entraînement
7 Poignée
8 Bascule de déverrouillage
pour abaisser l'unité de fraisage
9 Interrupteur
pour allumer et éteindre la rainureuse
murale.
10 Flèche de sens de coupe
11 Cordon d'alimentation électrique de
4,0 m, terminé par une fiche mâle
12 Dispositif de blocage de la broche
Ce dispositif sert à bloquer la broche lors
d'un changement d'outil.
13 Boîte d'engrenages à flèche de sens
de rotation
14 Butée
lors du basculement de l'unité
d'entraînement
15 Plaque signalétique *
*
invisible sur l'illustration.
27
