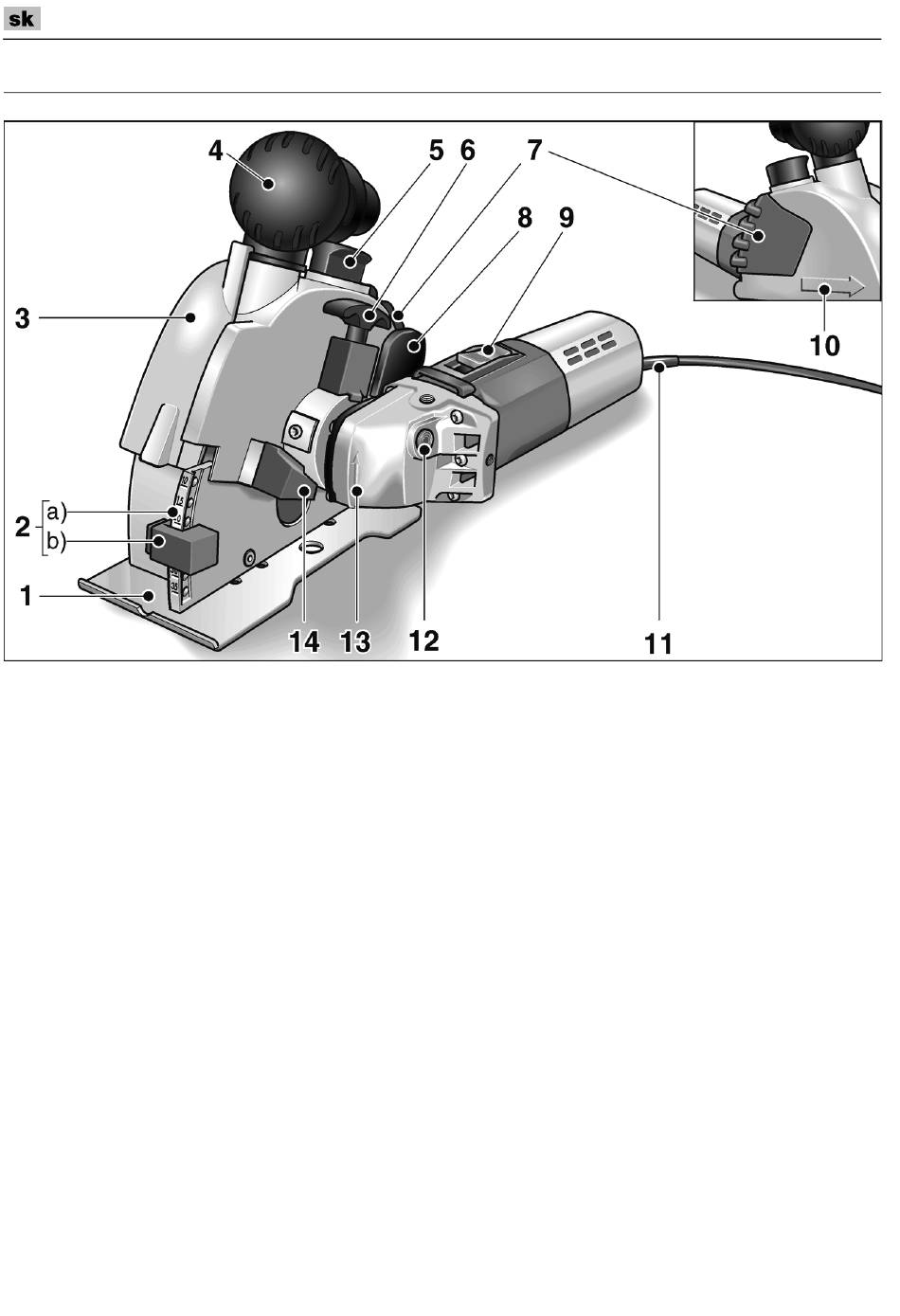

Na prvý poh¾ad
1 Frézovací stôl
2 Prestavenie håbky frézovania
a) Stupnica håbky frézovania
b) Doraz håbky frézovania
3 Ochranný kryt
4 Rukoväˆ/Sacie hrdlo
5 Zablokovanie ochranného krytu
6 Odblokovacia rukoväˆ
na sklopenie hnacej jednotky
7 Rukoväˆ
8 Odblokovacie ramienko
na poklesnutie frézovacej jednotky
9 Vypínač
na zapnutie a vypnutie.
188
Drážkovačka do muriva MS 1706 FR
10 Šípka smeru rezu
11 Sieˆový kábel 4,0 m so sieˆovou
zástrčkou
12 Aretácia vretena
na znehybnenie vretena pri výmene
nástroja.
13 Hnacia hlava so šípkou smeru
otáčania
14 Doraz
pri sklopení hnacej jednotky
15 Typový štítok *
*
na obrázku nie je zobrazený
