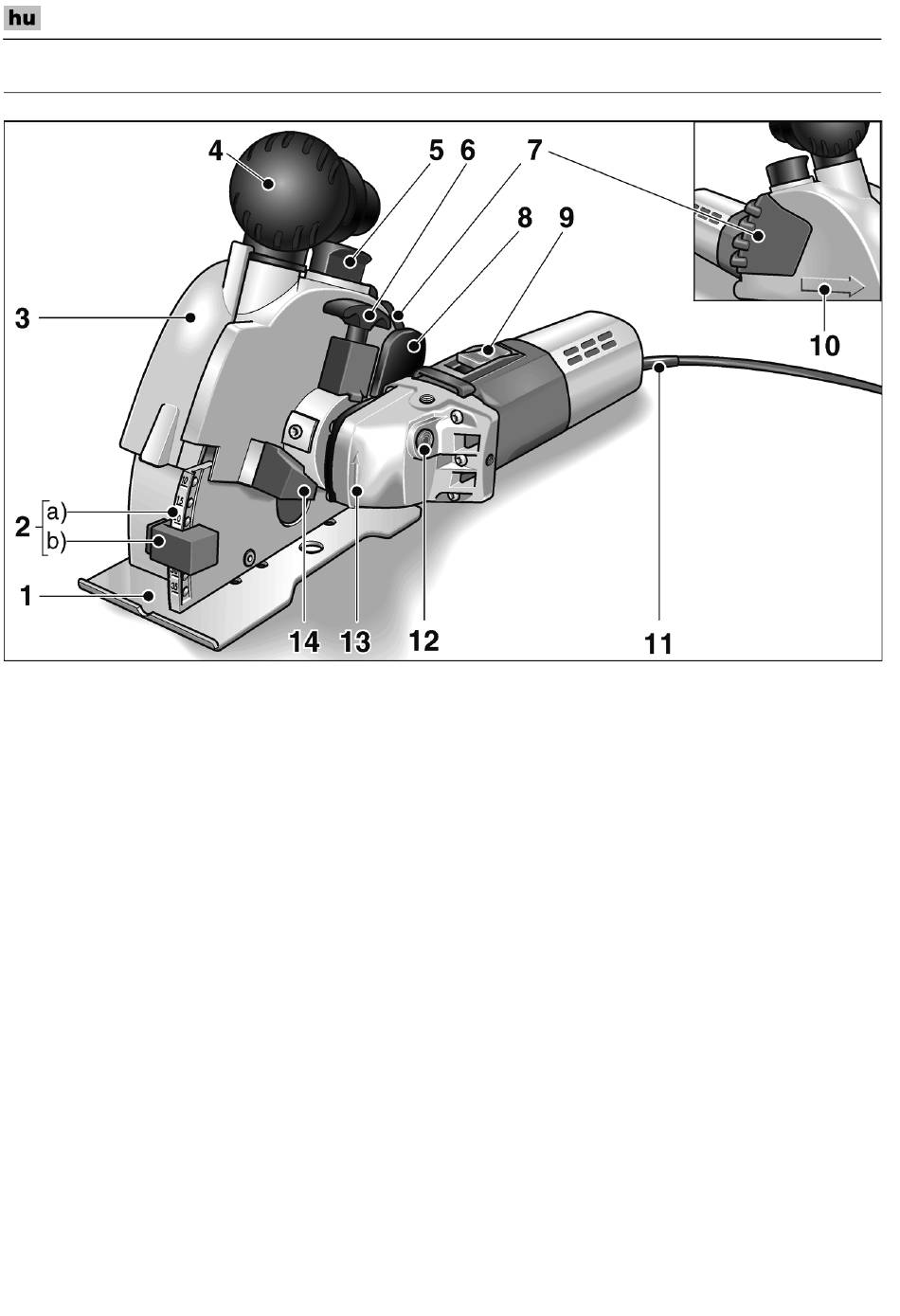

Az elsõ pillantásra
1 Maróasztal
2 Marásmélység állítása
a) Marásmélység skála
b) Marásmélység ütközõ
3 Védõbúra fedél
4 Kézi fogantyú/Szívócsonk
5 Védõbúra fedél reteszelés
6 Kireteszelõ fogantyú
a hajtóegység elfordításához
7 Kézi fogantyú
8 Kireteszelõ billenõkapcsoló
a maróegység lesüllyesztéséhez
9 Kapcsoló
a be- és a kikapcsoláshoz
166
Falhoronymaró MS 1706 FR
10 Vágásirányjelzõ nyíl
11 4,0 méteres hálózati kábel hálózati
dugasszal
12 Orsórögzítés
az orsó rögzítéséhez szerszámcsere
esetén.
13 Hajtómûfej forgásirányjelzõ nyíllal
14 Ütközõ
a hajtóegység elfordításához
15 Típustábla *
*
az ábrán nem látható
