Drážkovačka do muriva MS 1706 FR

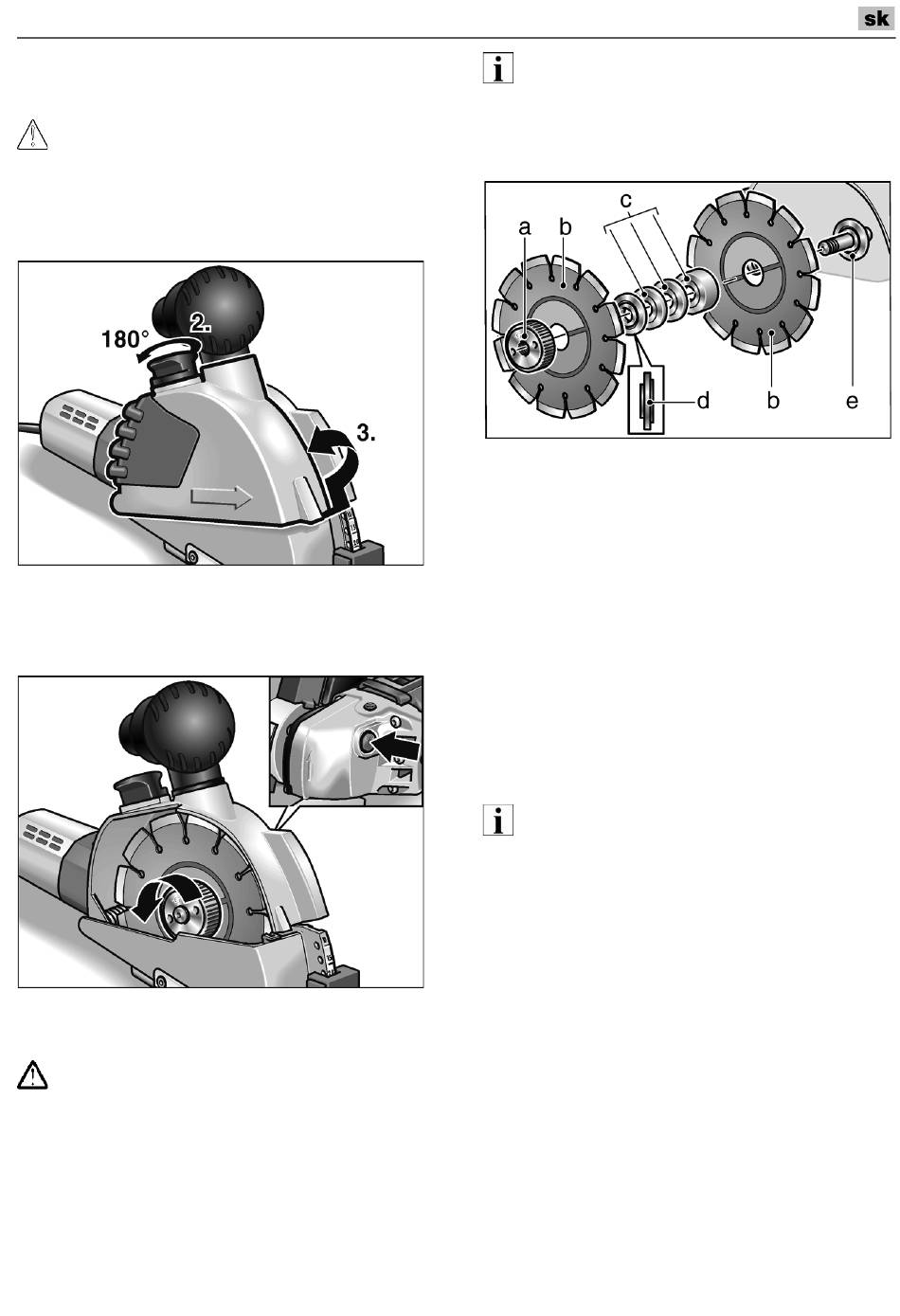

Výmena rozbrusovacích kotúčov/
zmena šírky drážky
POZOR!
Nebezpečenstvo poranenia! Noste ochranné
rukavice.
1. Vytiahnite sieˆovú zástrčku.
2. Nadvihnite zablokovanie (5) ochranného
krytu a pootočte o 180°.
3. Zložte ochranný kryt (3).
4. Stlačte aretáciu vretena (12) a povo¾te
rýchloupínaciu maticu.
VAROVANIE!
Škody na zdraví osôb a vecné
škody.
Musí sa zhodovaˆ smer otáčania uvedený
na rozbrusovacom kotúči a šípka smeru
otáčania na hnacej hlave (13).
UPOZORNENIE
Drsná strana rýchloupínacej matice smeruje
vždy k rozbrusovaciemu kotúču event.
k dištančnej podložke.
5. Vyberte rozbrusovacie kotúče (b), upínaciu
prírubu (d) a dištančné podložky (c).
Pri výmene rozbrusovacích kotúčov:
 Nasaïte v obrátenom poradí nové
rozbrusovacie kotúče (b), dištančné
podložky (c) a upínaciu prírubu (d).
 Naskrutkujte rýchloupínaciu maticu (a).
Stlačte aretáciu vretena (12) a rukou pevne
utiahnite rýchloupínaciu maticu (a).
Pri zmene šírky drážky:
Šírku drážky je možné nastaviˆ prevrstvením
dištančných podložiek.
UPOZORNENIE
Minimálna šírka drážky je 10 mm.
V tomto prípade je medzi rozbrusovacími
kotúčmi namontovaná len upínacia príruba.
Všetky dištančné podložky (c) sa namontujú
pred rýchloupínaciu maticu (a).
