Mūro pjovimo įrankis MS 1706 FR

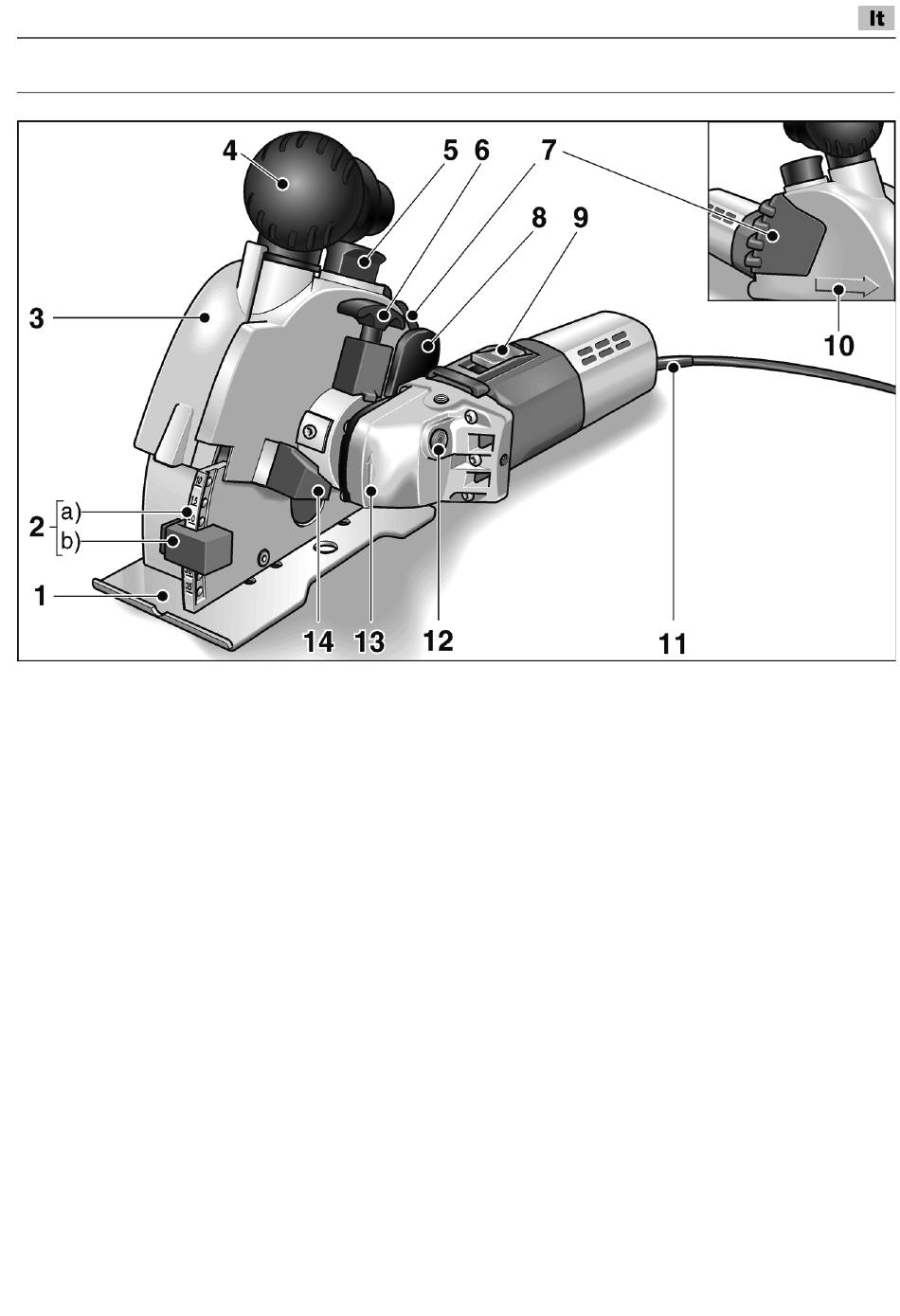

Bendras įrankio vaizdas
1 Frezavimo stalas
2 Frezavimo stalo reguliavimas
a) Frezavimo gylio skalė
b) Frezavimo gylio ribotuvas
3 Apsauginio gaubto dangtis
4 Rankena/Įleidžiamasis atvamzdis
5 Apsauginio gaubto fiksatorius
6 Atblokavimo rankenėlė
skirta atlenkti pavaros mechanizmą
7 Šoninė rankena
8 Atblokavimo balansyras
skirtas nuleisti frezavimo galvutę
9 Jungiklis
Įrankį įjungti ir išjungti.
10 Pjovimo krypties rodyklė
11 Tinklo kabelis, 4 m ilgio,
su šakute
12 Veleno fiksatorius
skirta nustatyti suklius, kai keičiami
įrankiai.
13 Pavaros mechanizmo viršus
su sukimosi krypties rodykle
14 Ribotuvas
palenkiant pavaros mechanizmą
15 Įrankio skydelis *
*
paveikslėlyje nepavaizduota
