Ülevaade - Flex MS 1706 FR Original Operating Instructions

Soonefrees MS 1706 FR

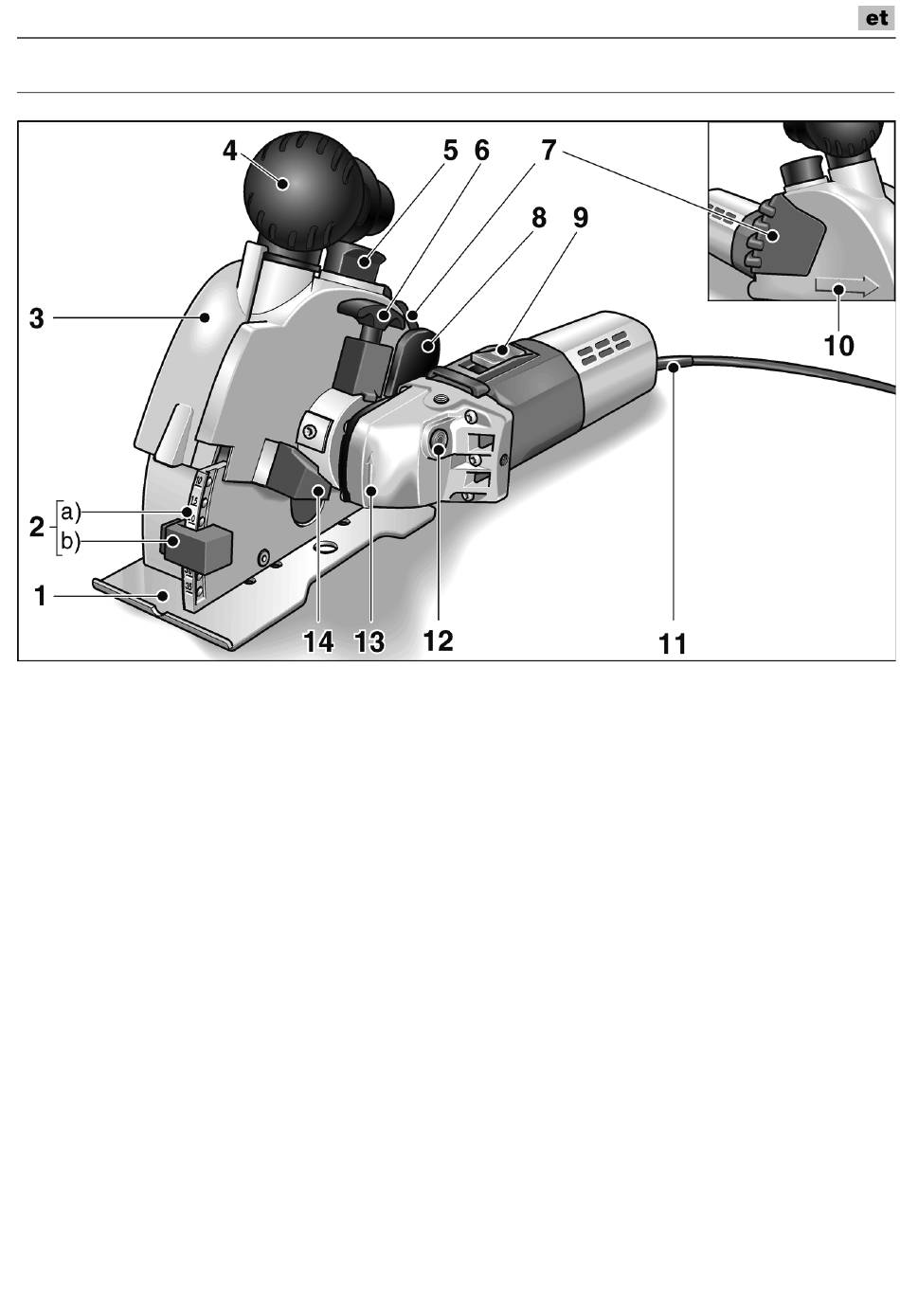

Ülevaade
1 Freesi alusplaat
2 Freesimissügavuse
reguleerimine
a) Freesimissügavuse skaala
b) Freesimissügavuse tõkis
3 Kaitsekate
4 Käepide/imemisühendus
5 Kaitsekatte lukustus
6 Pide
ajamikorpuse pööramiseks
7 Käepide
8 Nookur
freesi allalaskmiseks
9 Lüliti
sisse- ja väljalülitamiseks.
10 Lõikamise suunda tähistav nool
11 Võrgupistikuga toitejuhe (4,0 m)
12 Spindli lukustus
spindli lukustamiseks tööriista
vahetamisel.
13 Ülekanne ning sellele märgitud
pöörlemissuuna nool
14 Tõkis
ajamikorpuse pööramiseks
15 Andmesilt *
*
Ei ole pildil kujutatud
199
