Falhoronymaró MS 1706 FR

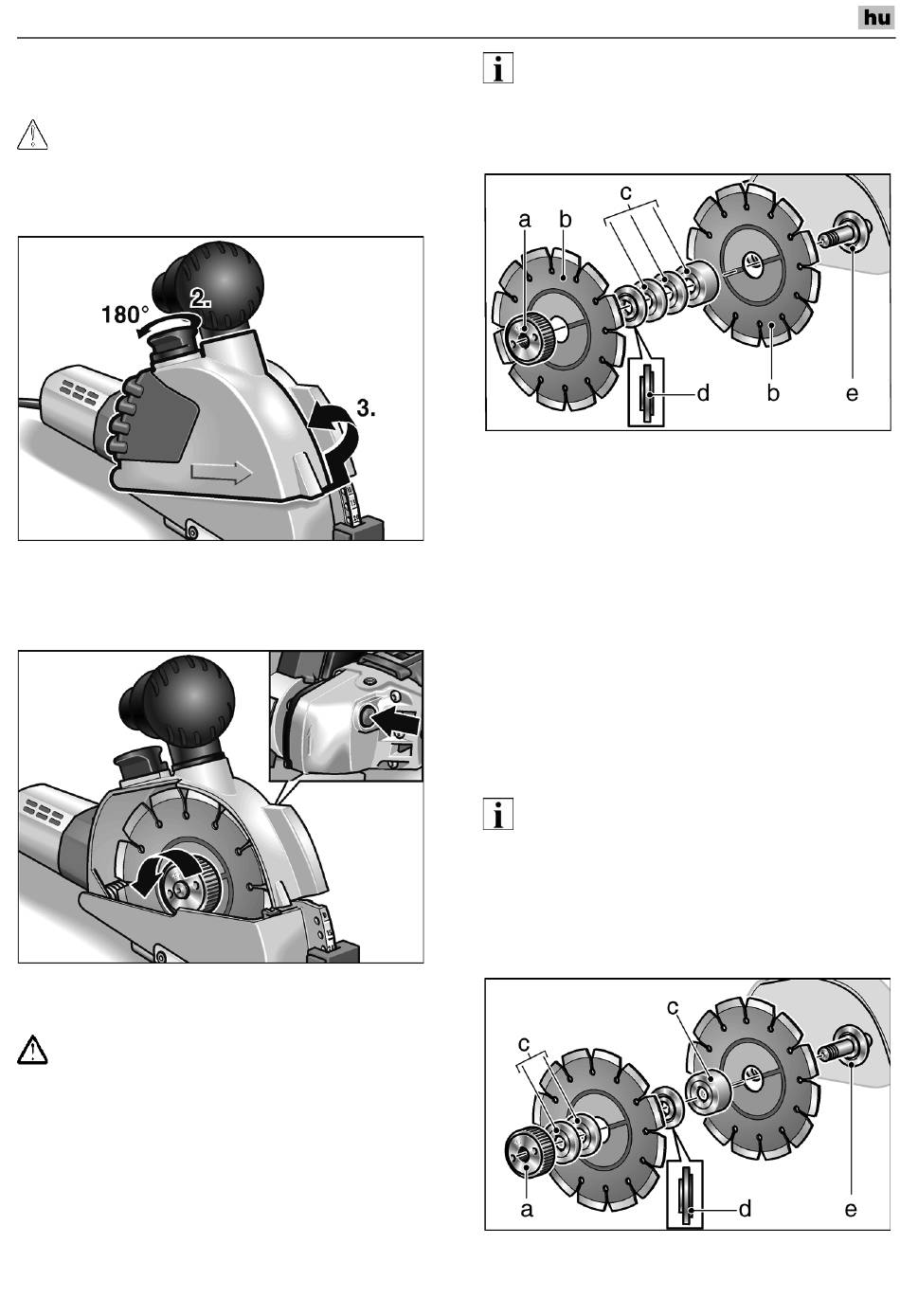

Vágótárcsa kicserélése,
horonyszélesség módosítása
VIGYÁZAT!
Sérülésveszély! Viseljen védõkesztyût!
1. Húzza ki a hálózati dugaszt.
2. Emelje meg és forgassa el mintegy 180°
-kal a védõbúra fedél reteszelését (5).
3. Emelje le a védõbúra fedelet (3).
4. Nyomja meg az orsórögzítõt (12) és oldja
meg a gyorsbefogó anyát.
FIGYELMEZTETÉS!
Személyi sérülés, anyagi károk.
A vágótárcsán feltüntetett forgásiránynak és
a hajtófejen (13) található forgásirányjelzõ
nyílnak meg kell egyeznie egymással.
MEGJEGYZÉS
A gyorsbefogó anya érdes oldala mindig
a vágótárcsa ill. a távtartó alátét felé néz.
5. Vegye le a vágótárcsákat (b), a szorító
karimát (d) és a távtartó alátéteket (c).
A vágótárcsák kicseréléséhez:
 Fordított sorrendben helyezze fel az új
vágótárcsákat (b), távtartó alátéteket (c)
és szorító karimát d).
 Csavarozza fel a gyorsbefogó anyát (a).
Nyomja meg az orsórögzítõt (12) és kézzel
húzza meg a gyorsbefogó anyát (a).
A horonyszélesség módosításához:
A hasznos szélességet a távtartó alátétek
felcserélésével állíthatja be.
MEGJEGYZÉS
A minimális horonyszélesség 10 mm.
Ilyenkor a vágótárcsák között csak a szorító
karima van felszerelve. Az összes távtartó (c)
alátétet a gyorsbefogó anya (a) elõtt kell
felszerelni.
