12.

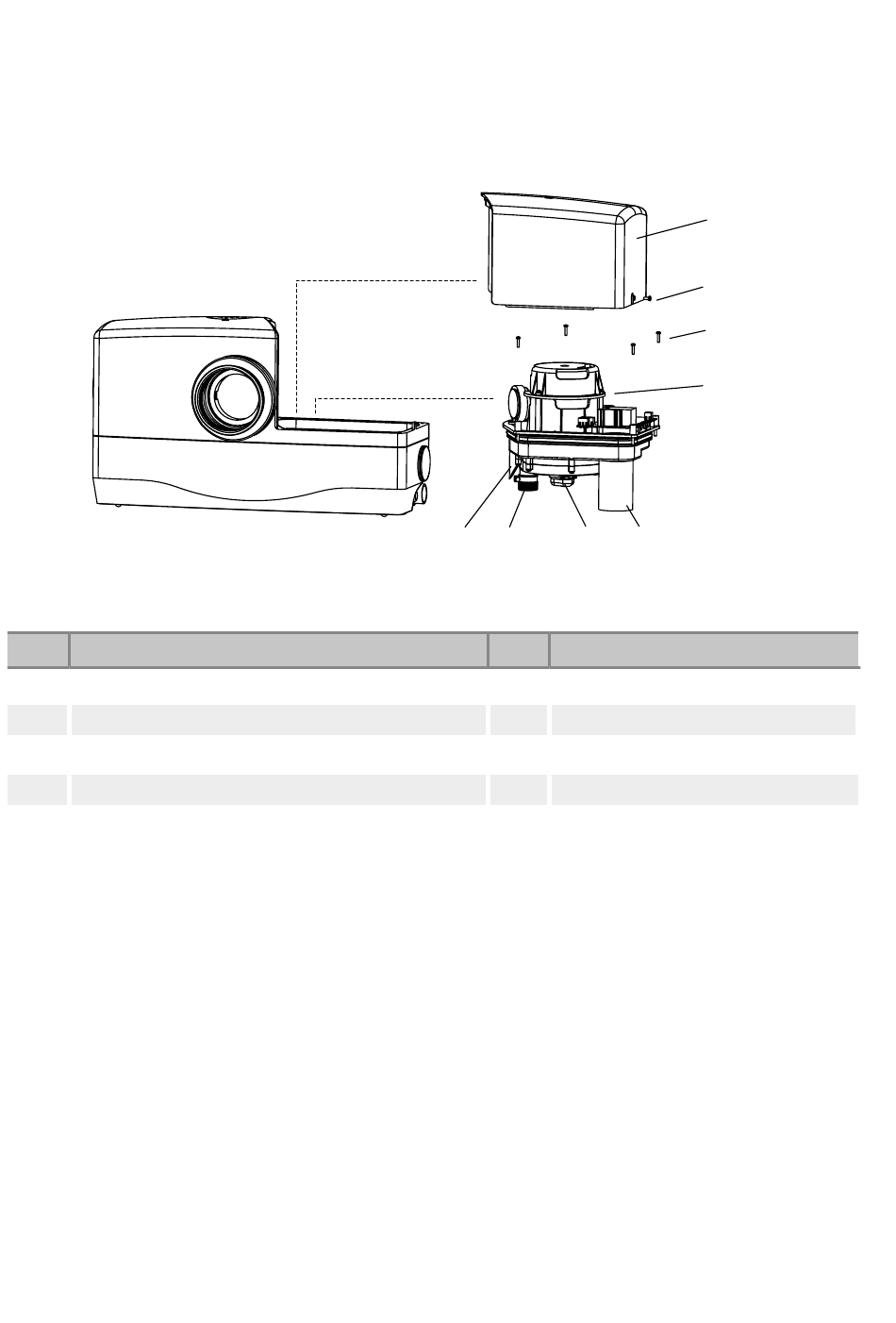

Splittegning

Pos. Beskrivelse
1
Deksel
2
Festeskrue for deksel
3
Festeskruer for motor/pumpeenhet
4
Motor/pumpeenhet
/
For å ta ut pumpeenheten for service må du fjerne festeskruen (2) og løfte av dekselet (1).
/
Ta ut festeskruene (3) og løft ut pumpeenheten (4) fra tanken (se fig. 9).
OBS!
Løfteenheten må aldri brukes uten at beskyttelsesdekselet (1) er trygt montert.
5 6
Figur 9
Pos. Beskrivelse
5
Nivåsensor
6
Tømmerør
7 Knusesystem
8 Kondensatorhus
1
2
3
4
7 8
