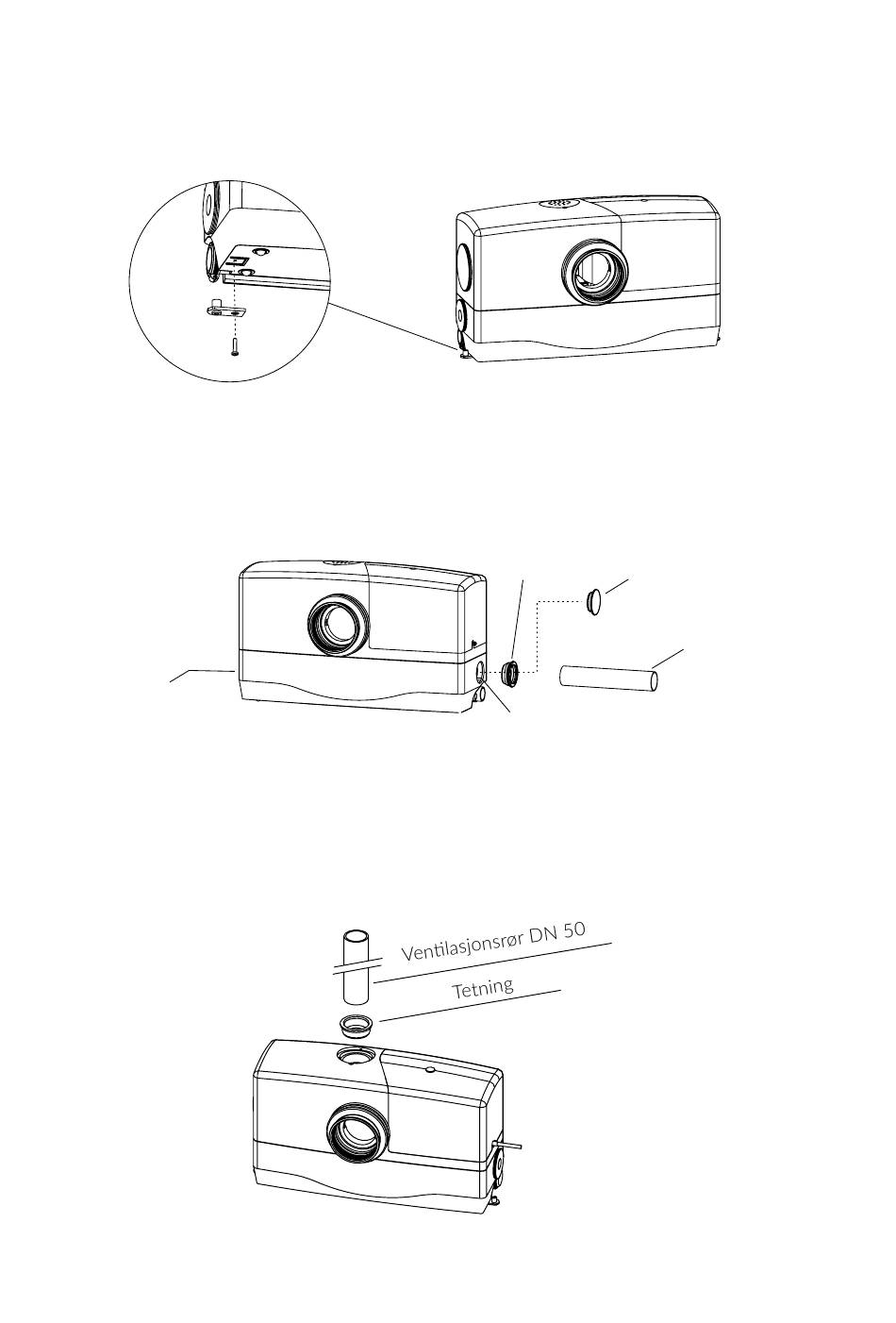

Montering av festebraketter
Hold løfteinnretningen trygt på plass, selv ved oversvømmelse.
1. Plasser løfteenheten på ønsket installasjonssted.
2. Fest enheten i underlaget ved hjelp av brakettene.
Sideinntak DN 50
1. Fjern stopperen (1) fra ønsket DN 50-innløpstilkobling for å komme til den monterte gummitetnin-
gen (2).
2. Skyv tilførselsledningen DN 50 (3) ca. 16 mm inn i gummitetningen (bruk et smøremiddel ved
behov).
DN 50
DN 50
DN 50
Separat ventilasjonsledning
1. For luktfølsomme applikasjoner, f.eks. på legekontorer, lufter du enheten over taket.
2. Demonter filterdekselet og kullfilteret (se side 91, fig. 10).
3. Skyv lufteledningen inn i gummitetningen (bruk et smøremiddel ved behov).
Figur 3
2
2
2
