Raccordement aux toilettes
/
FLOWCB est conçu à la fois pour le raccordement direct sur la partie frontale de l'unité lorsqu'il
est installé directement derrière les toilettes (configuration A) ou pour le raccordement latéral à
une conduite d'égout lorsqu'il est installé derrière une cloison (configuration B).
/
L'entrée non utilisée est scellée hermétiquement à l'aide du capuchon d'étanchéité emboîtable
(4) et du joint (3).
/
Le manchon d'étanchéité (1) est fixé sur l'unité par la bague de serrage à clip (2).
1
3
4
1
2

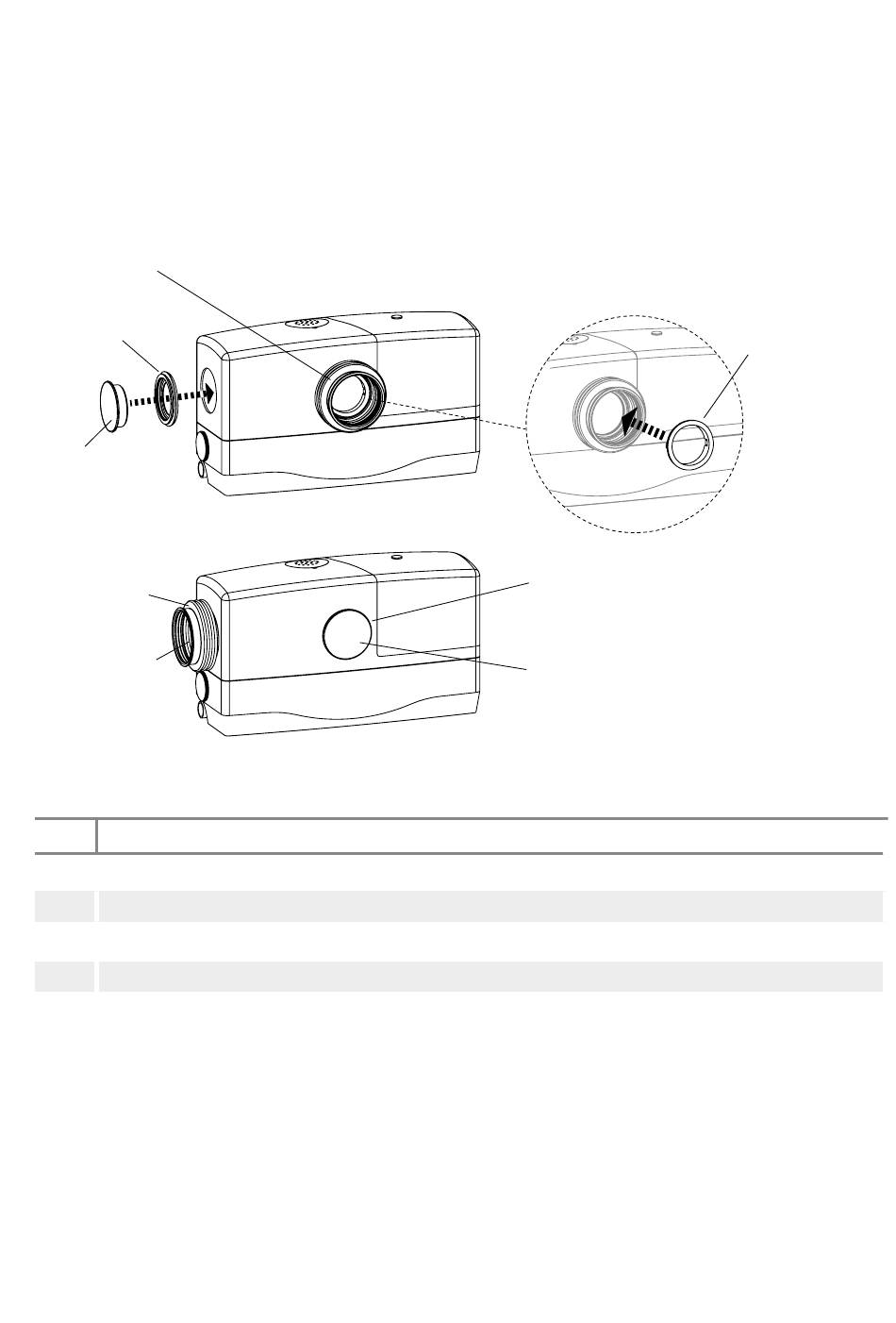

Illustration 6
Pos. Description
1
Manchon d'étanchéité DN 100
2
Bague de serrage
3
Joint
4
Capuchon d'étanchéité
ATTENTION !
En cas d'installation derrière une cloison, l'unité doit être ventilée de façon externe à l'aide d'une
conduite d'aération (voir page 62 illustration 5).
Si cela est impossible, un kit de ventilation spécial est disponible (voir page 67, chapitre 14).
