12.

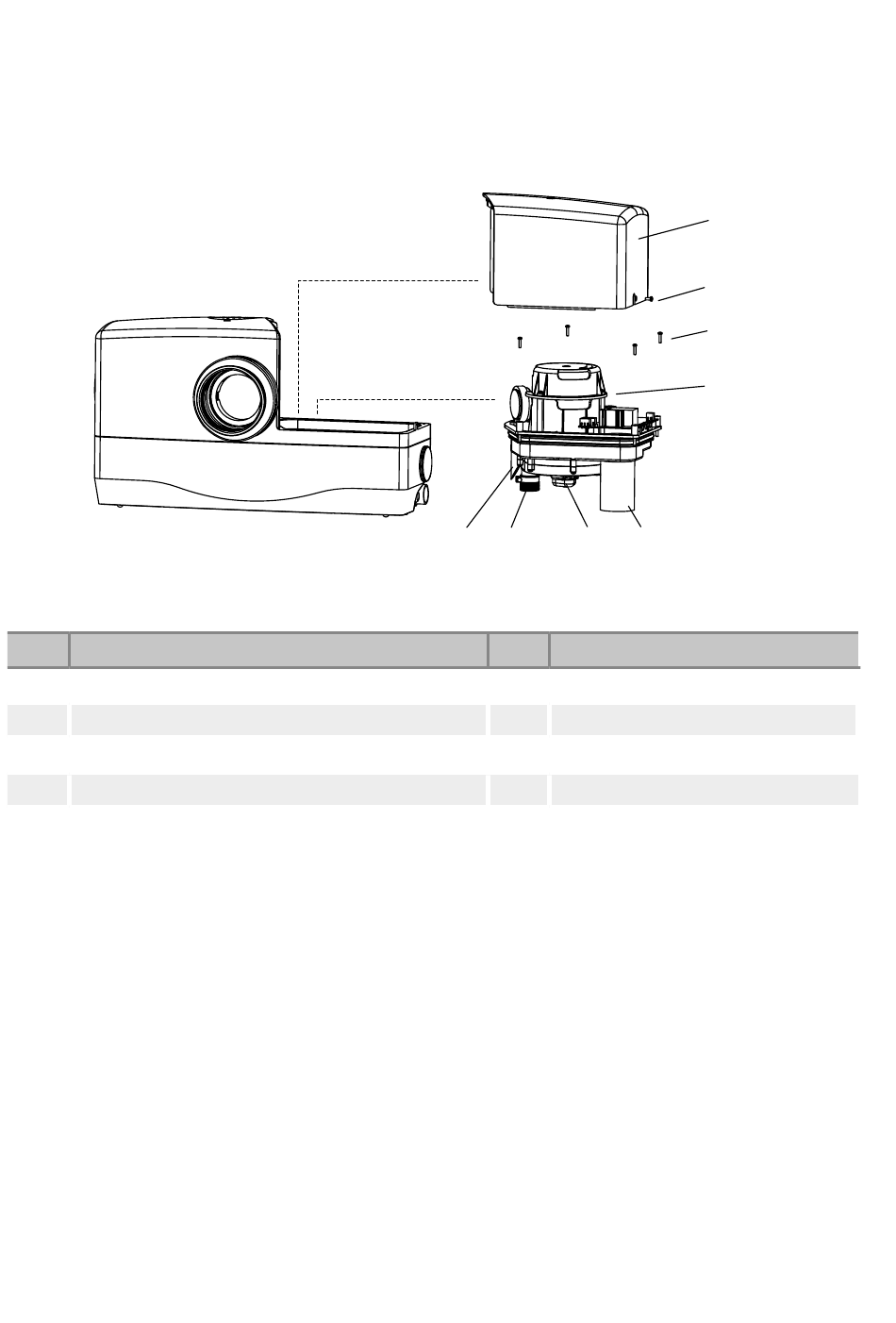

Perspektivikus bontott részábrázolás
Tétel Leírás
1
Fedél
2
A fedél rögzítőcsavarja
3
A motor/a szivattyúegység rögzítőcsavarjai
4
Motor/szivattyúegység
/
Szervizelés céljából vegye ki a szivattyúegységet; ehhez csavarja ki a rögzítőcsavarokat (2) és
emelje le a fedelet (1).
/
Távolítsa el a rögzítőcsavarokat (3) és emelje ki a szivattyúegységet (4) a tartályból (lásd a 9.
ábrát).
FIGYELEM!
Semmiképpen nem működtesse az átemelő egységet megfelelően rögzített védőburkolat (1) nélkül.
5 6
9. ábra
Tétel Leírás
5
Szintérzékelő
6
Ürítőcső
7 Aprító rendszer
8 A kondenzátor burkolata
1
2
3
4
7 8
