Conel FLOW CUT BOX Manual page 134

134

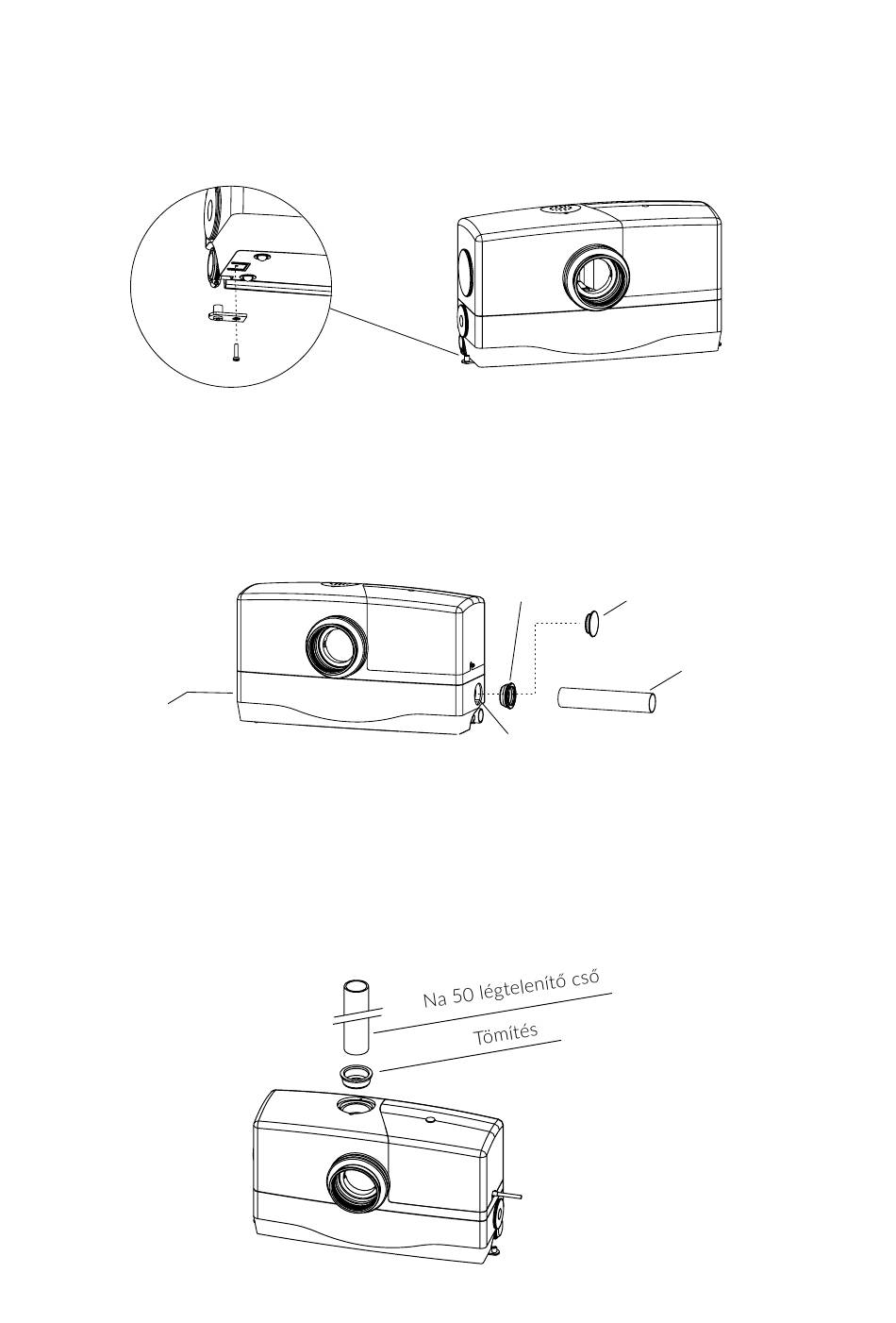

A rögzítő konzolok felszerelése.
Az átemelő egységet biztonságosan a helyén tartja, még elárasztás esetén is
1. Tegye az átemelő egységet a kívánt telepítési helyre.
2. Erősítse a készüléket a talajhoz a konzolok segítségével.
Oldalsó beömlőnyílások Na 50
1. Vegye ki a dugót (1) a megfelelő Na 50 beömlő csatlakozóból , szabaddá téve a beszerelt gumitömí-
tést (2)
2. Nyomja az Na 50 tápvezetéket (3) kb. 16 mm-re a gumitömítésbe (szükség esetén használjon
kenőanyagot).
DN 50
DN 50 DN 50
Külön légtelenítő vezeték
1. A szag szempontjából érzékeny alkalmazások esetén, például orvosi rendelőkben, a készülék
légtelenítő vezetékét a tető fölé kell kivezetni.
2. Vegye le a szűrőfedelet és vegye ki a szénszűrőt (lásd a 139. oldalon a 10. ábrát.
3. Nyomja a légtelenítő vezetéket a gumitömítésbe (szükség esetén használjon kenőanyagot).
3. ábra
2 2
2
DN 50
DN 50
DN 50
4. ábra
5. ábra
1
1
1
3
3
3
