Toilettendirektanschluss
/

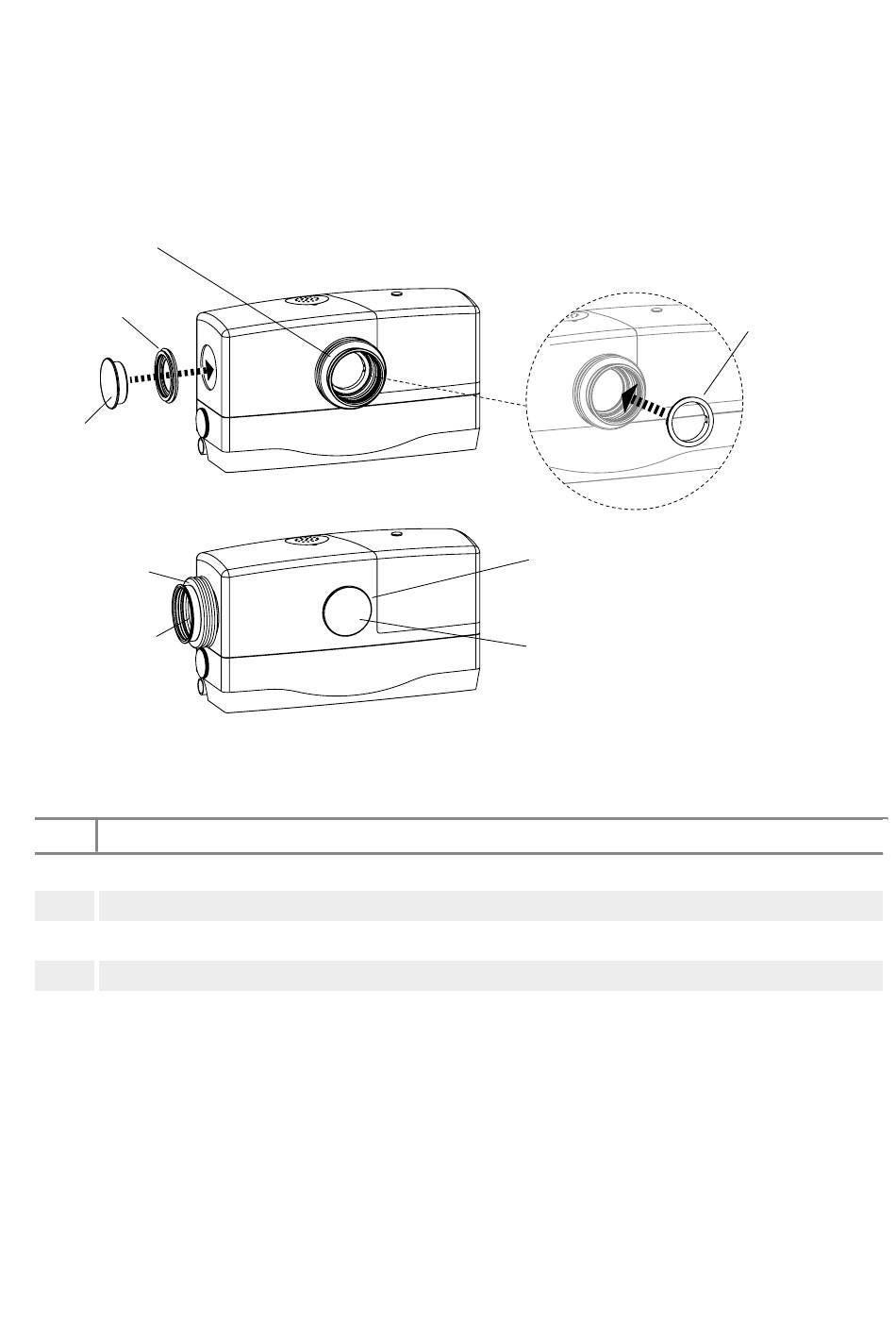

Die Hebeanlage FLOWCB ist mit zwei Zulauföffnungen für den Toilettendirektanschluss
ausgestattet. Bei der Wahl (A oder B) der Zulaufstutzen verfahren wie in Abbildung 6
beschrieben.
/
Den ungenutzten Zulauf verschließen durch Einsetzen Dichtung (3) und Verschlusskappe (4).
/
Für den Toilettenanschluss Dichtmanschette (1) einsetzen und mit Klemmring (2) sichern.
1
3
4
1
2
Pos Benennung
1
DN 100 Dichtmanschette für Toiletten Direktanschluss
2
Klemmring
3
Dichtung
4
Abdeckkappe
ACHTUNG!
Die Hebeanlage kann bei Verwendung einer Lüftungsleitung oder des separat erhältlichen Vorwand-
Installations-Set auch hinter einer Vorwand eingebaut werden
(siehe Seite 14, Abbildung 5). Beachten Sie ansonsten die Hinweise in der Betriebsanleitung des
Vorwand-Installations-Sets (siehe Seite 19, Abschnitt 14).
A
B
Abbildung 6
3
4
