Conel FLOW CUT BOX Manual page 14

14

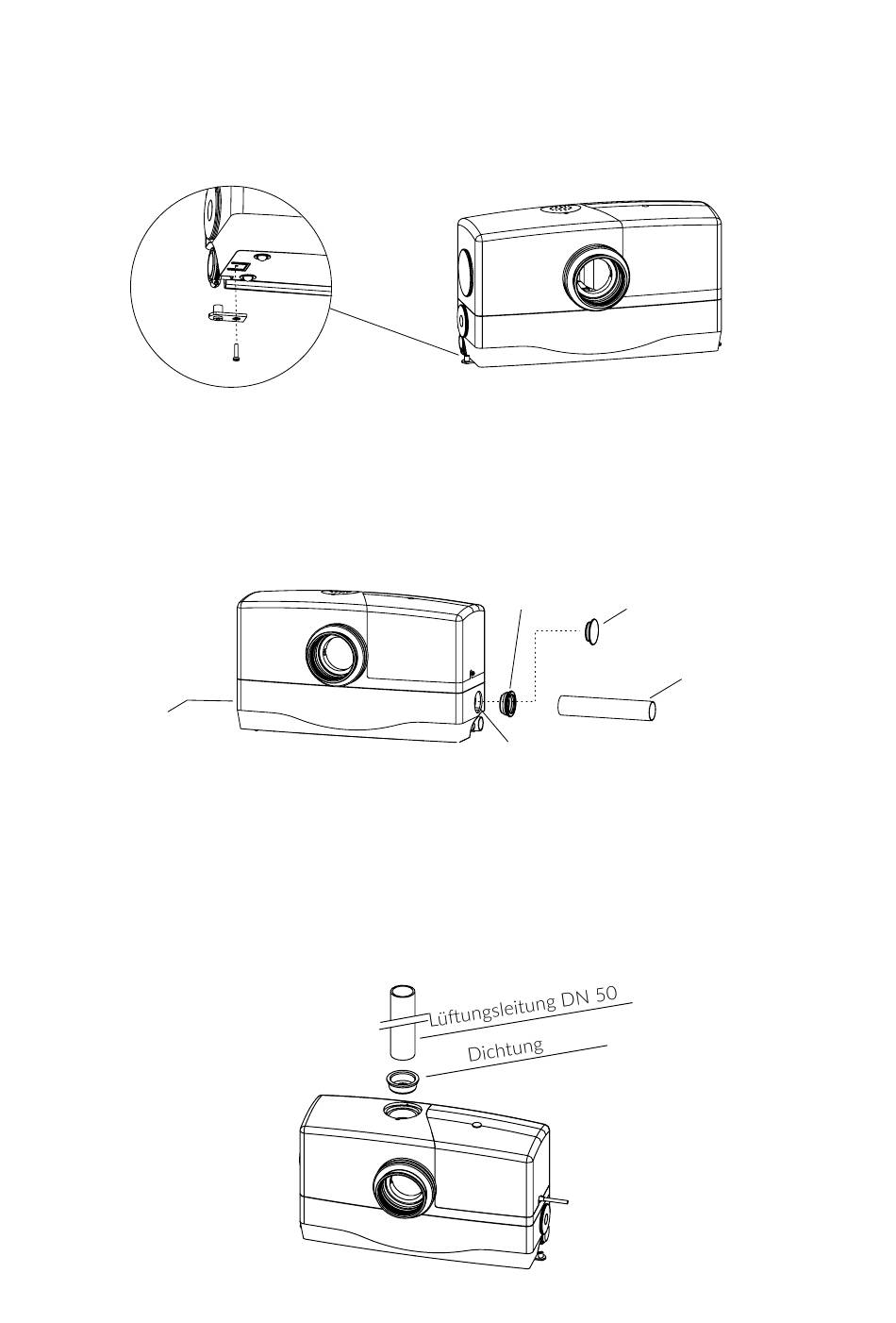

Montage der Auftriebssicherung
Hält die Hebeanlage auch bei Überschwemmungen sicher an ihrem Platz.
1. Hebeanlage an den gewünschten Einbauort stellen.
2. Behälter mit Hilfe der Beschläge am Boden fixieren.
Seitliche Zuläufe DN 50
1. Jeweils den Blinddeckel (1) des gewünschten Anschlusses entfernen.
2. Z uleitung von außen (3) ca. 16 mm in die Gummidichtung (2) schieben (bei Bedarf Gleitmittel
verwenden).
DN 50
DN 50
DN 50
Separate Lüftungsleitung
1. B ei geruchssensiblen Anwendungen Anlage über Dach entlüften.
2. A bdeckung der Be-/Entlüftung und Filter im Behälterdeckel entfernen (siehe Seite 20, Abbildung 10).
3. L üftungsleitung von außen in die Gummidichtung schieben (bei Bedarf Gleitmittel verwenden).
Abbildung 3
2
2
DN 50
DN 50
Abbildung 4
Abbildung 5
2
1
1
1
3
3
DN 50
3
