Úprava / Instalace; Pro Úpravu Terénu - Conel FLOW CUT BOX Manual

8.
Úprava / instalace
POZOR! Je třeba dodržovat relevantní standardy.
Pro použití pod úrovní zpětného oplachu:
/
Veďte vypouštěcí vedení smyčkou nad úrovní zpětného proplachu.
/
Bude-li základna smyčky vypouštěcího vedení více než 5 m nad zvedacím ústrojím, musí se
nainstalovat další kontrolní ventil.
/
Poskytněte zavřené ventily.
/
Každá drenáž musí být vybavena zachycovačem pachů.
Podívejte se také na instalační rozměry (kapitola 18, stránka 118-119, obrázek 14).
8.1
Pro úpravu terénu
POZOR!
/
Úprava se musí provádět bez mrazu a na úrovni země.
Připojení vypouštěcího potrubí
/
Použijte vypouštěcí potrubí z PVC s vnějším průměrem 25 nebo 32 mm.
/
V suňte potrubí asi 16 mm do gumové manžety (v případě potřeby namažte) a zajistěte je na vnější
straně stávající hadicovou sponou.
2
1
1
C
C
3 4
2
A
Obrázek 2
A
Poz.
1
2
3
4
3 4
Obrázek 1

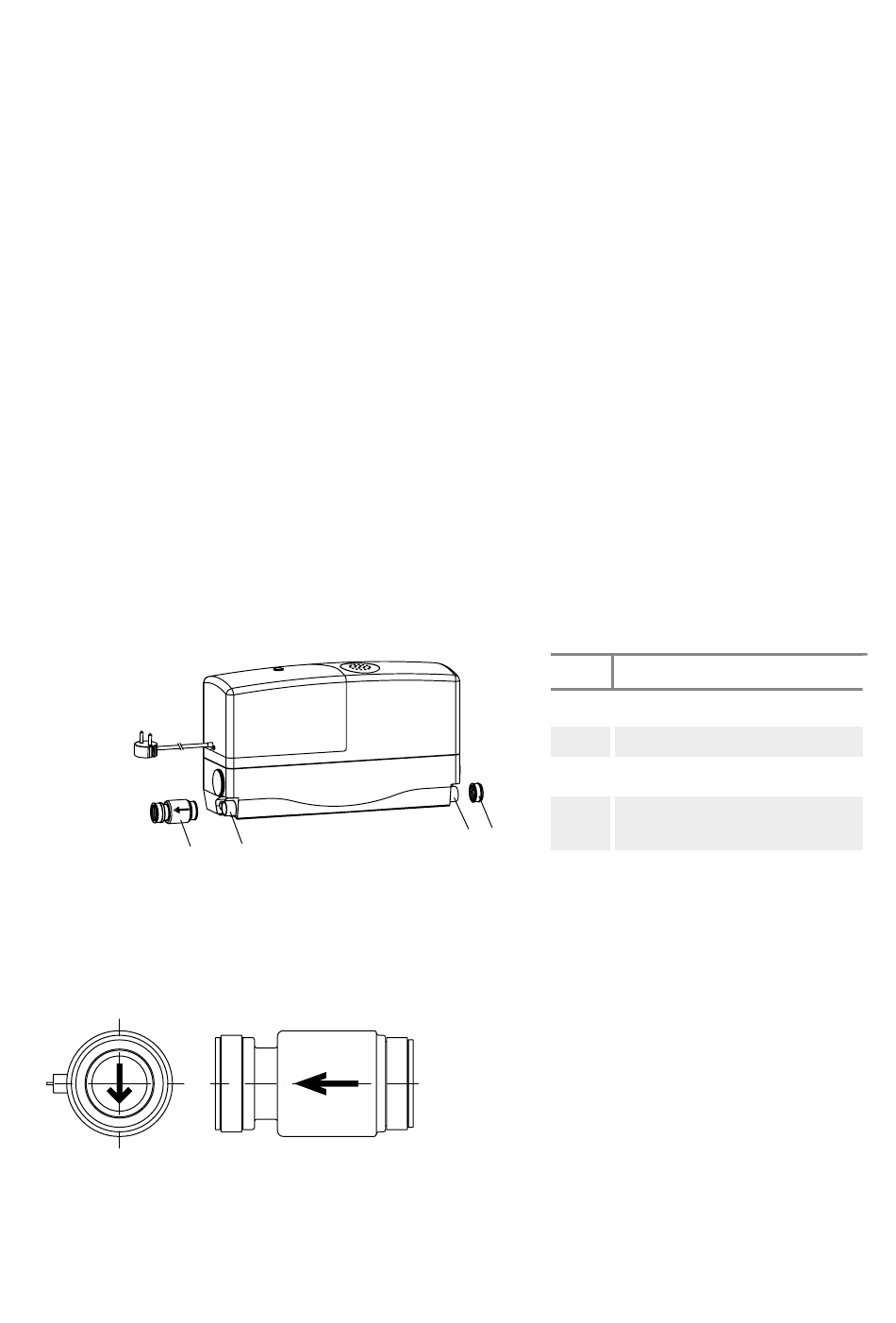

Nasazení jednosměrného ventilu
A = Průtok musí následovat směr šipky.
C = K lapka musí být zavěšena shora se šipkou
ukazující dolů.
Popis
Jednosměrný ventil
Vypouštěcí vedení (napravo)
Vypouštěcí vedení (nalevo)
Klobouček pro nepoužívaný
konec vypouštěcího vedení
