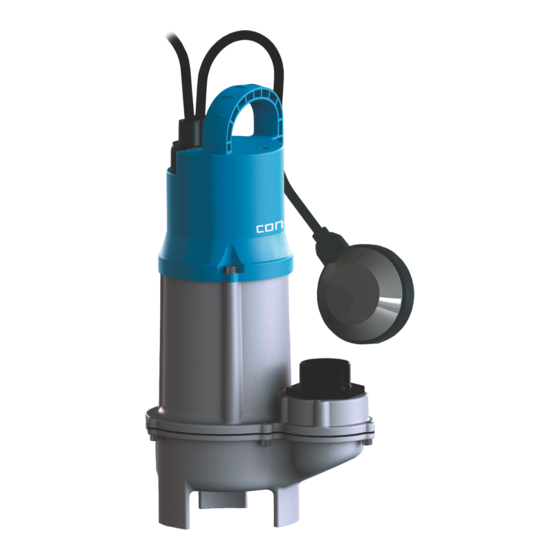

- Page 1 FLOW Tauchpumpe 30 | Betriebsanleitung Submersible pump 30 | Operating instructions KBN: FLOWTP30 KBN: FLOWTP30 OS GC-P-FLOW-30-12-1101-JH1.indd 1 02.03.15 14:03...
- Page 2 EG Konformitätserklärung | EC Certificate of Conformity CONEL GmbH Margot-Kalinke-Straße 9 · 80939 München erklärt in alleiniger Verantwortung, declare in sole responsibility, that dass das Produkt the product FLOW Tauchpumpe 30 KBN: FLOWTP30 KBN: FLOWTP30 OS auf das sich diese Erklärung bezieht, to which this certificate applies,...
-
Page 3: Table Of Contents
Inhalt EG Konformitätserklärung | EC Certificate of Conformity Seite 2 DE FLOW Tauchpumpe 30 Seite 3 Sicherheit Seite 4 Kennzeichnung von Hinweisen in der Betriebsanleitung Seite 4 Sicherheitsbewusstes Arbeiten Seite 5 Eigenmächtiger Umbau und Ersatzteilherstellung Seite 6 Unzulässige Betriebsweisen Seite 6 Lieferumfang Seite 6 Einsatz... -
Page 4: Sicherheit
Sicherheit / Kennzeichnung von Hinweisen in der Betriebsanleitung 1. Sicherheit In Anlehnung an das VDMA-Einheitsblatt 24292 (VDMA = Verband Deutscher Maschinen- und Anlagenbau e.V.). Diese Betriebsanleitung enthält grundlegende Hinweise, die bei Aufstellung, Betrieb und Wartung zu beachten sind. Daher ist diese Betriebsanleitung unbedingt vor Montage und Inbetriebnahme zu lesen und muss ständig am Einsatzort des Aggregats/der Anlage verfügbar sein. -
Page 5: Sicherheitsbewusstes Arbeiten
Kennzeichnung von Hinweisen in der Betriebsanleitung / Sicherheitsbewusstes Arbeiten Im Einzelnen kann Nichtbeachtung beispielsweise folgende Gefährdung nach sich ziehen: > Versagen wichtiger Funktionen des Aggregats/der Anlage. > Gefährdung von Personen durch elektrische, mechanische und chemische Einwirkungen. > Gefährdung der Umwelt durch Leckage von gefährlichen Stoffen. 1.2 Sicherheitsbewusstes Arbeiten Die in dieser Betriebsanleitung aufgeführten Sicherheitshinweise, die bestehen- den nationalen Vorschriften zur Unfallverhütung sowie eventuelle interne Arbeits-,... -
Page 6: Eigenmächtiger Umbau Und Ersatzteilherstellung
Eigenmächtiger Umbau / Unzulässige Betriebsweisen / Lieferumfang / Einsatz 1.3 Eigenmächtiger Umbau und Ersatzteilherstellung Umbau oder Veränderungen des Aggregats/der Anlage sind nur nach Absprache mit dem Hersteller zulässig. Originalersatzteile und vom Hersteller autorisiertes Zubehör dienen der Sicherheit. Die Verwendung anderer Teile kann die Haftung für die daraus entstehenden Folgen aufheben. -
Page 7: Technische Daten
Technische Daten 4. Technische Daten Technische Daten Artikelnummer FLOWTP30 & FLOWTP30 OS Druckabgang > G 1½“ IG > Adapter G 1¼“ AG Freier Durchgang 30 mm Max. Förderstrom (bei 1 m) 18 m Max. Förderhöhe (bei 0 m 8,5 m Anschlusskabel (steckbar) H07RN-F 3G1.0 Kabellänge... -
Page 8: Transport
Transport / Elektroanschluss / Aufstellung/Einbau 5. Transport Pumpe nur am Tragegriff und nicht am elektrischen Anschlusskabel oder am Schwimmerschalter halten, nicht anstoßen oder fallen lassen. Zum Absenken der Pumpe in tiefere Schächte oder Gruben, Seil oder Kette verwenden. 6. Elektroanschluss >... -
Page 9: Inbetriebnahme
Aufstellung/Einbau / Inbetriebnahme / Wartung Bei festem Einbau: Pumpe entsprechend den Vorschriften der DIN EN 12056-4 einbauen (z. B. Druck- leitung mit einer Schleife über die örtlich festgelegte Rückstauebene führen). FLOWTP30 mit Schwimmerschalter: Für automatische Ein-/Ausschaltung: > Kabel ist werkseitig in Klemme unterhalb des Tragegriffes befestigt. (siehe Seite 10, Abbildung 2) >... -
Page 10: Anhang
Anhang 10. Anhang Kennlinie 50 Hz H = Gesamtförderhöhe Q = Förderstrom Kennlinie nach ISO 9906 TP 30 G1¼" G1½" (l/s) Abbildung 1 199 mm FLOWTP30 mit arretiertem Schwimmerschalter (für Schaltanlagenbetrieb) Schaltanlagenbetrieb: > Kann auf Wunsch bei Schaltanlagenbetrieb mon- tiert werden. >... - Page 11 Anhang Darstellung mit Adapter G 1¼“ AG G1¼" G1½" 199 mm Abbildung 3 GC-P-FLOW-30-12-1101-JH1.indd 11 25.01.12 14:04...
- Page 12 GC-P-FLOW-30-12-1101-JH1.indd 12 25.01.12 14:04...
- Page 13 FLOW Submersible pump 30 Operating instructions KBN: FLOWTP30 KBN: FLOWTP30 OS GC-P-FLOW-30-12-1101-JH1.indd 13 02.03.15 14:04...
- Page 14 Table of contents EG Konformitätserklärung | EC Certificate of Conformity Page 3 DE FLOW Tauchpumpe 30 Page 4+ GB FLOW Submersible pump 30 Page 13 Safety Page 15 Identification of hints in the operating instructions Page 15 Carry out work in a safety conscious manner Page 16 Unilateral modification and spare parts manufacturing Page 17...
-
Page 15: Safety
Safety / Identification of hints in the operating instructions 1. Safety Extracted from VDMA-Standard sheet 24292 (VDMA = Verband Deutscher Maschi- nen- und Anlagenbau e.V.). These operating instructions contain basic information on installation, operating, and maintenance, and should be followed carefully. For this reason it is essential that these instructions are carefully read before installati- on or commissioning. -
Page 16: Carry Out Work In A Safety Conscious Manner
Hints in the operating instructions / Carry out work in a safety conscious manner Dangers which could arise due to non-observance of safety instructions The non-observance of the safety instructions can lead to both danger to personnel and also to possible harm to the environment or the unit itself. Non-observance of the safety instructions can invalidate the rights of the user to any compensation or regress. -
Page 17: Unilateral Modification And Spare Parts Manufacturing
Modification, spare parts manufacturing / Unproven usage / Scope of delivery / Application 1.3 Unilateral modification and spare parts manufacturing Modifications or changes to the unit/installation should only be carried out after consultations with the manufacturer. Original spare parts and accessories authori- sed by the manufacturer are essential for compliance with safety requirements. -
Page 18: Technical Data
Technical data 4. Technical data Technical data Article number FLOWTP30 & FLOWTP30 OS Pressure outlet > G 1½" female thread > Adapter G 1¼" male thread Max. flow (at 1 m) 18 m Max. head (at 0 m 8.5 m Free passage 30 mm Power cable (plug-in) -
Page 19: Transport
Transport / Electrical connection/ Set-up/installation 5. Transport Carry the pump by the carrying handle only, not by the electrical connecting cable or float switch. Do not bump or drop it. When lowering the pump into deep sumps or pits, use a rope or chain. 6. -
Page 20: Commissioning
Set-up/installation / Commissioning For fixed installation: Install the pump in compliance with DIN EN 12056-4 regulations (e.g. route the discharge line with a loop above the locally defined backflow level). F LOWTP30 with f loat switch: For automatic cut-in/cut-out: > The cable is attached to the swivel clip at the end of the carrying handle. -
Page 21: Appendix
Appendix 10. Appendix Pump Curve 50 Hz H = total head Q = discharge volume Curve to ISO 9906 TP 30 G1¼" G1½" (l/s) 199 mm Figure 1 FLOWTP30 with locked float switch (control panel always-on operation) Control panel always-on: >... - Page 22 Appendix Illustration with G 1¼“ male thread adapter G1¼" G1½" 199 mm Figure 3 GC-P-FLOW-30-12-1101-JH1.indd 22 25.01.12 14:04...
- Page 23 Montage- und Betriebsanleitung FLOW © CONEL GmbH, Margot-Kalinke-Str. 9, 80939 München FLOWTP30/1.1/02-12 Sämtliche Bild-, Maß- und Ausführungsangaben entsprechen dem Tag der Drucklegung. Änderungen, die dem technischen Fortschritt und der Weiterentwicklung dienen, behalten wir uns vor. Modell- und Produktansprüche können nicht geltend gemacht werden.
- Page 24 „Mit innovativen Systemen schaffen wir effiziente Lösungen für das professionelle Handwerk.“ Alles aus einer Hand: Vorwand-Installations-System Vormontierte Elemente | Schienen-Befestigungssystem | Barrierefrei CONNECT Rohrinstallation, Fittingsysteme Presssystem | Stecksystem | Mehrschicht-Verbundrohre FLEX Isolierungen Kälte | Wärme | Solar FLAM Brandschutz Abschottung | Manschetten | Tape | Kitt | Mörtel CLIC Befestigungs- und Montagesysteme Rohrschellen | Montageschienen...
