Conel FLOW CUT BOX Manual page 71

167 MAX. 130
Derrière une cloison
Bac de douche raccordé
Alarme = 140 mm
Marche = 120 mm
Arrêt = 45 mm
4
Pos. Description
1
Panneau amovible KBN : ALPRO
2
Cadre de cloison
3
Insert de ventilation KBN : ABSVIS
Conformément à DIN 1986 - 100, le niveau inférieur des conduites d'entrée de lavabos et bacs de
douche doit s'élever à une hauteur minimale de 180 mm.
Cela garantit que la conduite d'entrée peut avoir une inclinaison totalement naturelle et empêche
tout ressac.
5
2%
DN 50

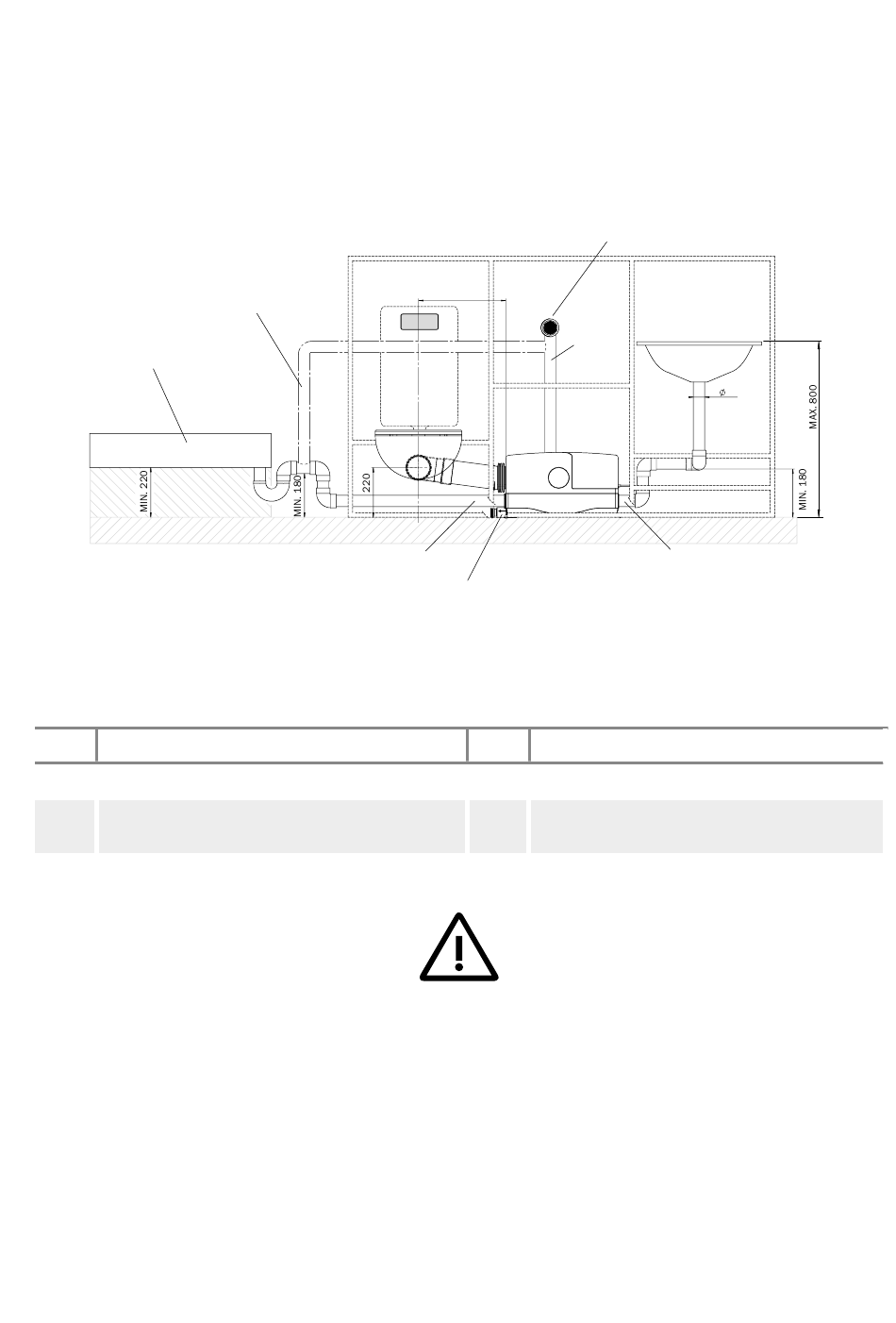

Illustration 14 (2)
3
MAX. 350
DN 50
6
Pos. Description
4
Bac de douche
5
Option de conduite d'aération secon-
daire
6
Valve à clapet de refoulement
50
DN 50
71
