1

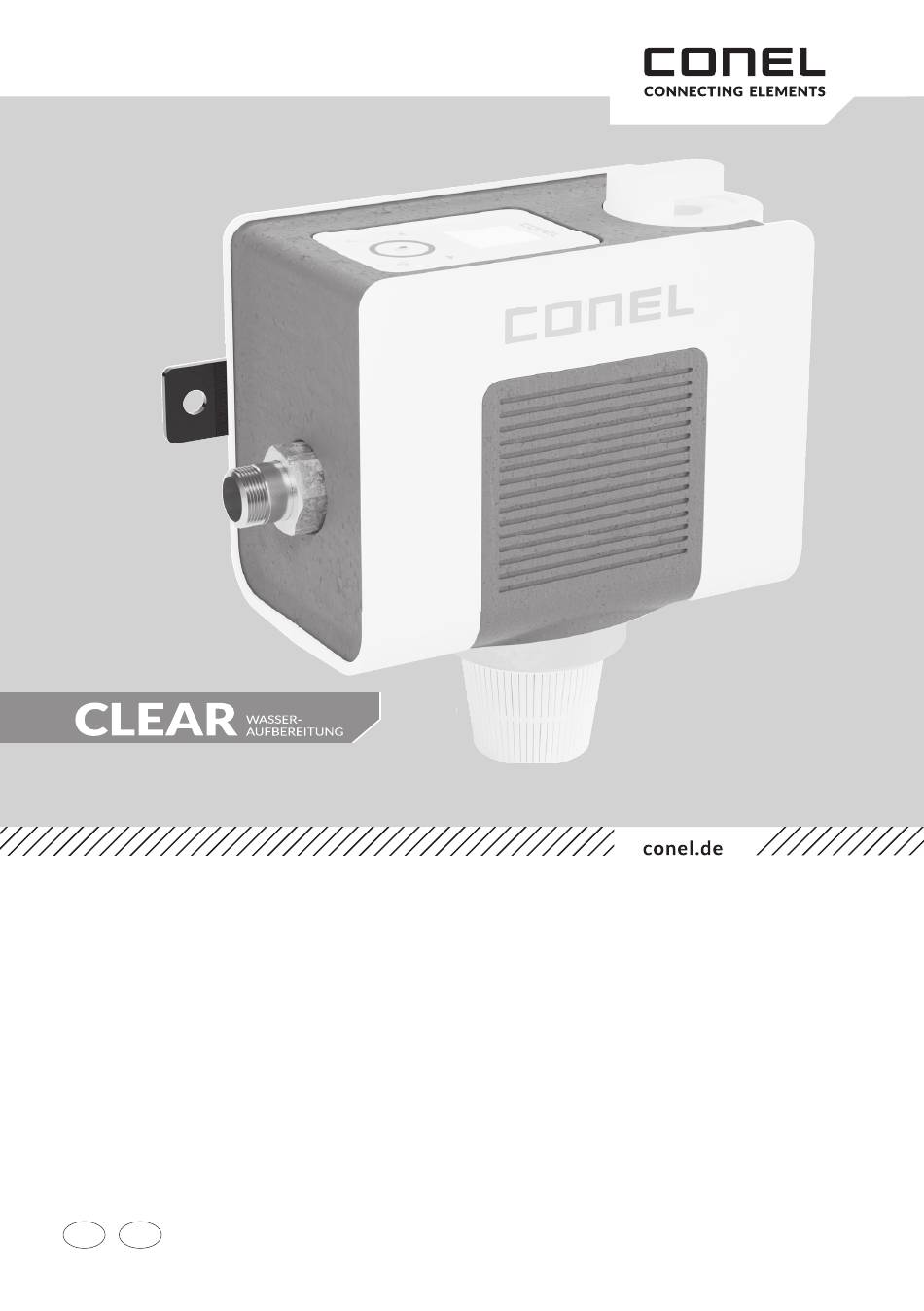

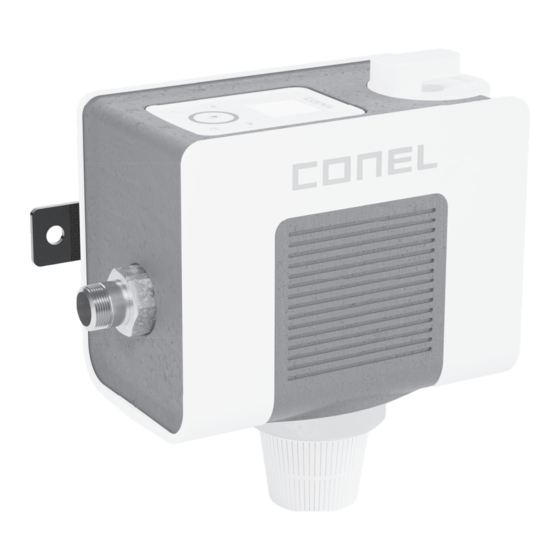

FÜLLSTATION CLEAR PRO FILL CONEL
FILLING STATION CLEAR PRO FILL CONEL
DE
EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CLEAR PRO FILL and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Conel CLEAR PRO FILL

Summary of Contents for Conel CLEAR PRO FILL

  • Page 1 FÜLLSTATION CLEAR PRO FILL CONEL FILLING STATION CLEAR PRO FILL CONEL...

  • Page 2: Table Of Contents

    HVE EINSTELLEN ..........................9 9. CLEAR PRO APP ......................... 10 REGISTRIERUNG ..........................10 WLAN ..............................11 EINWAHL ............................12 FERNBEDIENUNG ......................... 12 10. TECHNISCHE DATEN ......................13 CLEAR PRO FILL ..........................13 MULTI-CONTROL ...........................13 11. MAßE ............................13 12. ERSATZTEILE / ZUBEHÖR ....................14...

  • Page 3: Verwendungsbereich

    Multi-Control digital über die Steuerung in 90°-Schritten gedreht werden. Passend zur CLEAR PRO FILL müssen einmalig die bereits gefüllten Kartuschen bestellt werden. Die CLEAR PRO FILL Kartuschen sind lieferbar als 2,5, 4 und 7 Liter Varianten für die Enthärtung (HWE), die Entsalzung (HVE) und als Kartuschen für die Entsalzung mit pH-Wert-Stabilisierung (HVE+).
  • Page 4 Entnehmen Sie an einer beliebigen Zapfstelle vor der Heizungsanlage Rohwasser und messen Sie den Härtegrad des Wassers. Abb. 5 Der Einbau eines Systemtrenners BA (z.B. Heizungsfüllblock CLEAR PRO FILL) in Flussrichtung vor dem AnschlussCenter ist nach DIN EN 1717 zwingend erforderlich!

  • Page 5: Multi-Control

    MULTI-CONTROL STEUERUNG Über die Multi-Control wird die Füllstation CLEAR PRO FILL gesteuert. Sie beinhaltet folgende Ele- mente: Display Down-Taste Up-Taste Hotkey button OK-Taste Anzeige WLAN (Bestätigung) SYMBOLE Symbole können als Zustands- oder Shortcutanzeigen dienen. Zustandsanzeigen geben Aufschluss über die Konnektivität und die Art der Spannungsversorgung. Shortcutanzeigen werden bei Betäti- gung für 3 Sek.

  • Page 6: Batterien Einlegen / Wechseln

    BATTERIEN EINLEGEN / WECHSELN Um die Batterien einzulegen, bzw. zu wechseln, klappen Sie seitliche Batteriefach auf [A] und legen Sie die Batterien ein bzw. tauschen Sie die Batterien aus [B]. Die Batterien müssen auch bei Verwendung des Netzsteckers zur Stromausfallsicherung ein- gesetzt bleiben und alle 3 Jahre getauscht werden.

  • Page 7: Inbetriebnahme

    INBETRIEBNAHME Um die Füllstati on in Betrieb zu nehmen, drücken Sie vom Startmenü aus die -Taste und wählen Sie mit der oder -Taste aus dem Hauptmenü den Punkt „Inbetriebnahme“. Drücken Sie die -Taste, Drücken Sie die -Taste, um in das Hauptmenü zu um die Inbetriebnahme zu gelangen.

  • Page 8: Kartuschenwechsel

    KARTUSCHENWECHSEL Um die Kartusche zu wechseln bzw. neu zu befüllen, drücken Sie die -Taste und wählen Sie mit der oder -Taste aus dem Menu den Punkt „Kartuschenwechsel“. Drücken Sie die -Taste, Die Heizungsbefüllung darf während des um den Wechsel der Kartu- Kartuschenwechsels nicht akti v sein.

  • Page 9: Härte Einstellen

    HÄRTE EINSTELLEN HWE EINSTELLEN Stellen Sie die gewünschte Mischwasserhärte am Verschneideventil ein. Richtung „SOFT“ drehen = weiches Wasser Richtung „HARD“ drehen = härteres Wasser HVE EINSTELLEN Deaktivieren des Verschneideventils: Die Spindel mit einem Innensechskantschlüssel im Uhrzeigersinn komplett hineindrehen. Halten Sie dabei den äußeren Ring (mit dem geprägten Anzeigepfeil) fest.

  • Page 10: Clear Pro App

    CLEAR PRO APP Die Füllstation CLEAR PRO FILL lässt sich auch mittels WLAN-Router über die CLEAR PRO App steu- ern. Um die App zu installieren, wählen Sie zwischen den Möglichkeiten A und B: A. Laden Sie die kostenlose CLEAR PRO APP aus dem entspre- chenden App-Store herunter und installieren Sie diese auf Ihrem Smartphone oder Tablet.

  • Page 11: Wlan

    PRO FILL über das Internet nur möglich ist, wenn eine akti ve Internetverbindung besteht. Schalten Sie Ihren Router nicht aus, wenn Sie die Füllstati on CLEAR PRO FILL über das Internet und / oder mit der CLEAR PRO App steuern möchten. WLAN Akti vieren Sie den AccessPoint der Füllstati on CLEAR PRO...

  • Page 12: Einwahl

    Über die CLEAR PRO App kann die Füllstati on CLEAR PRO FILL komfortabel kontrolliert, gesteuert und bei Bedarf mit weiteren Geräten verknüpft werden. EINWAHL Sie haben die Füllstati on CLEAR PRO FILL erfolgreich registriert und mit dem WLAN-Netz verbunden. Um das Gerät zu bedienen, starten Sie die CLEAR PRO App und ti ppen auf dem Startbild- schirm unten links auf den CLEAR WiFi Butt on.

  • Page 13: Technische Daten

    TECHNISCHE DATEN CLEAR PRO FILL Max. Betriebsdruck: 6 bar Max. Betriebstemperatur: 30 °C (Eingang), 65 °C (Ausgang) Medium: Trinkwasser Füllleistung: 0,5 m /h (0,3 m /h bei 2,5 l Kartusche) Einbaulage: Hauptachse waagerecht Anschlussgröße: DN 15 (R ½“) MULTI-CONTROL Schutzart: IP 21 Max.

  • Page 14: Ersatzteile / Zubehör

    KABELBAUM YSK320001900 CONEL DER BESTE FREUND DES INSTALLATEURS. Montage- und Bedienanleitung Füllstation CLEAR PRO FILL/1.0/02-24/© CONEL GmbH / Margot-Kalinke-Straße 9 / 80929 München Sämtliche Bild-, Produkt-, Maß- und Ausführungsangaben entsprechen dem Tag der Drucklegung. Technische Änderungen vorbehalten. Modell- und Produktansprüche...
  • Page 15 FILLING STATION CLEAR PRO FILL CONEL FÜLLSTATION CLEAR PRO FILL CONEL...
  • Page 16 9. CLEAR PRO APP ......................... 24 REGISTRATION ..........................24 WIFI ..............................25 LOGIN ..............................26 REMOTE CONTROL ........................26 10. TECHNICAL DATA ........................27 CLEAR PRO FILL ..........................27 MULTI-CONTROL ...........................27 11. DIMENSIONS ..........................27 12. ACCESSORIES / SPARE PARTS ..................... 28...

  • Page 17: Field Of Application

    CLEAR PRO FILL, the already filled cartridges must be ordered once. The CLEAR PRO FILL cartridges are available as 2.5, 4 and 7 litre versions for softening (HWE), desali- nation (HVE) and as cartridges for demineralisation with pH value stabilisation (HVE+).
  • Page 18 5 The installation of a backflow preventer BA (e.g. heating fill block CLEAR PRO FILL) in the flow direction upstream of the connection centre is mandatory according to DIN EN 1717!

  • Page 19: Multi-Control

    MULTI-CONTROL CONTROL The CLEAR PRO FILL filling station is controlled via the Multi-Control. It contains the following ele- ments: Display Down-button Up-button Hotkey button OK-button Indicator WiFi (Confirmation) SYMBOLS Symbols can serve as status or shortcut indicators. Status indicators provide information about con- nectivity and the type of power supply.

  • Page 20: Insert / Change Batteries

    INSERT / CHANGE BATTERIES To insert or replace the batteries, open the side battery compartment [A] and insert or replace the batteries [B]. The batteries must remain inserted even when the mains plug is used for power failure protection and must be re- placed every 3 years.

  • Page 21: Start-Up

    START-UP To put the fi lling stati on into operati on, press the -butt on and select the item „Start-up“ from the menu with the -key. Press the -butt on to initi ate the start-up. 1. Select the treatment type 2.

  • Page 22: Changing The Cartridge

    CHANGING THE CARTRIDGE To change or refi ll the cartridge, press the -butt on and select „Cartridge change “ from the menu with the -butt on. Press the -butt on to start The heati ng fi lling must not be changing the cartridge.

  • Page 23: Setting The Hardness

    SETTING THE HARDNESS SETTING FOR HWE Set the desired mixed water hardness on the blending valve. Turn in the „SOFT“ direction = soft water Turn in the „HARD“ direction = harder water SETTING FOR HVE Deactivate the blending valve: Use a hexagon socket wrench to turn the spindle completely clockwise.

  • Page 24: Clear Pro App

    App Store and install it on your smartphone or tablet. B. Scan the QR code. Android To control the CLEAR PRO FILL filling station with the CLEAR PRO APP, you must first register the device with CLEAR PRO. REGISTRATION Start the CLEAR PRO APP and tap the CLEAR WiFi button at the bottom left of the start screen.

  • Page 25: Wifi

    AR PRO FILL fi lling stati on via the Internet and / or with the CLEAR PRO app. WIFI Acti vate the AccessPoint of the CLEAR PRO FILL fi lling stati on so that the app can connect to the device. To do this, press - icon on the Multi Control.

  • Page 26: Login

    Tap Setti ngs to confi gure the CLEAR PRO FILL fi lling stati on REMOTE CONTROL In special cases (if no WiFi network is available at the moment), the CLEAR PRO FILL fi lling stati on can be controlled via the access point using the CLEAR PRO APP.

  • Page 27: Technical Data

    TECHNICAL DATA CLEAR PRO FILL Max. operating pressure: 6 bar Max. operating temperature: 30 °C (inlet), 65 °C (outlet) Fluid: potable water Filling capacity: 0,5 m /h (0,3 m /h at 2,5 l Kartusche) Mounting position: Main axis horizontal Connecting size: DN 15 (R ½“)

  • Page 28: Accessories / Spare Parts

    WIRING HARNESS YSK320001900 CONEL DER BESTE FREUND DES INSTALLATEURS. Montage- und Bedienanleitung Füllstation CLEAR PRO FILL/1.0/02-24/© CONEL GmbH / Margot-Kalinke-Straße 9 / 80929 München Sämtliche Bild-, Produkt-, Maß- und Ausführungsangaben entsprechen dem Tag der Drucklegung. Technische Änderungen vorbehalten. Modell- und Produktansprüche können nicht geltend gemacht werden.
