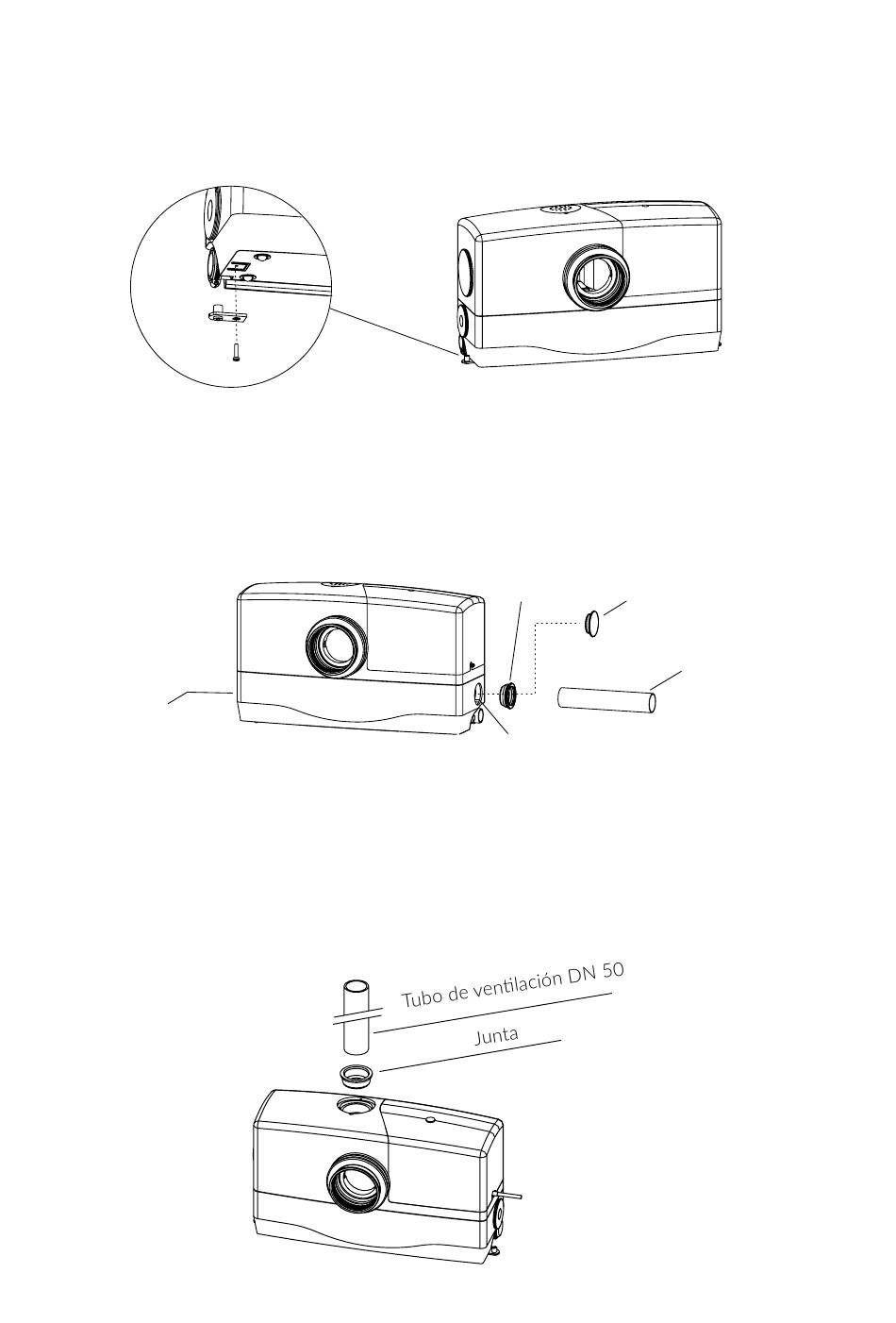

Instalación de las abrazaderas de fijación
Mantiene la unidad de elevación en su sitio de forma segura, incluso en caso de inundación.
1. Colocar el mecanismo elevador en el lugar de montaje deseado.
2. Fijar la unidad al suelo con ayuda de las abrazaderas.
Entradas laterales DN 50
1. Quitar el tapón (1) de la conexión de entrada DN 50 deseada para dejar al descubierto la junta de
goma (2) montada.
2. Introducir la tubería de alimentación DN 50 (3) aprox. 16 mm en la junta de goma (lubricar en caso
necesario).
DN 50
DN 50 DN 50
Línea de ventilación separada
1. Para aplicaciones sensibles a los olores,
por ejemplo, en consultorios médicos, ventilar la unidad por encima del techo.
2. Desmontar la tapa del filtro y el filtro de carbón (véase página 163, fig. 10).
3. Introducir la línea de ventilación en la junta de goma (lubricar si es necesario)
