66
6.7
WSKAŹNIK AKTUALNYCH WARTOŚCI ZUŻYCIA
Prócz ustawionych wartości zużycia rzędy LED, gdy świecą z połową mocy, wskazują aktualną wartość po-
miarową bieżącego poboru wody. Można dzięki temu w czytelny sposób określić przepływ wody, ilość wo-
dy, która przepłynęła, oraz czas trwania poboru wody.
6.8
WSKAŹNIK PRZYCZYNY ODŁĄCZENIA
Po osiągnięciu jednej z ustawionych wartości granicznych , zawór odcinający się zamyka.
Diody LED, równe lub mniejsze od ustawionej wartości granicznej, świecą się, wskazując przyczynę odłą-
czenia.
Ponadto czerwona dioda LED „zamk." wskazuje, że zawór odcinający jest zamknięty. Krótkie naciśnięcie
przycisku powoduje ponowne otwarcie zaworu odcinającego i zakończenie migania rzędu diod LED.
6.9
TRYB URLOPOWY
Jeżeli przez czas 72 h nie będzie zarejestrowane zużycie wody (np. podczas nieobecności w czasie urlopu),
czujnik kontrolny może przejść do tzw. „trybu urlopowego". Warunkiem tego jest, aby w łączniku DIP S4
styk 1 był przestawiony w lewo, do pozycji „ON". Przez styki od 2 do 4 czujnik kontrolny może otrzymywać
różne wartości graniczne dla trybu urlopowego:

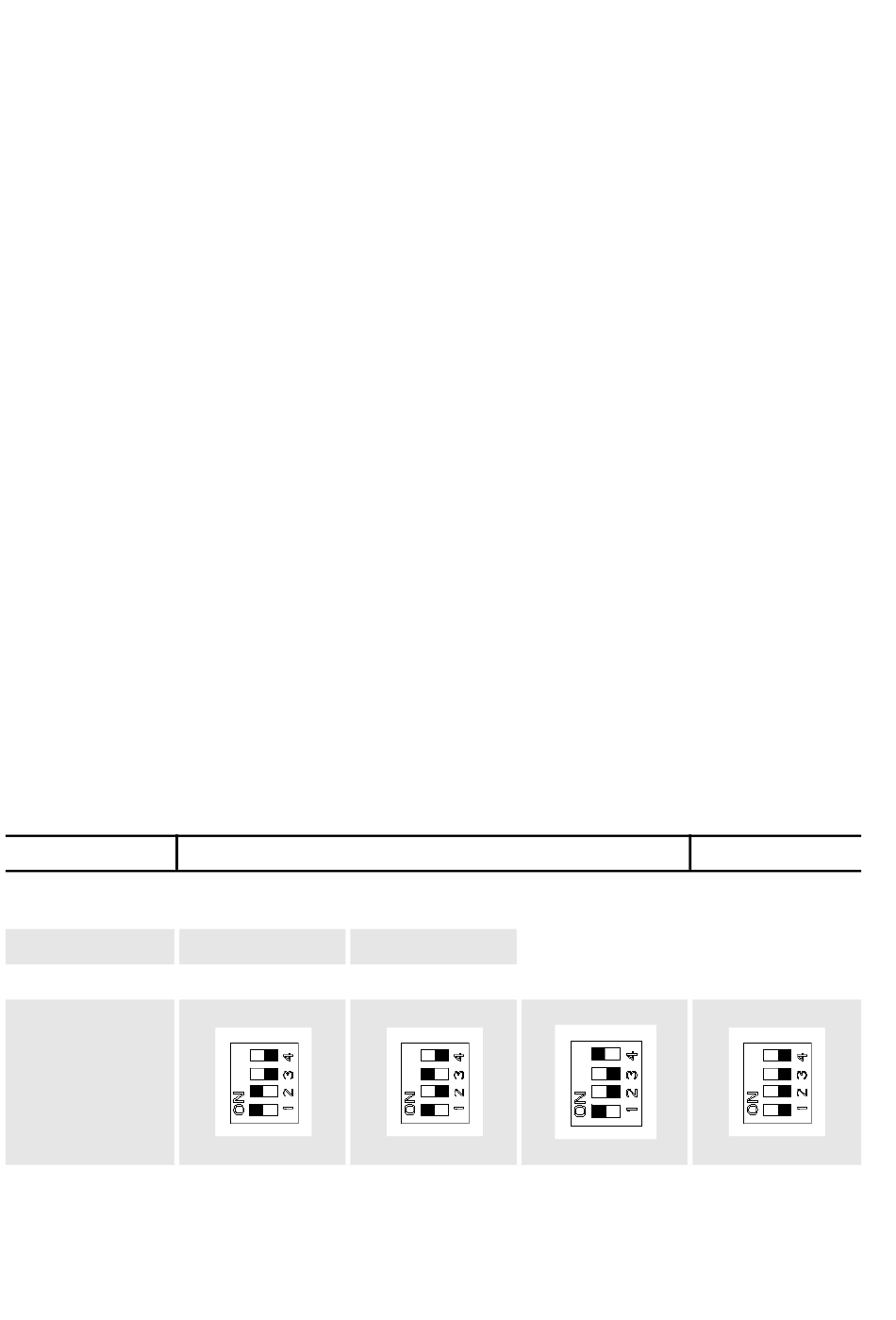

Przełącznik typu DIP S4
Tryb urlopowy
maks. przepływ
wody
maks. ilość wody
maks. czas
Przełącznik typu
DIP S4
Po przełączeniu się czujnika kontrolnego w tryb urlopowy zapala się żółta dioda LED „Urlop". Zmienione
w ten sposób wartości graniczne sygnalizowane są rzędami LED.
Tryb urlopowy opuszcza się po krótkim naciśnięciu przycisku. Żółta dioda LED „Urlop" zostaje wyłączona,
a rzędy LED wskazują wartości graniczne, ustawione przez przełączniki DIP od S1 do S3.
po 72 h bez zużycia wody „wł."
0,5 m³/h
50 l
6 min
1 m³/h
Czujnik kontrolny
zamknięty
100 l
(po 72 godzinach
bez zużycia wody)
12 min
wył.
(wartości graniczne
ustawione przez S1,
S2, S3)
