5.5

MONTAGE VON KONTROLLSENSOR UND FILTER

Das Profil beider Profilflanschdichtungen muss zum Einbaudrehflansch zeigen!
Wird dies nicht beachtet, kann es zu Undichtheiten und zum Austreten von Was-
ser kommen. Dabei können Wasserschäden an Haus und Einrichtung entstehen.
Montage des Kontrollsensors samt Bajonett-Adapter an den Einbaudrehflansch
/ Die Köpfe der vier Flanschschrauben des Kontrollsensors durch die Bajonettbohrungen am Einbau-
drehflansch stecken (siehe Abb. 4 I).
/ Den Kontrollsensor im Uhrzeigersinn bis zum Anschlag drehen (siehe Abb. 4 I).
/ Die vier Flanschschrauben gleichmäßig anziehen (siehe Abb. 4 II).
Das Anziehmoment (ca. 4 Nm) so wählen, dass die Dichtung schließt und der Kon-
trollsensor nicht beschädigt bzw. verspannt wird!
Montage des Rückspül-Schutzfilters oder der Hauswasserstation an den Kontrollsensor
/ Die Köpfe der vier Flanschschrauben des Rückspül-Schutzfilters oder der Hauswasserstation durch
die Bajonettbohrungen am Kontrollsensor stecken (siehe Abb. 4 III).
/ Den Filter im Uhrzeigersinn bis zum Anschlag drehen (siehe Abb. 4 III).
/ Die zwei Schrauben in der Frontseite mehrfach abwechselnd anziehen (siehe Abb. 4 IV).
Das Anziehmoment (ca. 6 Nm) so wählen, dass die Dichtung schließt und der Rück-
spül-Schutzfilter oder die Hauswasserstation nicht beschädigt bzw. verspannt
wird!
I
1.
2.
III
1.
2.

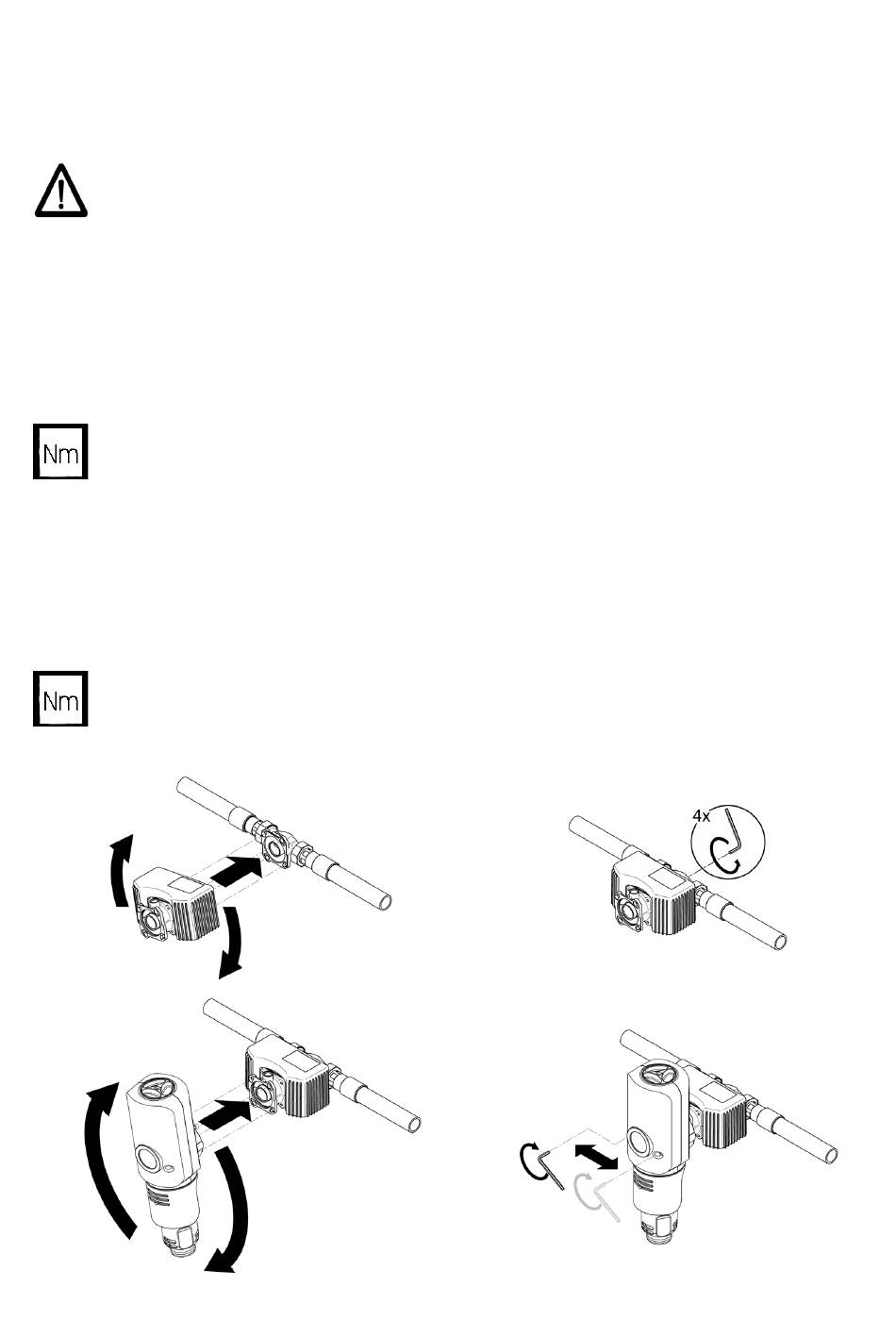

Abb. 4: Montage von Kontrollsensor und Filter
11
II
IV
