58
Nie wolno przerywać zasilania elektrycznego (np. stosując włącznik światła)!
Jeśli czujnik kontrolny nie będzie stale zasilany prądem,
/ istnieje możliwość nierozpoznania nieszczelności,
/ po stwierdzeniu nieszczelności czujnik może się nie zewrzeć.
5.4
WYMIARY MONTAŻOWE
Możliwy montaż czujnika kontrolnego w rurach poziomych lub pionowych.
Wymiary montażowe
w kombinacji
czujnika kontrolnego
z następującymi filtrami
B: Szerokość urządzenia
E: Głębokość do środka rury
F: Środek przyłącza odpływu
do środka rury
Wszystkie wymiary w [mm]

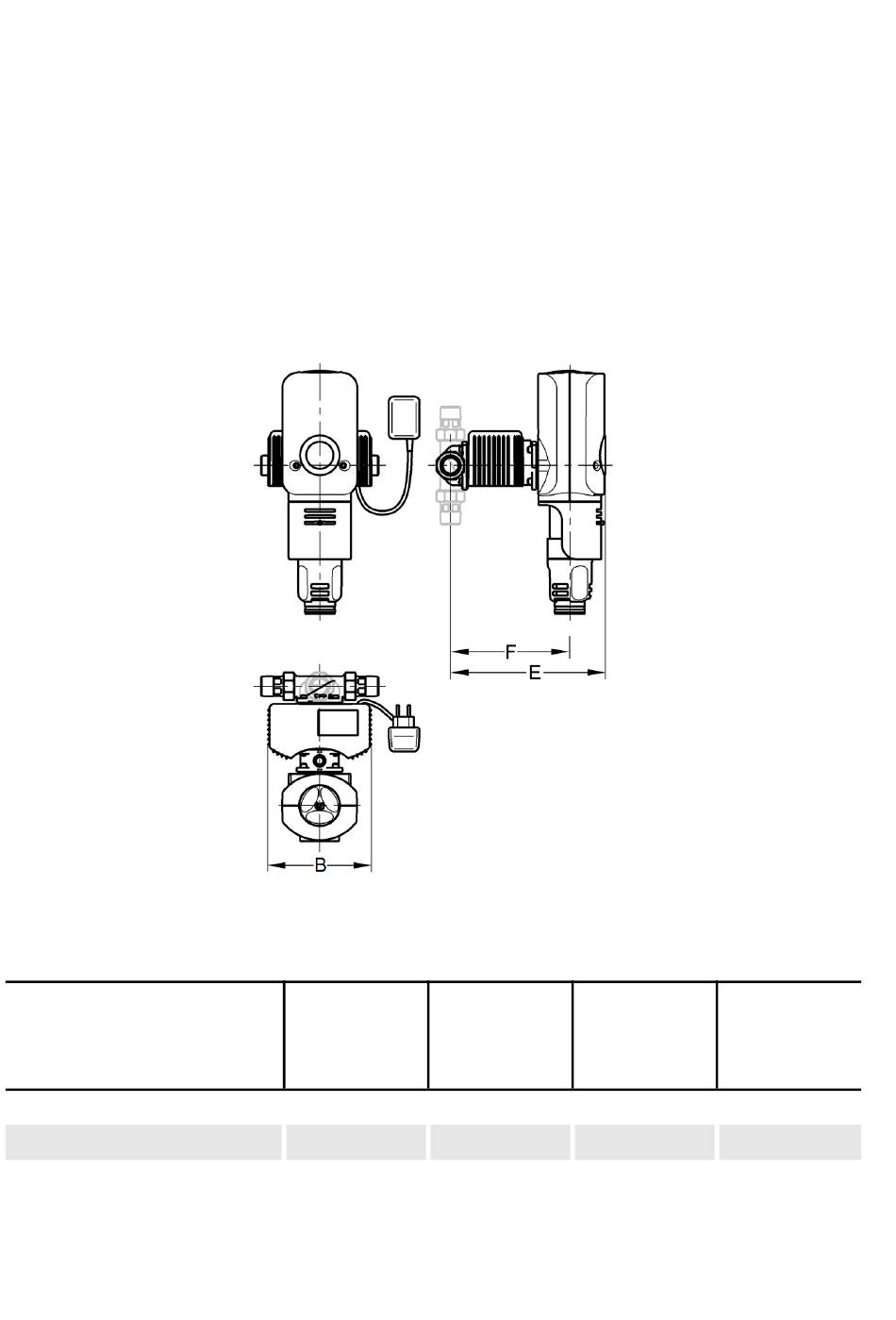

Rys. 3: Wymiary montażowe
CLEAR 2.0 K CLEAR 2.0 K
CLEAR 2.0 KD CLEAR 2.0 KD
¾" - 1" 1¼"
173 173
257 262
-- --
CLEAR 2.0 R CLEAR 2.0 R
CLEAR 2.0 RD CLEAR 2.0 RD
¾" - 1" 1¼"
173 173
257 262
197 202
