Die Netzspannung darf nicht unterbrochen werden (z. B. durch Lichtschalter)!
Wird der Kontrollsensor nicht permanent mit Strom versorgt,
/ kann eine mögliche Leckage nicht erkannt werden,
/ kann der Kontrollsensor bei einer Leckage nicht schließen.
5.4

EINBAUMASSE

Montage des Kontrollsensors in horizontale oder vertikale Rohrleitungen möglich.
Einbaumaß bei Kombination
des Kontrollsensors
mit folgenden Filtern
B: Gerätebreite
E: Tiefe bis Rohrmitte
F: Abwasseranschlussmitte
bis Rohrmitte
Alle Maße in [mm]

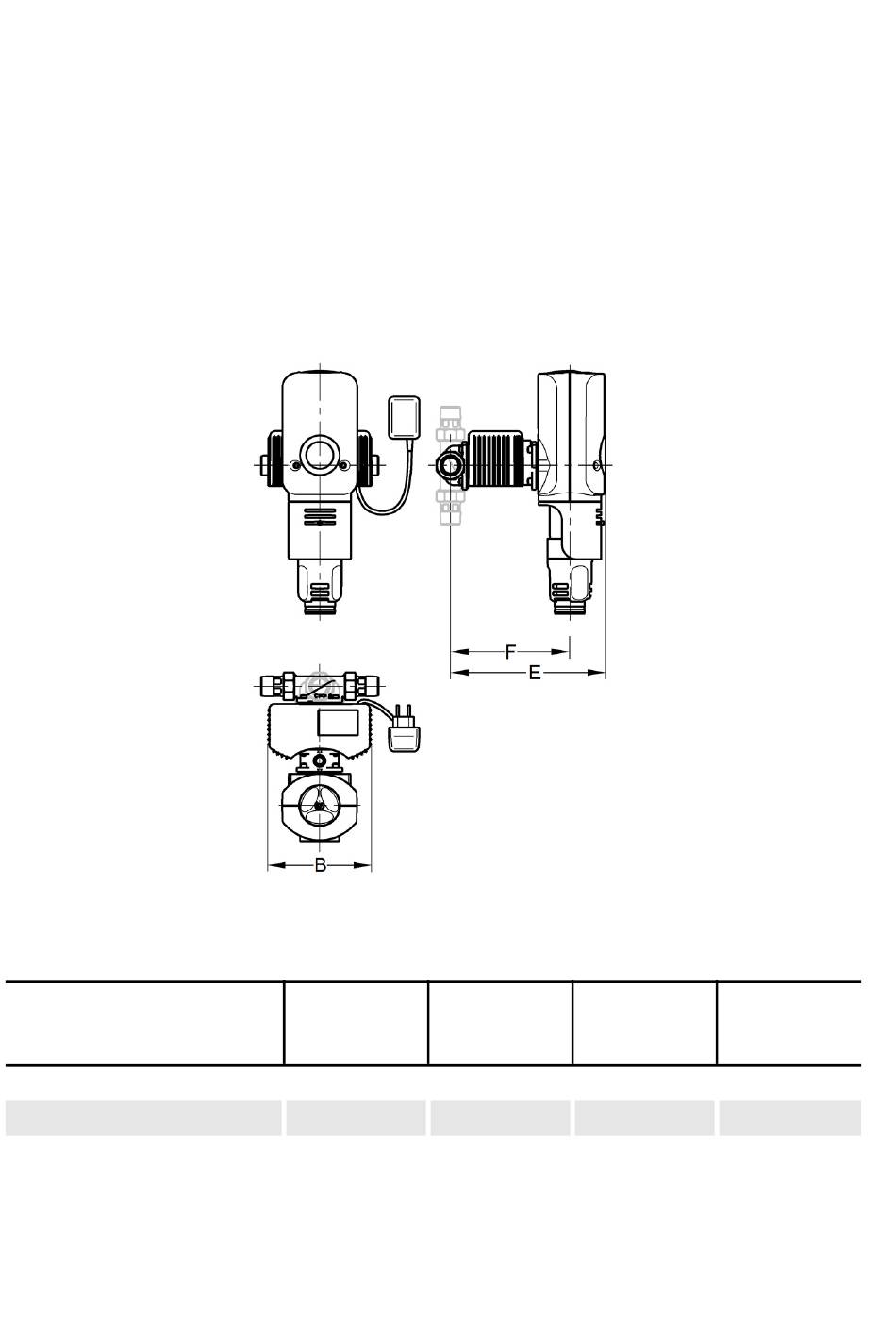

Abb. 3: Einbaumaße
CLEAR 2.0 K CLEAR 2.0 K
CLEAR 2.0 KD CLEAR 2.0 KD
¾" - 1" 1¼"
173 173
257 262
-- --
CLEAR 2.0 R CLEAR 2.0 R
CLEAR 2.0 RD CLEAR 2.0 RD
¾" - 1" 1¼"
173 173
257 262
197 202
