Einstellungen

5 Einstellungen
5.1

Einstellung des Greifbereichs

Je nach Innendurchmesser der Schachtteile müssen die Pratzen entsprechend eingestellt werden.
5.1.1

Pratze II

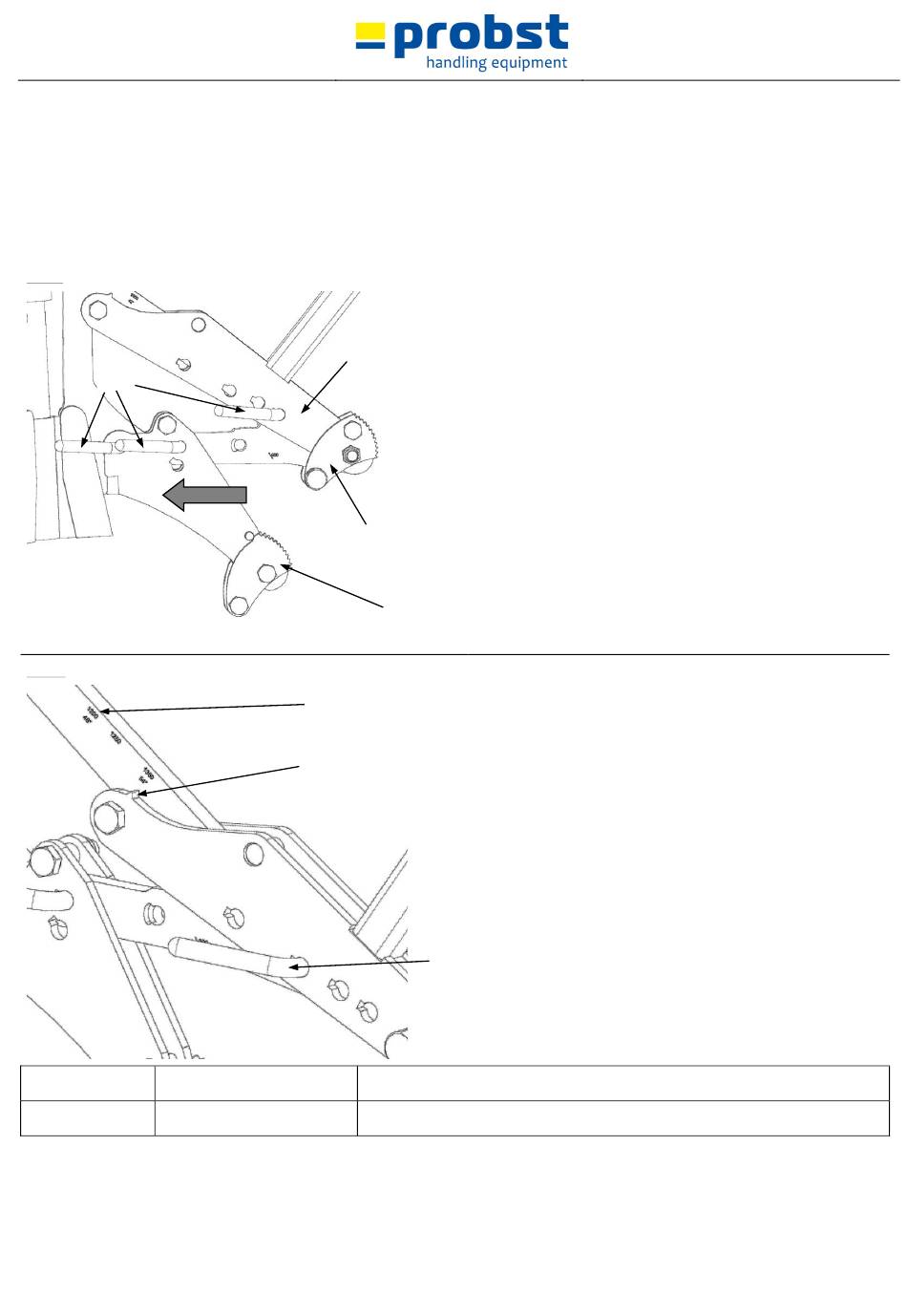

Bild 1
Pos.1
Bild 2
Variante: Anwendung für:
Pratze II Schachtringe
* = (NW) Nennweite der Greifgüter
= Toleranz ± 10 mm
**
Bei Verwendung der Patze II muss zuerst die Pratze III
nach innen (siehe Pfeil) bewegt werden!
Pratzenhalter
Pratze II
Pratze III
Nennweitenanzeige
Markierung
Pos.1
*
NW (Innen-Ø) mm
1000, 1050, 1200, 1250, 1350, 1500
**
