2.3 Montage von Druckrohr und Alarmsonde
Vor Montage der Sonden Sondensitz und Dich-
tungen reinigen und fetten.
Das Tauchrohr an Position e (Abb. 5) in die An-
lage stecken und mit dem Einhandschnellver-
schluss verriegeln.
Die optische Sonde/Alarmgeber an Position f
(Abb.5) in die dafür vorgesehene Öffnung montie-
ren. Dafür muss vorher der lila Verschlussstopfen
entfernt werden.

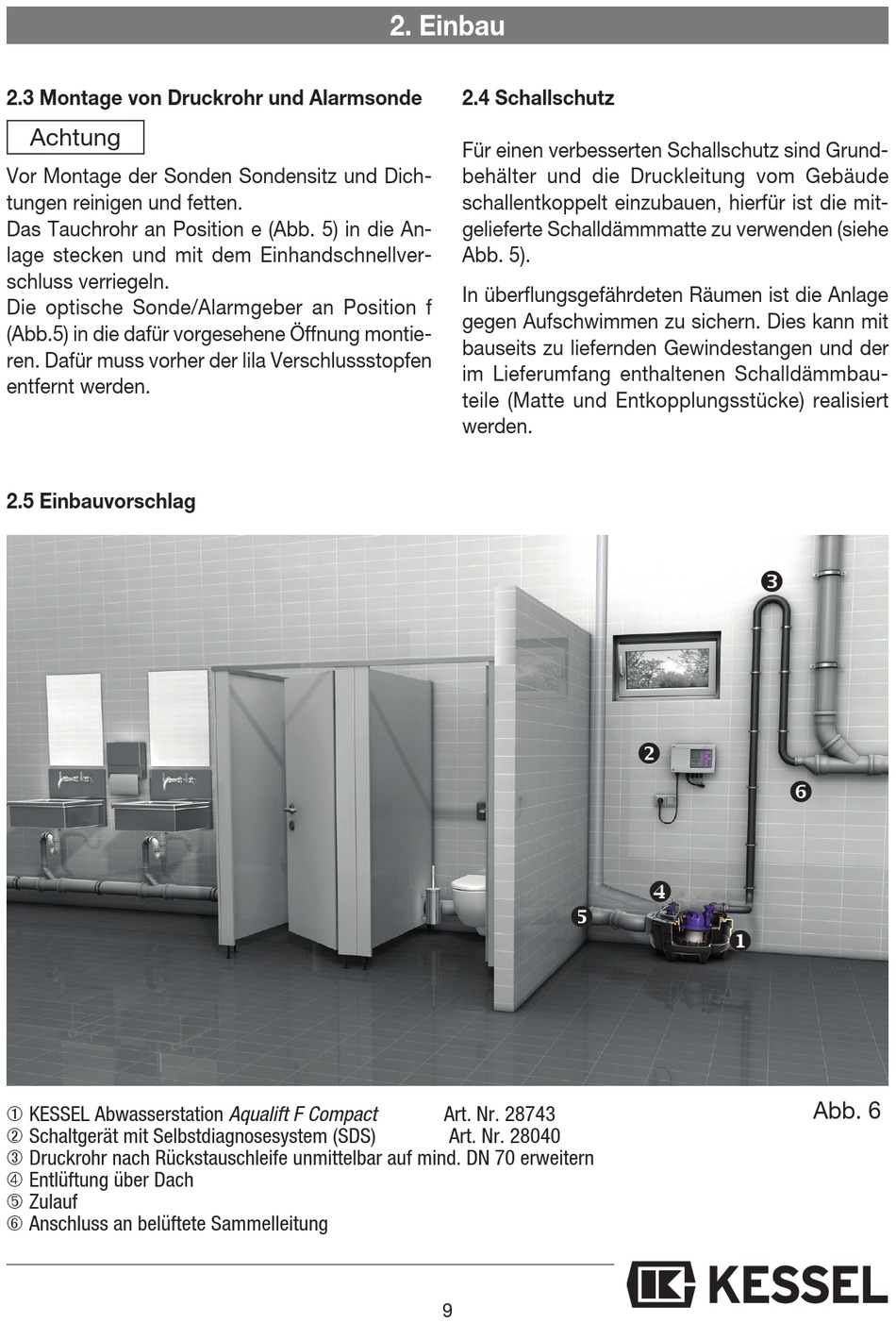

2.5 Einbauvorschlag
➀ KESSEL Abwasserstation Aqualift F Compact
➁ Schaltgerät mit Selbstdiagnosesystem (SDS)
➂ Druckrohr nach Rückstauschleife unmittelbar auf mind. DN 70 erweitern
➃ Entlüftung über Dach
➄ Zulauf
➅ Anschluss an belüftete Sammelleitung
2. Einbau
2.4 Schallschutz
Für einen verbesserten Schallschutz sind Grund-
behälter und die Druckleitung vom Gebäude
schallentkoppelt einzubauen, hierfür ist die mit-
gelieferte Schalldämmmatte zu verwenden (siehe
Abb. 5).
In überflungsgefährdeten Räumen ist die Anlage
gegen Aufschwimmen zu sichern. Dies kann mit
bauseits zu liefernden Gewindestangen und der
im Lieferumfang enthaltenen Schalldämmbau-
teile (Matte und Entkopplungsstücke) realisiert
werden.
Art. Nr. 28743
Art. Nr. 28040
9






Abb. 6
