2.3 Montage du tube de pression et de la
sonde d'alarme
Avant le montage des sondes, nettoyer et grais-
ser le siège de sonde et les joints.
Mettre le tube plongeur dans la position e (ill. 5)
dans l'installation et verrouiller avec l'obturateur
rapide à une main.
Monter la sonde / l'avertisseur optique dans la
position f (ill. 5) dans l'ouverture prévue à cet
effet. Pour cela, il faut d'abord retirer le bouchon
de fermeture lilas

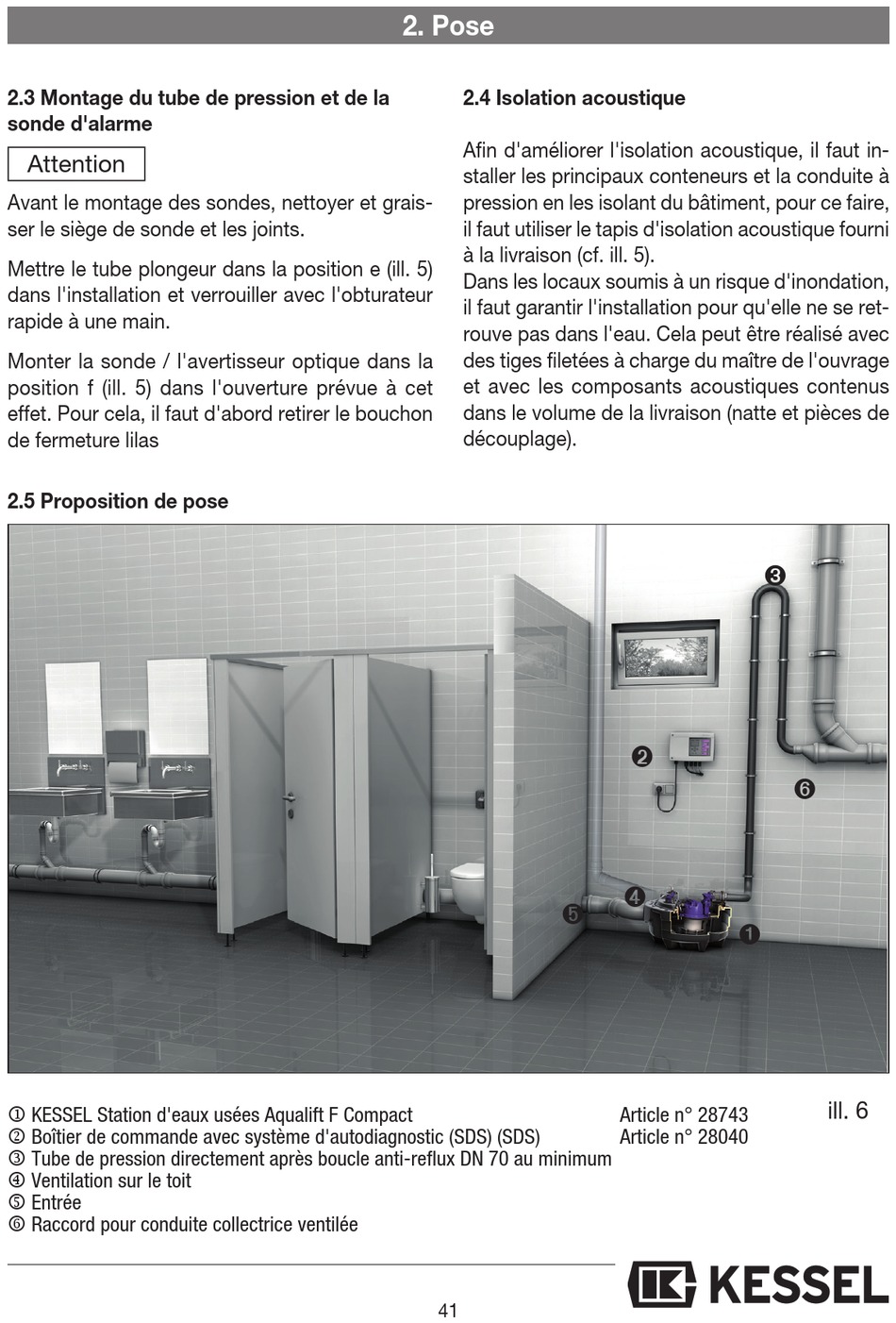

2.5 Proposition de pose
 KESSEL Station d'eaux usées Aqualift F Compact
 Boîtier de commande avec système d'autodiagnostic (SDS) (SDS)
 Tube de pression directement après boucle anti-reflux DN 70 au minimum
 Ventilation sur le toit
 Entrée
 Raccord pour conduite collectrice ventilée
2. Pose
2.4 Isolation acoustique
Afin d'améliorer l'isolation acoustique, il faut in-
staller les principaux conteneurs et la conduite à
pression en les isolant du bâtiment, pour ce faire,
il faut utiliser le tapis d'isolation acoustique fourni
à la livraison (cf. ill. 5).
Dans les locaux soumis à un risque d'inondation,
il faut garantir l'installation pour qu'elle ne se ret-
rouve pas dans l'eau. Cela peut être réalisé avec
des tiges filetées à charge du maître de l'ouvrage
et avec les composants acoustiques contenus
dans le volume de la livraison (natte et pièces de
découplage).
➎
41
➌
➋
➍
➊
Article n° 28743
Article n° 28040
➏
ill. 6
