Achtung
Das Schaltgerät frostfrei und trocken aufstellen. Die
Stecker von Pumpe und Sensoren dürfen während
der Einbau- und Montagezeit nicht in Wasser ge-
taucht werden. Bei Überschwemmungsgefahr das
Schaltgerät im überflutungssicheren Bereich mon-
tieren. Vor dem Einbau der KESSEL-Abwasser-
station Aqualift F Compact sind alle Teile auf
Transport schä den zu überprüfen.
2.1 Anschlüsse
2.1.1 seitlicher Zulaufanschluss
Werksseitig ist ein Anschlussstutzen DN 100 vor-
handen. Die Zulaufleitung ist mit einem Gefälle
von mindestens 2% zu verlegen.
Achtung

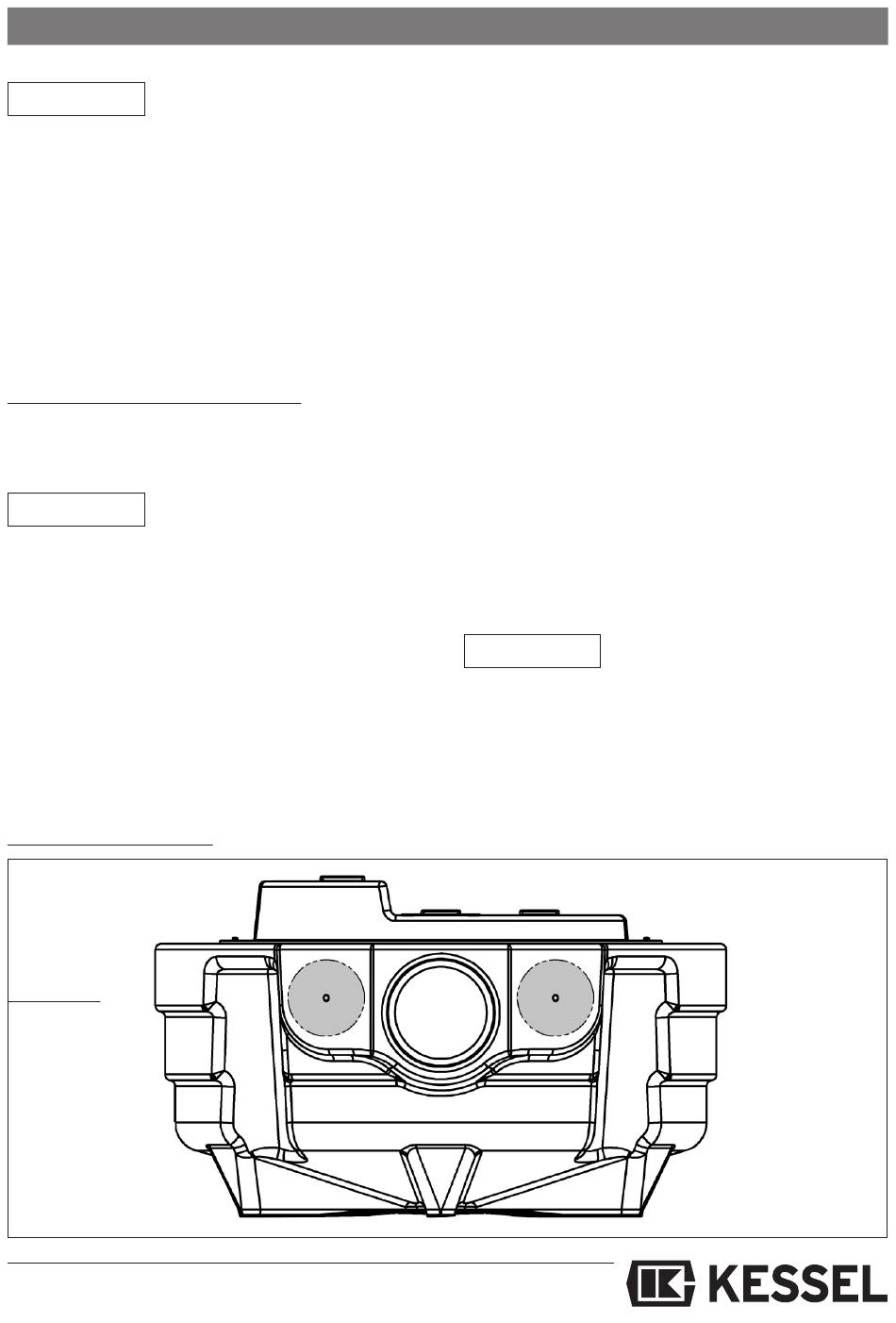

Behälter nur an gekennzeichneten Flächen (siehe
Abb. 2) anbohren. Durch unsachgemäßes An-
bohren kann die Anlage irreparabel beschädigt
werden.
Zum Anbohren ist die KESSEL-Sägeglocke
(Art.-Nr. 50101) zu verwenden.
2.1.2 Druckanschluss
Druckan-
s c h l u s s :
1 / " Au-
1
2
ß e n g e -
winde
H i n w e i s :
Der An-
s c h l u s s
der Druck-
leitung zur
A n l a g e
m u s s
s p a n -
nungsfrei
erfolgen.
2. Einbau
Das Druckleitungsset (Art.-Nr. 28 040) enthält
einen 5 m Druckleitungsschlauch DA 40 und
einen Adapter mit Überwurfmutter. Alternativ
kann ein Druckrohr DA 40 für die PVC-Klebe-
verbindung verwendet werden. Die Druckleitung
ist mittels einer Rückstauschleife über die örtlich
festgelegte Rückstauebene zu führen und un-
mittelbar nach der Rückstauschleife zu erweite-
ren und danach an eine (mind. DN 70) belüftete
Grund- oder Sammelleitung anzuschließen.
Drucklose Rohranschlüsse (z.B. HT-Rohr) sind
nicht für Druckleitungen zulässig.
Wird das Druckrohr in der Wand verlegt, so ist
dies durch geeignete Maßnahmen vom Bauwerk
zu entkoppeln. Dadurch wird der Schalleintrag in
das Bauwerk ebenso vermieden wie der Lastein-
trag in die Anlage (Bruchgefahr der Anschlüsse).
Der Luftschlauch ist stetig steigend zu verlegen
Achtung
gen zu vermeiden.
7
um Kondensatanfall und daraus
resultierende Funktionsstörun-
Abb. 2
