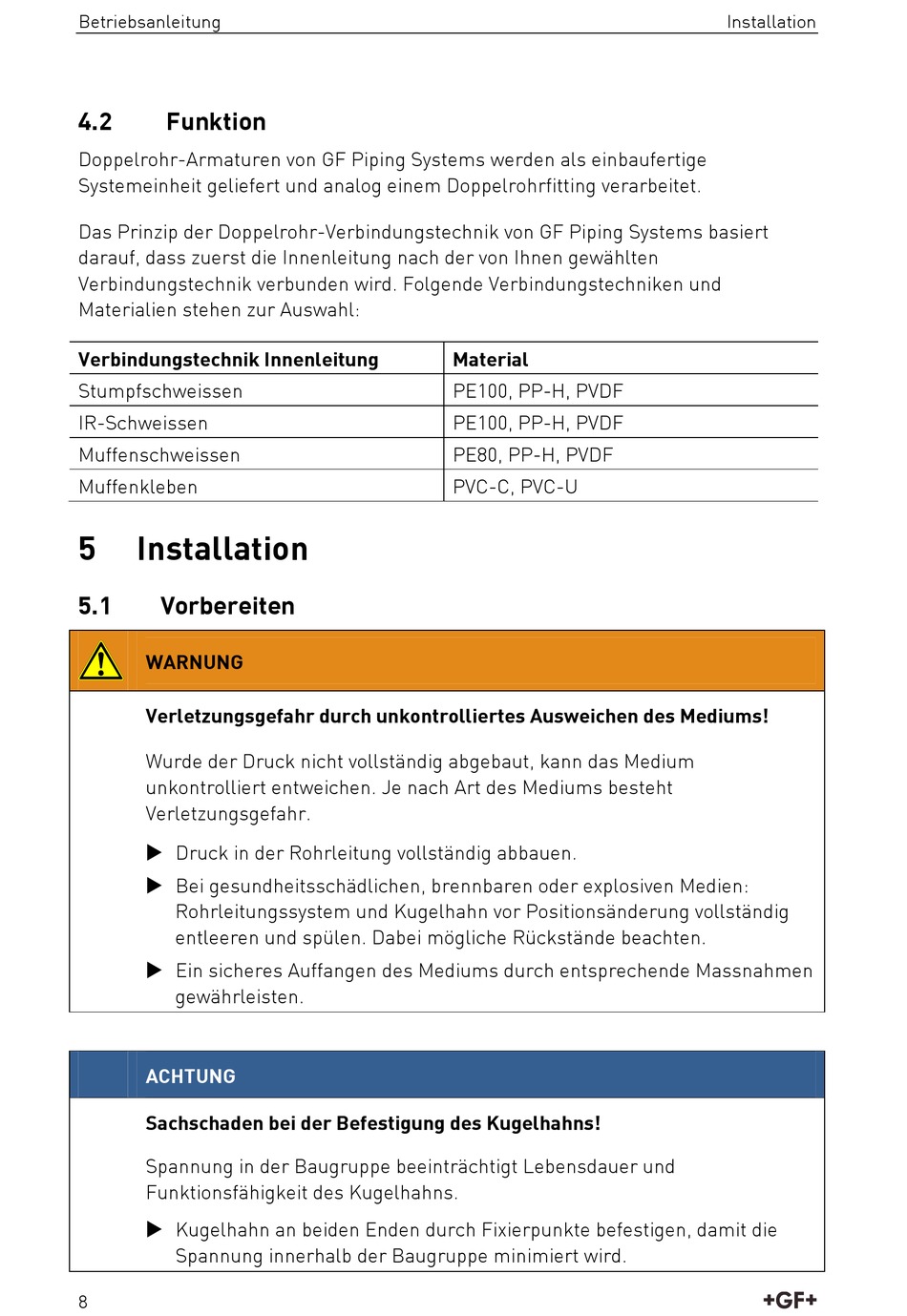

Funktion; Installation; Vorbereiten - GF CONTAIN-IT Plus Instruction Manual

Betriebsanleitung
4.2

Funktion

Doppelrohr-Armaturen von GF Piping Systems werden als einbaufertige
Systemeinheit geliefert und analog einem Doppelrohrfitting verarbeitet.
Das Prinzip der Doppelrohr-Verbindungstechnik von GF Piping Systems basiert
darauf, dass zuerst die Innenleitung nach der von Ihnen gewählten
Verbindungstechnik verbunden wird. Folgende Verbindungstechniken und
Materialien stehen zur Auswahl:
Verbindungstechnik Innenleitung
Stumpfschweissen
IR-Schweissen
Muffenschweissen
Muffenkleben
5

Installation

5.1

Vorbereiten

WARNUNG
Verletzungsgefahr durch unkontrolliertes Ausweichen des Mediums!
Wurde der Druck nicht vollständig abgebaut, kann das Medium
unkontrolliert entweichen. Je nach Art des Mediums besteht
Verletzungsgefahr.
 Druck in der Rohrleitung vollständig abbauen.
 Bei gesundheitsschädlichen, brennbaren oder explosiven Medien:
Rohrleitungssystem und Kugelhahn vor Positionsänderung vollständig
entleeren und spülen. Dabei mögliche Rückstände beachten.
 Ein sicheres Auffangen des Mediums durch entsprechende Massnahmen
gewährleisten.
ACHTUNG
Sachschaden bei der Befestigung des Kugelhahns!
Spannung in der Baugruppe beeinträchtigt Lebensdauer und
Funktionsfähigkeit des Kugelhahns.
 Kugelhahn an beiden Enden durch Fixierpunkte befestigen, damit die
Spannung innerhalb der Baugruppe minimiert wird.
8
Material
PE100, PP-H, PVDF
PE100, PP-H, PVDF
PE80, PP-H, PVDF
PVC-C, PVC-U
Installation
