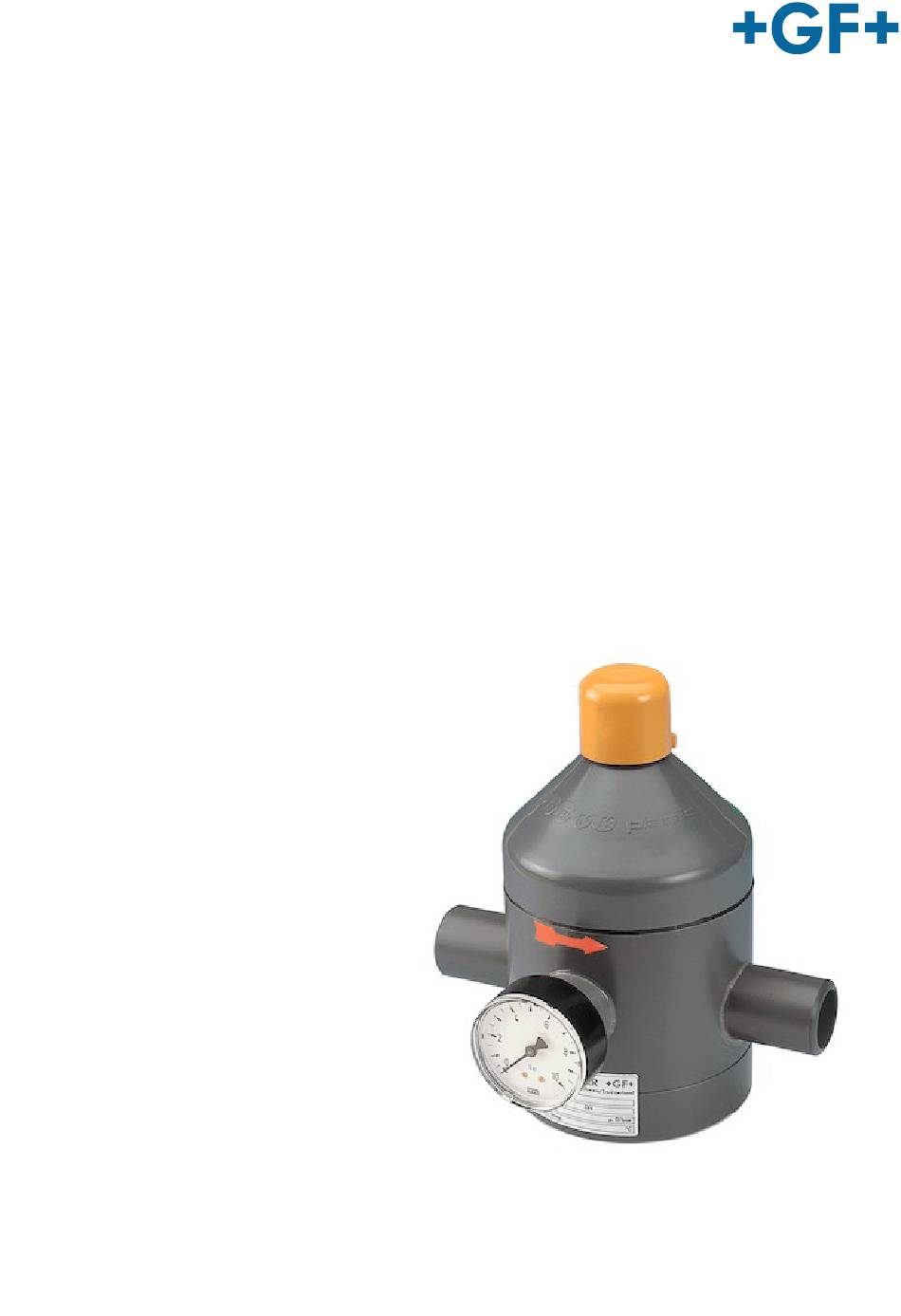

GF V82 Instruction Manual

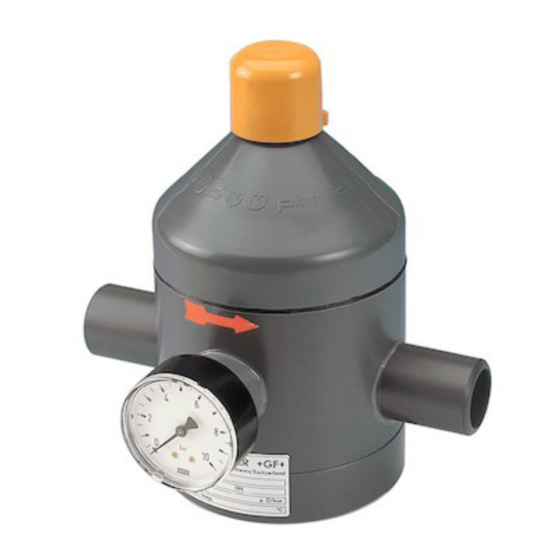

Pressure reducing valve
Hide thumbs

Advertisement

Table of Contents

GF Piping Systems
Druckreduzierventil
Typ V82 / V182 / V782
Réducteur de pression
Type V82 / V182 / V782
Pressure Reducing Valve
Type V82 / V182 / V782
Bedienungsanleitung
Instruction de service
Instruction Manual
1255950 Pressure Reducing Valve Type V82 / V182 / V782
5093 / DE EN FR / 02 (12.2022)
© Georg Fischer Piping Systems Ltd
CH-8201 Schaffhausen/Switzerland
+41 52 631 30 26/info.ps@georgfischer.com
www.gfps.com
