Aufbau; Funktion - GF CONTAIN-IT Plus 546 Pro Operating Instructions Manual

Betriebsanleitung
3.4

Aufbau

6
7
15
5
4 16
8
12 13 14 10
3.5

Funktion

Doppelrohr-Armaturen von GF Piping Systems werden als einbaufertige Systemeinheit geliefert und analog einem Doppelrohrfitting
verarbeitet.
Das Prinzip der Doppelrohr-Verbindungstechnik von GF Piping Systems basiert darauf, dass zuerst die Innenleitung nach der von
Ihnen gewählten Verbindungstechnik verbunden wird. Folgende Verbindungstechniken und Materialien stehen zur Auswahl:
Verbindungstechnik Innenleitung
Stumpfschweissen
IR-Schweissen
Muffenschweissen
Muffenkleben
2 5 16
9 11

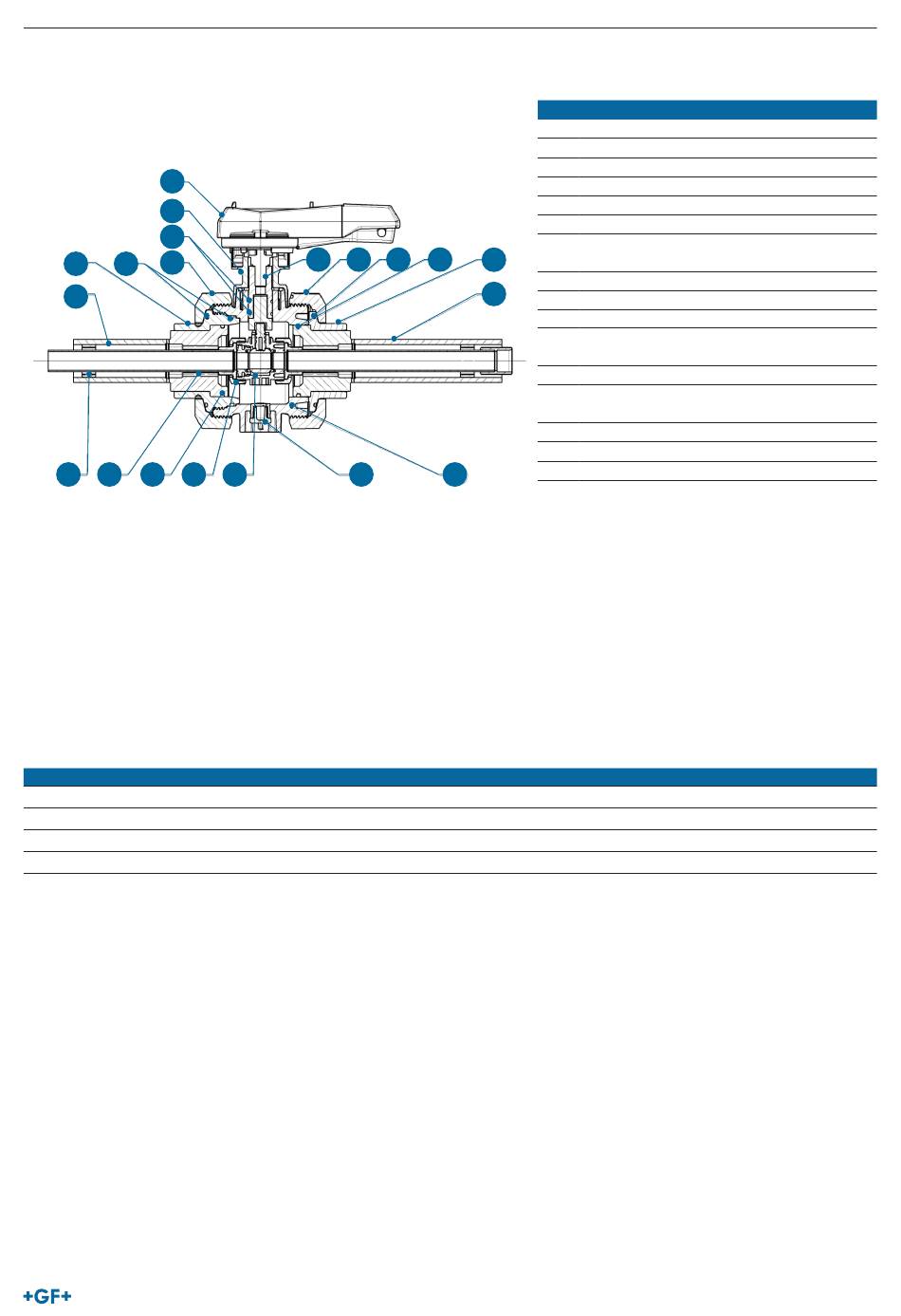

Pos. Name
1 Schutzgehäuse
2 Zapfen
3 Einlegteil
4 Einschraubteil
5 Überwurfmutter Schutzgehäuse
6 Handhebel
7 Muttern und Schrauben (Befestigung des
14 3
Hebels)
8 PE-Abstützungen
8
9 Kugelhahn Typ 546 Pro (Zentralteil)
10 Überwurfmutter Kugelhahn Typ 546 Pro
11 Anschluss für ½"-Leckageüberwachung
oder PVC-U-½"-Stopfen
12 Distanzhalter
13 Durchgangsbohrung für die Leckageüber-
wachung der Innenrohrleitung
14 O-Ring zum PE-Anschlussteil
15 O-Ringe zum Zapfen
16 O-Ringe zum Einleg- und Einschraubteil
1
Material
PE100, PP-H, PVDF
PE100, PP-H, PVDF
PE80, PP-H, PVDF
PVC-C, PVC-U
CONTAIN-IT Plus Kugelhahn Typ 546 Pro
