PPC-3151W/PPC-3211W 15.6"/21.5" 配备 TFT LCD 显示
屏和第七代智能英特尔
快速入门手册
包装清单
安装系统之前，用户需确认包装中含有本设备以及下面所
列各项：
1. 1 x PPC 系统
2. 1 x 快速入门手册
3. 1 x PCI 转接卡
4. 2 x 绿色凤凰接头
5. 1 x 面板安装铁件螺丝包
如果其中任何一项缺失或损坏，请立即与经销商或销售代
表联系。

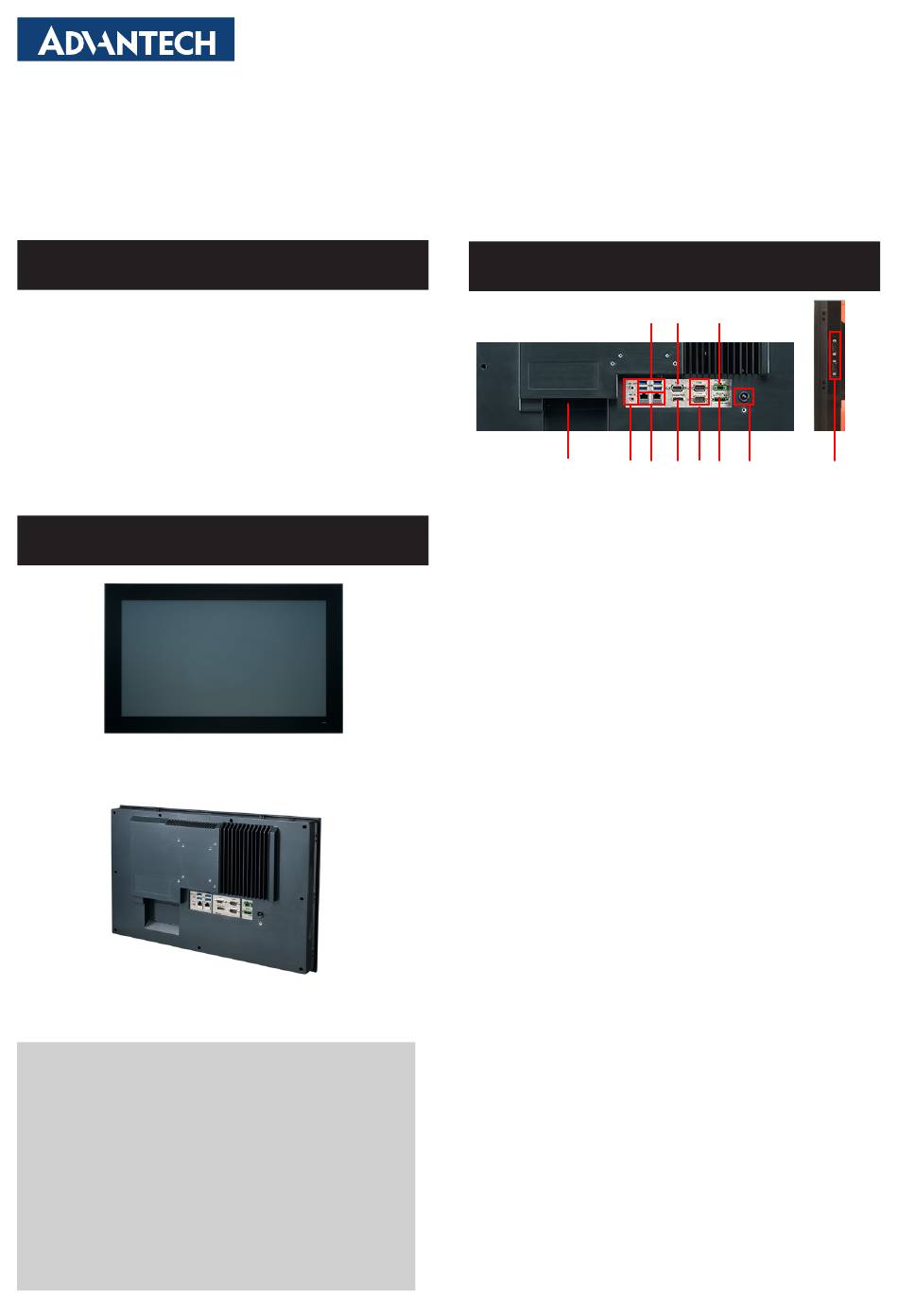

产品外观
VESA 固定螺丝：M4；螺丝长度：8 mm（最大）；4 颗
如需了解有关本产品及研华其它产品的详细信息，请访
问我们的网站
http://www.advantech.com.cn
如需技术服务与支持，请访问我们的技术支持网站
http://support.advantech.com.cn/support/default.
aspx
本手册适用于PPC-3151W/3211W系列。
料号：2043321101
中国印刷
®
酷睿
前视图
后视图
第二版
2019年10月
TM
系列处理器的无风扇平板电脑
I/O 接口
A. 1 x 扩展卡槽
(PCI 或 PCIe x1)
B. 1 x 音频输入/输出
C. 2 x 千兆以太网口
D. 1 x DP接口
E. 2 x RS-232端口
K. 2 x RS-232 端口（右边选配 ）
J I H
A B C D E F
F. 1 x 隔离的 RS-422/485端口
G. 1 x 电源开关
H. 1 x DC电源接口和AT/ATX切换
I. 1 x VGA接口
J. 4 x USB 3.0
PPC-3151W/3211W快速入门手册 1
G K
