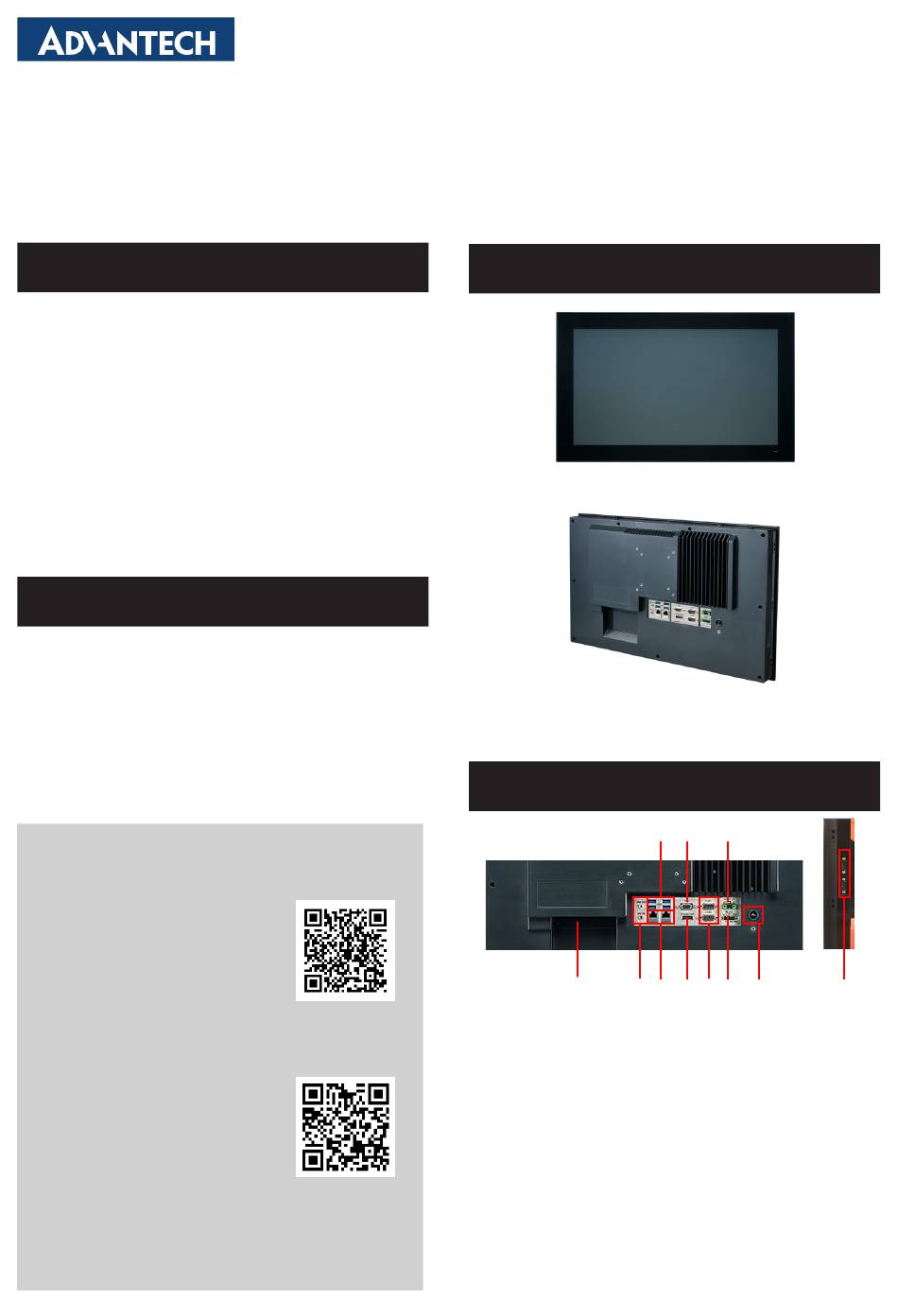

PPC-3151W/PPC-3211W 15.6"/21.5" Panel PC with
TFT LCD and 7th Gen Intel
Startup Manual
Packing List
Before installation, ensure that the following items are
included with the product:
1. 1 x Panel PC
2. 1 x PPC-3151W/PPC-3211W startup manual
3. 1 x PCI riser card
4. 2 x Phoenix connector
5. 10/12 x Mount brackets (12 for PPC-3211W, 10 for
PPC-3151W)
6. 10/12 x Mount screws (12 for PPC-3211W, 10 for PPC-
3151W)
If any of the above items are missing or damaged, contact
your distributor or sales representative immediately.
Software Installation
Before installing software on the panel PC, install the cor-
responding drivers to ensure full functionality.
All drivers can be downloaded from the Advantech website
at http://www.advantech.com.
For more information about this product, visit the
Advantech website at
http://www.advantech.com/products/fanless-panel-
pcs/sub_1-2jkjm3
For technical support and customer service, visit the
Advantech support website at
http://support.advantech.com/support/new_de-
fault.aspx
This manual is for PPC-3151W/3211W series, Rev. A0.
Part No. 2043321101
Printed in China
Core
®
VESA mount screws: 4 x M4 screws
Screw depth: 8 mm (max.)
A. 1 x Expansion slot (PCI or PCIe x1)
B. 1 x Mic-In/Line-Out
C. 2 x Intel Gigabit Ethernet
D. 1 x DisplayPort
E. 2 x RS-232
F. 1 x Isolated RS-422/485
G. 1 x Power button
H. 1 x DC Input and AT/ATX switch
I. 1 x VGA
J. 4 x USB3.0
K. 2 x RS-232 (on right side optional)
Edition 2
October 2019
Series Processor
TM
Appearance

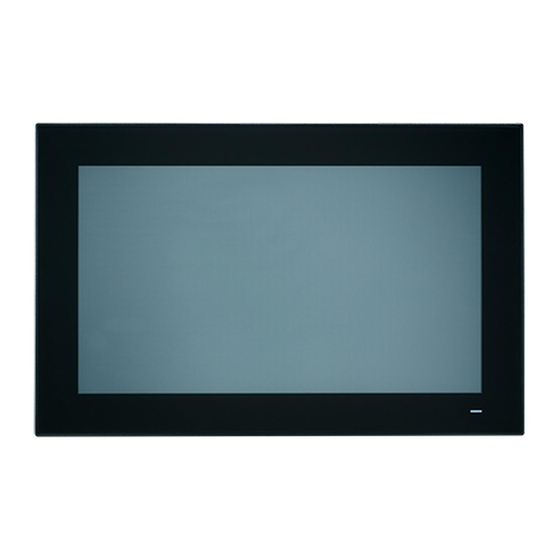

Front View
Rear View
I/O Layout
A
B
PPC-3151W/3211W Startup Manual 1
J
I
H
C
D
E
F
G
K

Advertisement

loading
Need help?

Need help?

Do you have a question about the PPC-3151W and is the answer not in the manual?

Questions and answers

Related Manuals for Advantech PPC-3151W

Summary of Contents for Advantech PPC-3151W

  • Page 1 Software Installation Before installing software on the panel PC, install the cor- responding drivers to ensure full functionality. All drivers can be downloaded from the Advantech website Rear View at http://www.advantech.com. VESA mount screws: 4 x M4 screws Screw depth: 8 mm (max.)

  • Page 2: Specifications

    EMC: CE, FCC Class B, BSMI 419.70 x 269.00 x 59.20 mm 558.40 x 349.80 x 63.80 mm Dimensions (16.52 x 10.59 x 2.33 in) (21.98 x 13.77 x 2.51 in) Weight 5.40kg (11.88lb) 7.67kg (16.87lb) 2 PPC-3151W/3211W Startup Manual...

  • Page 3: Panel Mounting

    PPC-3211W 2. Insert the panel PC into the cutout. Retrieve the hook brackets and M6 x 21L screws from the accessory box (12 pcs for PPC-3211W and 8 pcs for PPC-3151W) Safety Instructions 1. Read these safety instructions carefully. Veuillez lire attentivement ce manuel d’instructions de sécurité.
  • Page 4 SELV). Si vous avez besoin d’aide supplémentaire, un technicien qualifié: veuillez contacter Advantech pour plus d’informations. The product PPC-3151W-X7XX are intended to be • The power cord or plug is damaged. supplied by an UL certified power supply (Adapter: Le cordon d’alimentation ou la fiche est endommagé.
  • Page 5 PPC-3151W/PPC-3211W 15.6”/21.5” 配备 TFT LCD 显示 ® 屏和第七代智能英特尔 酷睿 系列处理器的无风扇平板电脑 快速入门手册 包装清单 I/O 接口 安装系统之前，用户需确认包装中含有本设备以及下面所 列各项： 1. 1 x PPC 系统 2. 1 x 快速入门手册 3. 1 x PCI 转接卡 4. 2 x 绿色凤凰接头 5. 1 x 面板安装铁件螺丝包 如果其中任何一项缺失或损坏，请立即与经销商或销售代 表联系。...
  • Page 6 系统安装 请按照以下步骤顺序安装使用平板电脑。 1. 安装内存。 2. 安装硬盘或者mSATA存储设备。 3. 安装周边设备。 4. 固定平板电脑。 5. 调试系统。 以下为内存和存储设备的安装方式（以PPC-3211W为例）： 安装内存 1. 拧开红圈中的螺丝。 3. 拆除红圈处的螺丝，取下 VESA 铁片，然后再拆除红圈 内螺丝并取下 CPU 散热块。 2. 按红色区域使卡勾弹出，打开后盖。 4. 在如下红色框内插槽位置插入内存条，然后在附件盒中 取出内存和 CPU 的散热泥分别贴在 1 和 2 框处，即可 完成内存的安装，如图所示。 2 PPC-3151W/3211W快速入门手册...
  • Page 7 系统安装（续） 安装 HDD 4. 锁回硬盘模组，并接上硬盘线。 1. 按照安装内存步骤 1-2，打开后盖。 2. 拧开 HDD 铁件的螺丝并取下 HDD 支架。 PPC-3211W PPC-3211W PPC-3151W 按照安裝內存步驟1-3取下VESA 铁片，翻面，见下图所示。 3. 从附件盒中取出 4 颗螺丝锁附硬盘。再锁回支 架。(PPC-3211W若使用双硬盘则用8颗螺丝；PPC-3151W 支持HDD厚度不高于7.5mm)。 PPC-3151W 5. 按照拆卸的步骤将机器后盖装回即可。 PPC-3151W/3211W快速入门手册 3...
  • Page 8 安全认证: CB, UL, CCC, BSMI 安规及EMC认证 EMC: CE, FCC Class B, BSMI 419.70 x 269.00 x 59.20 mm 558.40 x 349.80 x 63.80 mm 尺寸 (16.52 x 10.59 x 2.33 in) (21.98 x 13.77 x 2.51 in) 重量 5.40kg (11.88lb) 7.67kg (16.87lb) 4 PPC-3151W/3211W快速入门手册...
  • Page 9 PPC-3151W/PPC-3211W 15.6”/21.5” 配备 TFT LCD 显示 ® 屏和第七代智能英特尔 酷睿 系列处理器的无风扇平板电脑 快速入门手册 包裝清單 I/O 接口 安裝系統之前，使用者需確認包裝中含有下面所列各項： 1. 1 x PPC 系統 2. 1 x 快速入門手冊 3. 1 x PCI 轉接卡 4. 2 x 綠色鳳凰接頭 5. 1 x 面板安裝鐵件螺絲包 如果其中任何一項缺失或損壞，請立即與經銷商或銷售代 表聯繫。 A. 1 x 擴展卡槽...
  • Page 10 系統安裝（續） 請按照以下步驟順序安裝使用平板電腦。 1. 安裝記憶體。 2. 安裝硬盤或 mSATA存儲設備。 3. 安裝周邊設備。 4. 固定平板電腦。 5. 調試系統。 以下為記憶體和存儲設備的安裝方式（以PPC-3211W-P75A 為 例）： 安裝記憶體 1. 擰開紅圈中的螺絲。 3. 拆除下圖紅圈處的螺絲，取下 VESA 鐵片,然後再拆除圖 紅圈內螺絲並取下 CPU 散熱塊。 2. 按紅色區域使卡勾彈出，打開後蓋。 4. 在如下紅色框內插槽位置插入記憶體條，然後在附件盒 中取出記憶體和 CPU 的散熱泥分別貼在 1 和 2 框處， 即可完成記憶體的安裝，如圖所示。 2 PPC-3151W/3211W快速入門手冊...
  • Page 11 系統安裝（續） 安装 HDD 4. 鎖回硬碟模組，並接上硬碟線。 1. 按照安裝內存步驟 1-2，打開後蓋。 2. 擰開 HDD 鐵件的螺絲並取下 HDD 支架。 PPC-3211W PPC-3211W PPC-3151W 按照安裝內存步驟1-3，取下VESA 鐵件，然後翻面，參考 下圖 3. 從附件盒中取出 4 顆螺絲鎖附硬碟。再鎖回支架。 （PPC-3211W 若使用雙硬碟則用8顆螺絲；PPC-3151W 支 持HDD厚度不高於7.5mm) PPC-3151W 5. 按照拆卸的步驟將機器後蓋裝回即可。 PPC-3151W/3211W快速入門手冊 3...
  • Page 12 安全認證: CB, UL, CCC, BSMI 安規及EMC認證 EMC: CE, FCC Class B, BSMI 419.70 x 269.00 x 59.20 mm 558.40 x 349.80 x 63.80 mm 尺寸 (16.52 x 10.59 x 2.33 in) (21.98 x 13.77 x 2.51 in) 重量 5.40kg (11.88lb) 7.67kg (16.87lb) 4 PPC-3151W/3211W快速入門手冊...
  • Page 13 Note 2: “○” indicates that the percentage content of the restricted substance does not exceed the percentage of refer- ence value of presence. 備考3: “－”係指該項限用物質為排除項目。 Note 3: The “-” indicates that the restricted substance corresponds to the exemption. PPC-3151W/3211W快速入門手冊 5...
  • Page 14 - 設備有明顯的外觀破損。 15. 請不要把設備放置在超出我們建議的溫度範圍的環境，即不要低於 -20°C(-4 °F) 或高於 60 °C（140 °F），否則可 能會損壞設備。 16. 注意：電腦配置了由電池供電的即時時鐘電路，如果電池放置不正確，將有爆炸的危險。因此，只可以使用製造商推薦的 同一種或者同等型號的電池進行替換。請按照製造商的指示處理舊電池。 17. 使用過度恐傷害視力。 18. 使用 30 分鐘請休息十分鐘。 19. 未滿 2 歲幼兒不看螢幕，2 歲以上每天看螢幕不要超過 1 小時。 20. 本產品於國內裝置使用時，其電源僅限使用機架電源模組所提供直流電源輸入，不得使用交流電源及附加其他電源轉換裝 置提供電源，其電源輸入電壓及電流請依說明書規定使用。 根據 IEC 704-1:1982 的規定，操作員所在位置的聲壓級不可高於70dB(A)。 免責聲明：該安全指示符合 IEC 704-1 的要求。研華公司對其內容的準確性不承擔任何法律責任。 6 PPC-3151W/3211W快速入門手冊...
  • Page 15 產品附錄型號 PPC-3151W-P75A 系列型號: PPC-3151W-P75B,PPC-3151W-P75C PPC-3151W-P73A,PPC-3151W-P73B,PPC-3151W-P73C PPC-3151W-P77A,PPC-3151W-P77B,PPC-3151W-P77C PPC-3151W-R75A,PPC-3151W-R75B,PPC-3151W-R75C PPC-3151W-R73A,PPC-3151W-R73B,PPC-3151W-R73C PPC-3151W-R77A,PPC-3151W-R77B,PPC-3151W-R77C PPC3151W1901-T,PPC3151W1902-T,PPC3151W1903-T,PPC3151W1904-T PPC3151W2001-T,PPC3151W2002-T,PPC3151W2003-T,PPC3151W2004-T PPC3151W2101-T,PPC3151W2102-T,PPC3151W2103-T,PPC3151W2104-T PPC3151W2201-T,PPC3151W2202-T,PPC3151W2203-T,PPC3151W2204-T PPC3151W2301-T,PPC3151W2302-T,PPC3151W2303-T,PPC3151W2304-T PPC3151W2401-T,PPC3151W2402-T,PPC3151W2403-T,PPC3151W2404-T PPC3151W2501-T,PPC3151W2502-T,PPC3151W2503-T,PPC3151W2504-T PPC-3211W-P75A 系列型號： PPC-3211W-P75B,PPC-3211W-P75C PPC-3211W-P73A,PPC-3211W-P73B,PPC-3211W-P73C PPC-3211W-P77A,PPC-3211W-P77B,PPC-3211W-P77C PPC-3211W-R75A,PPC-3211W-R75B,PPC-3211W-R75C PPC-3211W-R73A,PPC-3211W-R73B,PPC-3211W-R73C PPC-3211W-R77A,PPC-3211W-R77B,PPC-3211W-R77C PPC3211W1901-T,PPC3211W1902-T,PPC3211W1903-T,PPC3211W1904-T PPC3211W2001-T,PPC3211W2002-T,PPC3211W2003-T,PPC3211W2004-T PPC3211W2101-T,PPC3211W2102-T,PPC3211W2103-T,PPC3211W2104-T PPC3211W2201-T,PPC3211W2202-T,PPC3211W2203-T,PPC3211W2204-T PPC3211W2301-T,PPC3211W2302-T,PPC3211W2303-T,PPC3211W2304-T PPC3211W2401-T,PPC3211W2402-T,PPC3211W2403-T,PPC3211W2404-T PPC3211W2501-T,PPC3211W2502-T,PPC3211W2503-T,PPC3211W2504-T 申請商：研華股份有限公司 地址：台北市內湖區瑞光路26巷20弄1號 電話：02-27927818 PPC-3151W/3211W快速入門手冊 7...
