PPC-3150SW/PPC-3180SW/PPC-324W-PN4
15.6"/18.5"/23.8" Fanless Panel PC with Intel® Pentium®
Processor
Startup Manual
Packing List
Before installation, please ensure that the following items
have been included with the product:
1. 1 x PPC barebones system
2. 1 x PPC-3150SW/3180SW/324W-PN4 startup manual
3. 1 x Phoenix connector
4. 10/12/14 x Mount brackets (10 for PPC-3150SW, 12 for
PPC-3180SW, 14 for PPC-324W-P7)
5. 10/12/14 x Mount screws (10 for PPC-3150SW, 12 for
PPC-3180SW, 14 for PPC-324W-P7)
If any of these items are missing or damaged, contact your
distributor or sales representative immediately.
Software Installation
When installing software on the panel PC, first install the
corresponding drivers to ensure full functionality.
All drivers can be downloaded from the Advantech website
at http://www.advantech.com.
For more information about this product, visit our
website at
http://www.advantech.com/products/fanless-pan-
elpcs/sub_1-2jkjm3
For technical support and customer service, visit our
support website at
http://support.advantech.com/support/new_de-
fault.aspx
This manual is for PPC-3150SW/3180SW/324W-PN4
series.
Part No. 2043318001
Printed in China
Edition 2
November 2020
PPC-3150SW/3180SW/324W-PN4 Startup Manual 1
Appearance

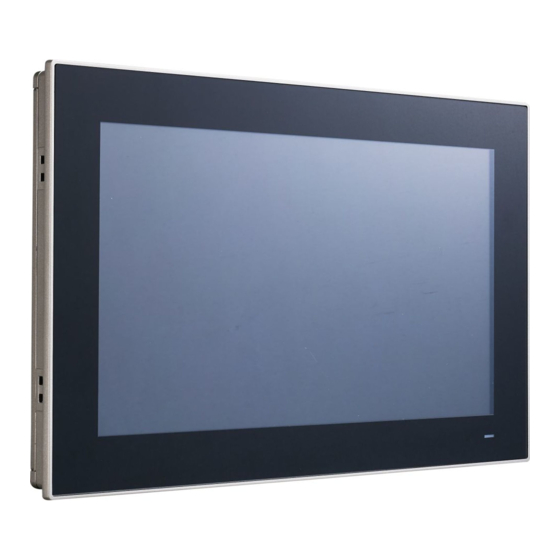

Front View
VESA mount screws: 4 x M4 screws
Screw depth: 12 mm (max.)
I/O Layout
Rear View
Advertisement
Related Manuals for Advantech PPC-3150SW
Summary of Contents for Advantech PPC-3150SW
- Page 1 1. 1 x PPC barebones system 2. 1 x PPC-3150SW/3180SW/324W-PN4 startup manual 3. 1 x Phoenix connector 4. 10/12/14 x Mount brackets (10 for PPC-3150SW, 12 for PPC-3180SW, 14 for PPC-324W-P7) 5. 10/12/14 x Mount screws (10 for PPC-3150SW, 12 for...
-
Page 2: Specifications
595.9 x 374.1 x 58.4 mm (16.52 x 10.59 x 2.3 in) (19.21 x 12.16 x 2.3 in) (23.5 x 14.7 x 2.3 in) Weight 4.7 kg (10.36 lb) 5.4 kg (11.90 lb) 8.2 kg (18.08 lb) 2 PPC-3150SW/3180SW/324W-PN4 Startup Manual... -
Page 3: Panel Mounting
2. Insert the panel PC into the cutout. Retrieve the hook brackets and M6 x 21L screws from the accessory box Figure 3: Fasten the hook brackets (10 x for PPC-3150SW; 12 x for PPC-3180SW; 14 x for PPC-324W-PN4). Veuillez installer le panneau PC dans la découpe. - Page 4 être ouvert que par un technician 18. DISCLAIMER: These instructions are provided in accor- qualifié. dance with IEC 704-1 standards. Advantech disclaims 14. If one of the following occurs, have the equipment all responsibility for the accuracy of any statements checked by service personnel: contained herein.
- Page 5 PPC-3150SW-PN4A/PPC-3180SW-PN4A/PPC-324W- PN40A 配备 15.6”/18.5”/23.8” TFT LCD 显示屏和 Intel® Pentium® N4200 处理器的无风扇平板电脑 快速入门手册 包装清单 产品外观 安装系统之前，用户需确认包装中含有下面所列各项： 1. 1 x PPC 准系统 2. 1 x PPC-3150SW/3180SW/324W-PN4 快速入门手册 3. 1 x 绿色凤凰接头 4. 1 x 面板安装铁件螺丝包 如果其中任何一项缺失或损坏，请立即与经销商或销售代 表联系。 消费者若使用电源适配器充电，则应购买配套使用获得 CCC 前面板 认证并满足标准要求的电源适配器。 后面板...
- Page 6 1. 按照安装 HDD 步骤 1 取下后盖。 2. 将 MSATA 金手指一端卡入卡槽，另一端下压并锁附 1 颗螺丝（从机器附件盒取得）。 2. 移除 4 颗螺丝后取下 HDD 铁片。 安装内存 3. 用 4 颗螺丝将 HDD 固定在铁片上。 1. 按照安装 HDD 步骤 1 取下后盖。 2. 将内存安装于内存卡槽内，从机器附件盒中取出内存散 热泥和 CPU 散热泥，分别贴附与内存和 CPU 上。 2 PPC-3150SW/3180SW/324W-PN4 快速入门手册...
- Page 7 488 x 309 x 58.45 mm 595.9 x 374.1 x 58.4 mm （16.52 x 10.59 x 2.3 in） （19.21 x 12.16 x 2.3 in） （23.5 x 14.7 x 2.3 in） 重量 4.7 kg（10.36 lb） 5.4 kg（11.90 lb） 8.2kg（18.08 lb） PPC-3150SW/3180SW/324W-PN4 快速入门手册 3...
- Page 8 PPC-3150SW-PN4A/PPC-3180SW-PN4A/PPC-324W-PN40A 配备 15.6”/18.5”/23.8” TFT LCD 显示屏和 Intel® Pentium® N4200 处理器的无风扇平板电脑 快速入门手册 包裝清單 產品外觀 安裝系統之前，使用者需確認包裝中含有下面所列各項： 1. 1 x PPC 准系統 2. 1 x PPC-3150SW/3180SW/324W-PN4 快速入門手冊 3. 1 x 綠色鳳凰接頭 4. 1 x 面板安裝鐵件螺絲包 如果其中任何一項缺失或損壞，請立即與經銷商或銷售代 表聯繫。 前面板 消费者若使用电源适配器供电，则应购买配套使用获得CCC认 证并满足标准要求的电源适配器。 注意：用错误型号电池更换会有爆炸危险，务必按照说明处 置用完的电池。 後面板...
- Page 9 安裝 mSATA 存放裝置 1. 按照安裝HDD步驟1取下後蓋。 2. 將MSATA金手指一端卡入卡槽，另一端下壓並鎖附1顆螺 絲（從機器附件盒取得）。 2. 移除 4 顆螺絲後取下 HDD 鐵片。 安裝記憶體 1. 按照安裝 HDD 步驟 1 取下後蓋。 2. 將記憶體安裝於記憶體卡槽內，從機器附件盒中取出 3. 用 4 顆螺絲將 HDD 固定在鐵片上。 記憶體散熱泥和CPU散熱泥，分別貼附與記憶體和 CPU 上。 4. 將 SATA 線插入對應介面，注意 SATA HDD 上面的 2 PPC-3150SW/3180SW/324W-PN4 快速入門手冊...
- Page 10 595.9 x 374.1 x 58.4 mm 尺寸 （16.52 x 10.59 x 2.3 in） （19.21 x 12.16 x 2.3 in） （23.5 x 14.7 x 2.3 in） 重量 4.7 kg （10.36 lb） 5.4 kg （11.90 lb） 8.2kg （18.08 lb） PPC-3150SW/3180SW/324W-PN4 快速入門手冊 3...
- Page 11 “○” indicates that the percentage content of the restricted substance does not exceed the percentage of refer- ence value of presence. 備考3： “－”係指該項限用物質為排除項目。 Note 3: The “-” indicates that the restricted substance corresponds to the exemption. 安全措施（靜電防護） 電池信息 為了保護您和您的設備免受傷害或損壞，請遵照以下安全 電池、電池組和蓄電池不應作為未分類的生活垃圾處理。 措施： 請使用公共收集系統返回和回收，或按照當地法規要求進 行處理。 • 操作設備之前，請務必斷開主機殼電源，以防觸電。不可 在電源接通時接觸CPU卡或其它卡上的任何元件。 • 在更改任何配置之前請斷開電源，以免在您連接跳線或安 裝卡時，瞬間電湧損壞敏感電子元件。 4 PPC-3150SW/3180SW/324W-PN4 快速入門手冊...
- Page 12 安全指示 產品附錄型號 1. 請仔細閱讀此安全操作說明。 PPC-3150SW 附錄型號 2. 請妥善保存此用戶手冊供日後參考。 PPC-3150SW-PN4A, PPC-3150SW-PN4B, PPC-3150SW-PN4C, PPC-3150SW-RN4A, PPC-3150SW-RN4B, PPC-3150SW-RN4C, 3. 用濕抹布清洗設備前，請從插座拔下電源線。請不要使 PPC-3150SWN41801-T, PPC-3150SWN41802-T, 用液體或去汙噴霧劑清洗設備。 PPC-3150SWN41803-T, PPC-3150SWN41901-T, 4. 對於使用電源線的設備，設備周圍必須有容易接觸到的 PPC-3150SWN41902-T, PPC-3150SWN41903-T, 電源插座。 PPC-3150SWN42001-T, PPC-3150SWN42002-T, PPC-3150SWN42003-T, PPC-3150SWN42101-T, 5. 請不要在潮濕環境中使用設備。 PPC-3150SWN42102-T, PPC-3150SWN42103-T, 6. 請在安裝前確保設備放置在可靠的平面上，意外跌落可 PPC-3150SWN42201-T, PPC-3150SWN42202-T, 能會導致設備損壞。 PPC-3150SWN42203-T, PPC-3150SWN42301-T, 7.
