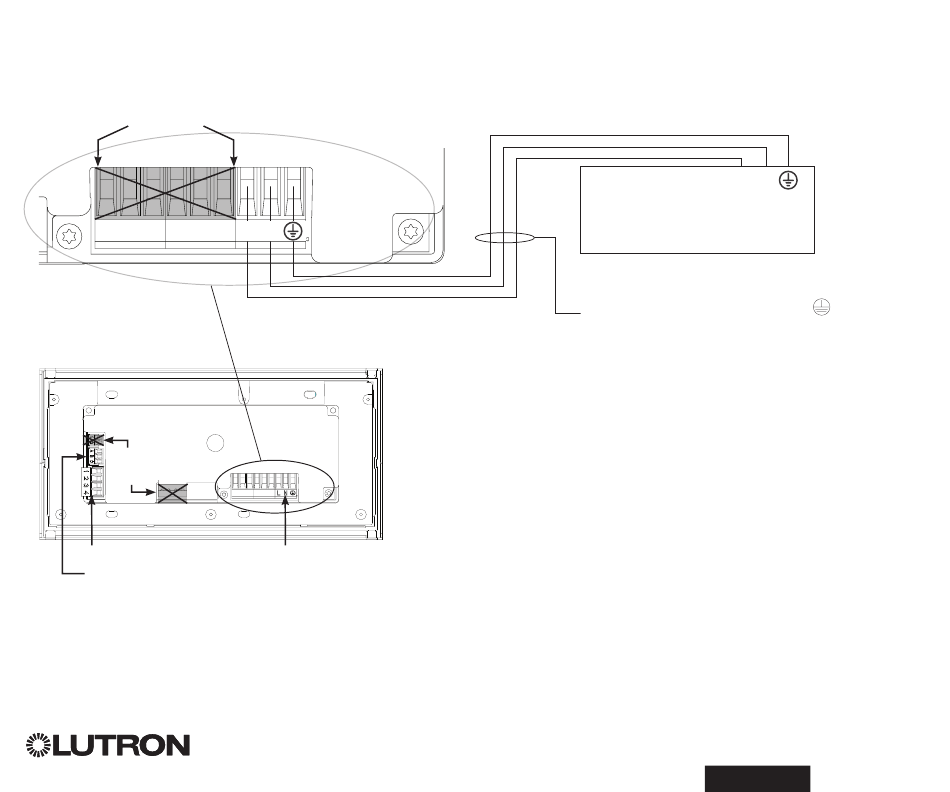

Aansluiting van lijnspanning

• Trek de spanningsdraden voor de QS-tijdschakelklok uit het verdeelpaneel.
• Op elke lijnspanningsaansluitklem kan één draad van 4,0 mm² (12 AWG) worden aangesloten.
NIET
GEBRUIKT
1 2 3 4 5 6 L N

Aansluitpunten

NIET
GEBRUIKT
D1 D1 D2 D2
QS-communicatielink
Contactsluitingang en 24 V- spanning
®
Achterkant van
QS-tijdschakelklok
Ingangsspanning
Snelle installatie- en bedieningshandleiding voor QS-tijdschakelklok 3
1 2 3 4 5 6 L N
Verdeelpaneel
De lijnspanning (Lijn / Fase)
is aangeduid met L.
100–240 V~
Alleen
L: Lijn / Fase
N: Nulleider
: Aarding
