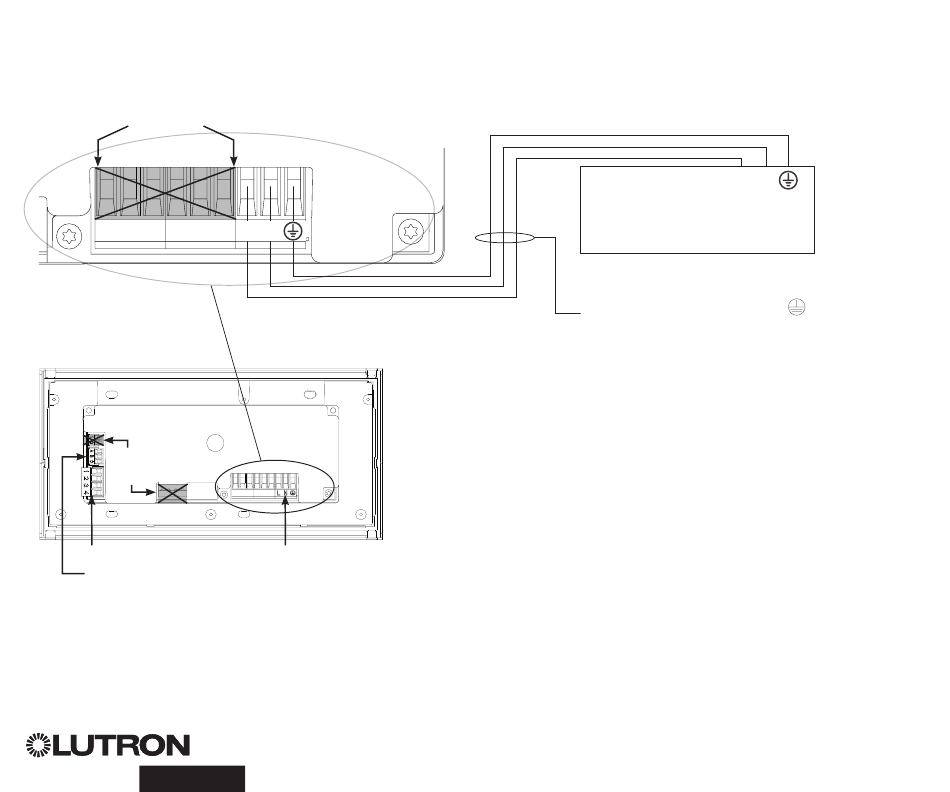

Câblage d'alimentation secteur
• Le câblage d'alimentation de l'horloge QS doit provenir du panneau de distribution.
• Chaque bornier de tension sectorielle peut accepter un fil de 4,0 mm² (12 AWG).
NON UTILISÉ
1 2 3 4 5 6 L N

Raccordements

NON
UTILISÉ
D1 D1 D2 D2
Bus de communication QS
Contact d'entrée fermé et 24 V- puissance
®
À l'arrière de
l'Horloge QS
Puissance d'entrée
1 2 3 4 5 6 L N
Tableau de distribution
Tension secteur (Ligne /
Sous tension) est étiqueté L.
100–240 V~ only
Guide rapide d'installation et de fonctionnement l'horloge QS 3
L: Ligne / Sous tension
N: Neutre
: Mise à la terre
