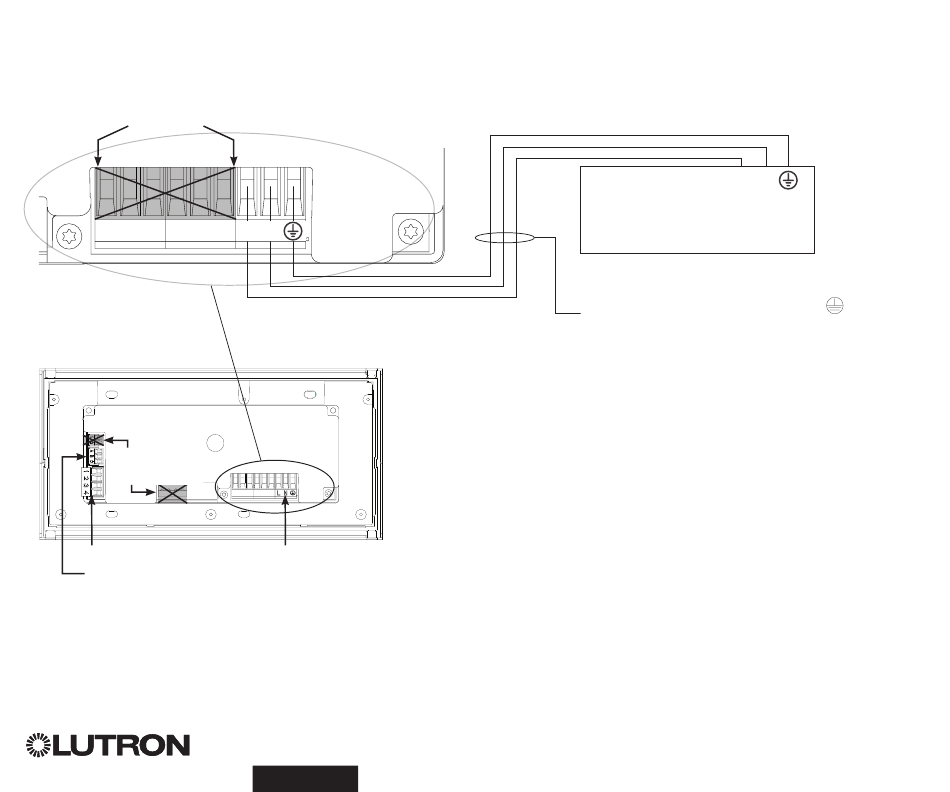

Cableado de voltaje de línea
• Lleve el cableado de alimentación desde el panel de distribución hasta el reloj temporizador QS.
• Cada terminal de voltaje de línea puede admitir un cable de 4,0 mm² (12 AWG).
NO
UTILIZADO
1 2 3 4 5 6 L N

Terminaciones

NO
UTILIZADO
D1 D1 D2 D2
Enlace de comunicación QS
Entrada de cierre de contacto y 24 V- energía
®
Parte posterior
del Reloj
temporizador QS
Entrada de energía
Guía rápida de instalación y funcionamiento del reloj temporizador QS 3
1 2 3 4 5 6 L N
Panel de distribución
El voltaje de línea (Línea / Vivo) se
indica con la letra "L".
100–240 V~ sólo
L: Línea / Vivo
N: Neutro
: Tierra
