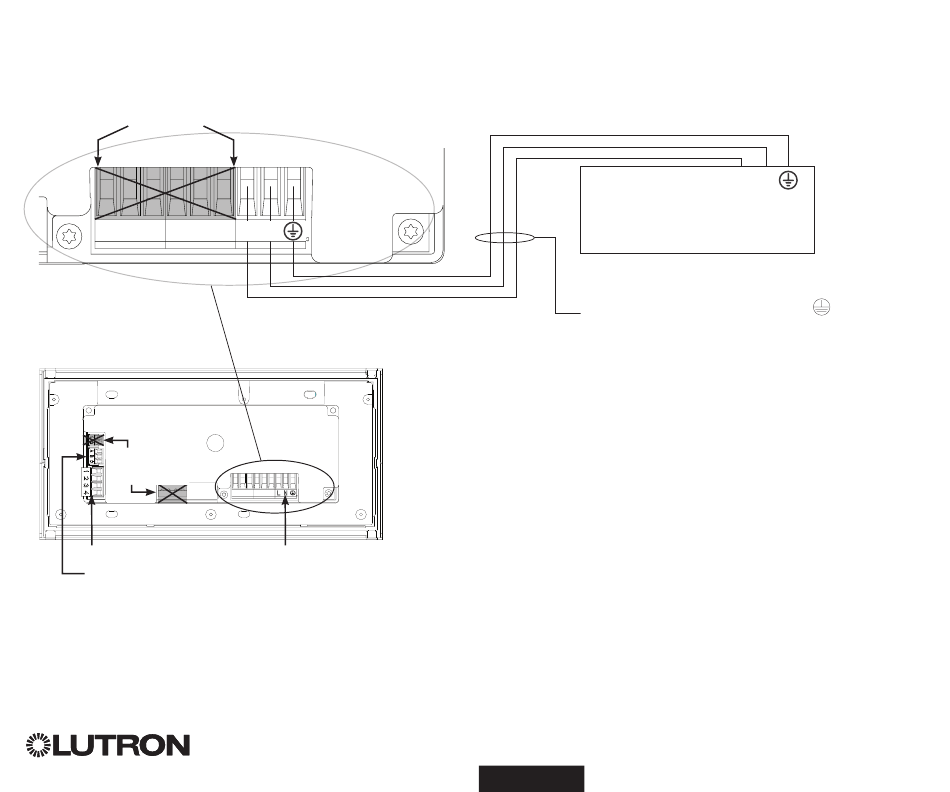

Anschluss der Netzleitungen

• Die Netzverkabelung vom Verteilerschrank zur QS-Zeitschaltuhr legen.
• Jede Netzspannungsklemme kann eine 4,0-mm² (12 AWG)-Leitung aufnehmen.
NICHT
BENUTZT
1 2 3 4 5 6 L N
Abschlüsse
NICHT
BENUTZT
D1 D1 D2 D2
QS-Kommunikationslink
Eingängen mit potenzialfreien
Kontakten und 24 V- leistungs
®
Rückseite der
QS-Zeitschaltuhr
Eingangsleistung
1 2 3 4 5 6 L N
Schaltschrank
Netzverkabelung (Leitung/Phase)
ist mit L gekennzeichnet.
100–240 V~ nur
Kurzanleitung für Installation und Betrieb der QS-Zeitschaltuhr 3
L: Leitung/Phase
N: Neutralleiter
: Erde
