QS-Busverdrahtung

• An jede Klemme können bis zu zwei
1,0-mm -Leitungen IEC-PELV / NEC
2
Klasse-2-Steuerleitungen angeschlossen
werden.
• Klemmen 1, 3 und 4 an alle Steuergeräte,
Bedienstellen und Steuer-Schnittstellen
anschließen.
•
Die Gesamtlänge der Bus-Leitung darf 610 m
nicht überschreiten.
• Darauf achten, dass die IEC-
PELV / NEC -Klasse-2-Leitungen keine
®
Netzspannungsleitungen berühren.
• Die QS-Zeitschaltuhr liefert 3
Stromversorgungseinheiten am
QS-Bus. Weitere Informationen zu
Stromversorgungseinheiten finden Sie im
"Power Draw Units on the QS Link"
(Lutron-Bestell-Nr. 369405) bei
www.lutron.com
Klemme für QS-Kommunikationslink
_
MUX
24 V-
COM
®

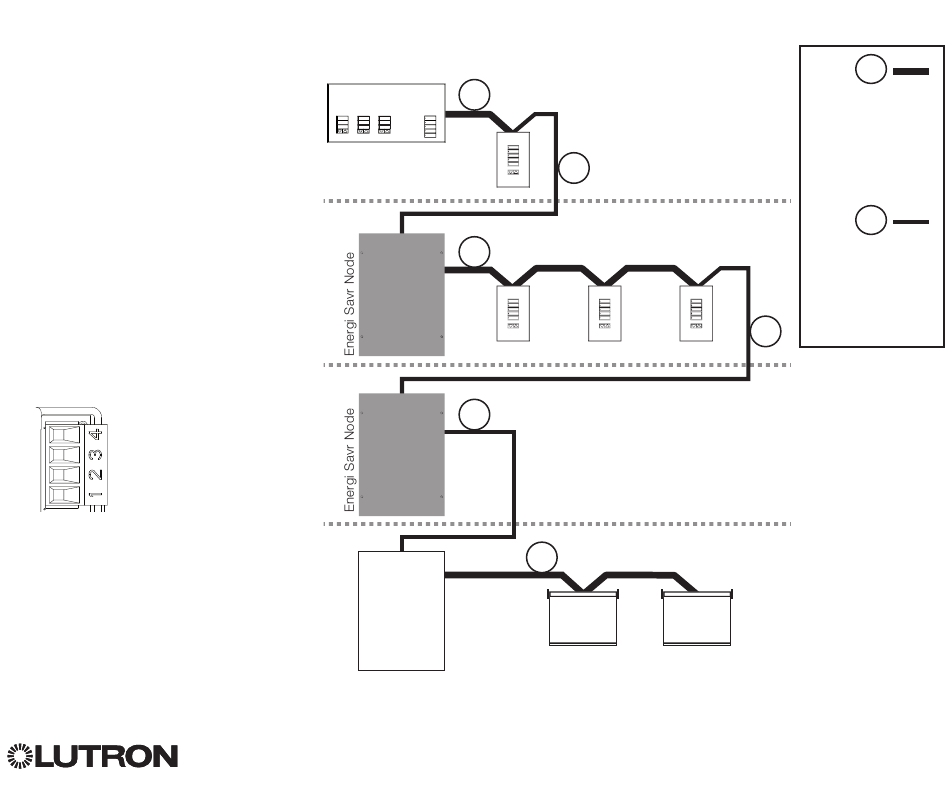

Beispiel für Verdrahtung
-
®
QS-Zeitschaltuhr
Bedienstelle
Sivoia
QS-Smart-
Panel
(Stromver-
sorgung)
A
B
LUTRON
A
LUTRON LUTRON
Bedienstellen
B
A
Sivoia QS-
Rollo/
Vorhang
Kurzanleitung für Installation und Betrieb der QS-Zeitschaltuhr 6
Leistungsgruppe
1
Die Klemmen 1, 2,
3 und 4 (Masse,
24 V- und Daten)
verbinden Geräte
innerhalb einer
Leistungsgruppe.
Leistungsgruppe
2
Klemme 2 (24 V-)
wird zwischen
Leistungsgruppen
NICHT
angeschlossen.
B
LUTRON
Leistungsgruppe
3
Leistungsgruppe
4
Sivoia QS-
Rollo/
Vorhang
A
B
