Cablaggio link QS
• Il sistema di comunicazione utilizza
il cablaggio a bassa tensione IEC
PELV / NEC Class 2.
®
• Osservare tutte le normative elettriche
locali e nazionali quando si eseguono i
LUTRON
collegamenti dei cavi a bassa tensione
IEC PELV / NEC Class 2 e delle linee
LUTRON
®
a tensione di rete.
• Effettuare tutti i collegamenti nella scatola
a muro della centralina.
• I cavi possono essere collegati in serie
o in serie-parallelo.
• IEC PELV / NEC Class 2 24 V- 100 mA.
®
Nota: L'Orologio QS alimenta
direttamente 3 dispositivi (PDU)
sul circuito QS. Per maggiori
informazioni sulle unità alimentate
LUTRON
direttamente, consultare la scheda
tecnica "Power Draw Units on the
QS Link" (codice Lutron 369405) a
www.lutron.com
Dimensione fili (Verificare la compatibilità nella propria area)
Lunghezza per link QS
< 153 m
153 a 610 m
LUTRON
LUTRON LUTRON LUTRON
®
(continua)
LUTRON LUTRON

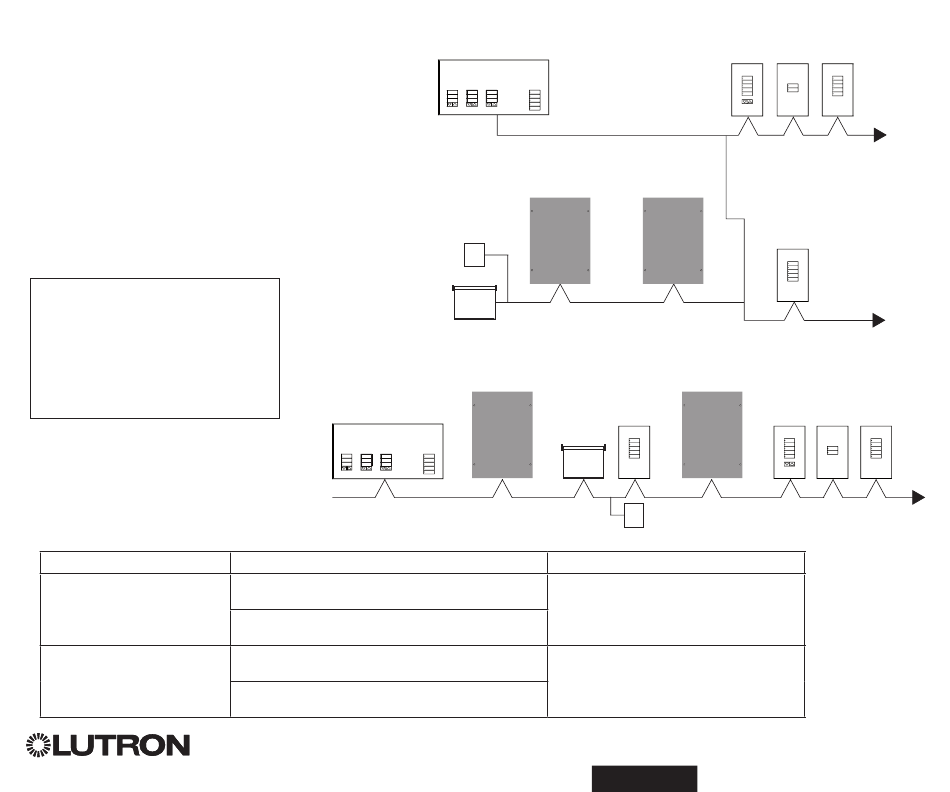

Esempio di configurazione in cascata (daisy chain)
L'Orologio QS
Sezione del filo
Alimentazione (morsetti 1 e 2)
1 doppino 1,0 mm (18 AWG)
2
Data (morsetti 3 e 4)
1 doppino intrecciato e schermato 0,5 mm
Alimentazione (morsetti 1 e 2)
1 doppino 4,0 mm (12 AWG)
2
Data (morsetti 3 e 4)
1 doppino intrecciato e schermato 0,5 mm
Esempio di configurazione in serie-parallelo
L'Orologio QS
Energi Savr Node
Quadro di
alimentazione
smart Sivoia
QS
Avvolgibile/tenda su
binario Sivoia QS
Energi Savr Node
Sivoia QS
Shade
Cavo Lutron codice
GRX-CBL-346S
GRX-PCBL-346S
(22 AWG)
2
GRX-CBL-46L
GRX-PCBL-46L
(22 AWG)
2
Guida rapido all'uso e all'installazione della l'Orologio QS 7
