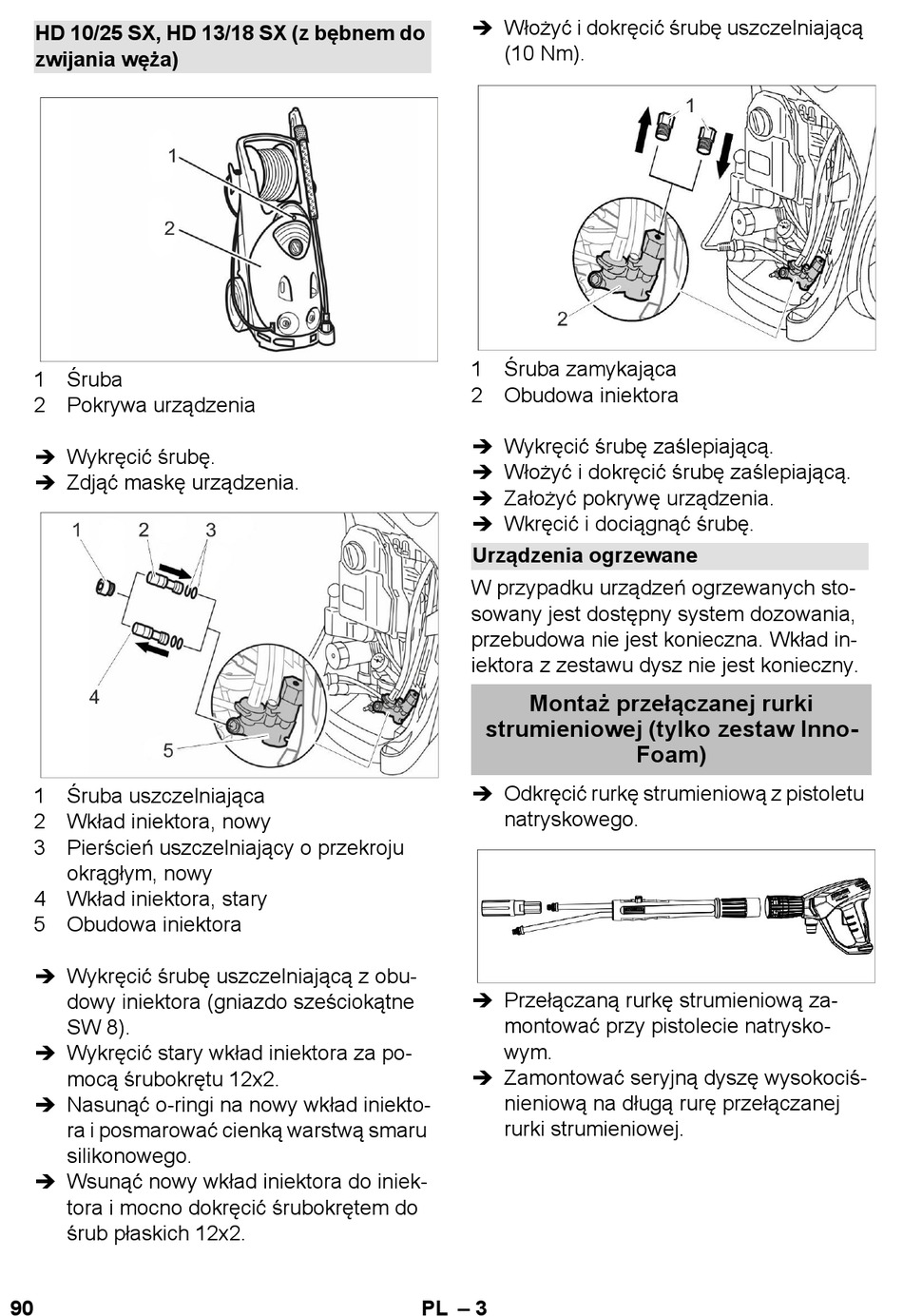

Kärcher Inno-Foam-Set Manual page 90

HD 10/25 SX, HD 13/18 SX (z bębnem do
zwijania węża)
1 Śruba
2 Pokrywa urządzenia
 Wykręcić śrubę.
 Zdjąć maskę urządzenia.
1 Śruba uszczelniająca
2 Wkład iniektora, nowy
3 Pierścień uszczelniający o przekroju
okrągłym, nowy
4 Wkład iniektora, stary
5 Obudowa iniektora
 Wykręcić śrubę uszczelniającą z obu-
dowy iniektora (gniazdo sześciokątne
SW 8).
 Wykręcić stary wkład iniektora za po-
mocą śrubokrętu 12x2.
 Nasunąć o-ringi na nowy wkład iniekto-
ra i posmarować cienką warstwą smaru
silikonowego.
 Wsunąć nowy wkład iniektora do iniek-
tora i mocno dokręcić śrubokrętem do
śrub płaskich 12x2.
90
 Włożyć i dokręcić śrubę uszczelniającą
(10 Nm).
1 Śruba zamykająca
2 Obudowa iniektora
 Wykręcić śrubę zaślepiającą.
 Włożyć i dokręcić śrubę zaślepiającą.
 Założyć pokrywę urządzenia.
 Wkręcić i dociągnąć śrubę.
Urządzenia ogrzewane
W przypadku urządzeń ogrzewanych sto-
sowany jest dostępny system dozowania,
przebudowa nie jest konieczna. Wkład in-
iektora z zestawu dysz nie jest konieczny.
Montaż przełączanej rurki
strumieniowej (tylko zestaw Inno-
 Odkręcić rurkę strumieniową z pistoletu
natryskowego.
 Przełączaną rurkę strumieniową za-
montować przy pistolecie natrysko-
wym.
 Zamontować seryjną dyszę wysokociś-
nieniową na długą rurę przełączanej
rurki strumieniowej.
– 3
PL
Foam)
