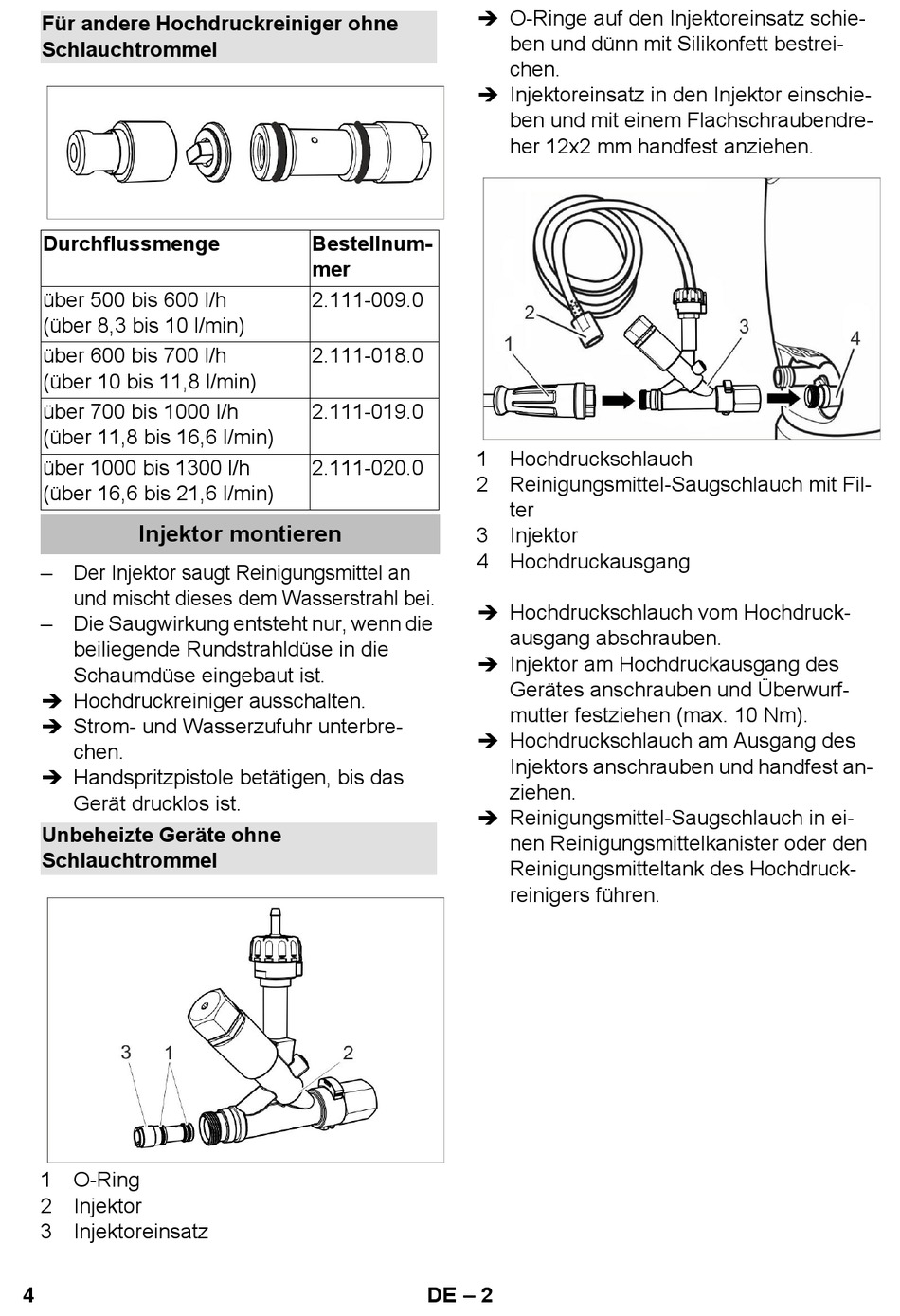

Kärcher Inno-Foam-Set Manual page 4

Für andere Hochdruckreiniger ohne
Schlauchtrommel
Durchflussmenge
über 500 bis 600 l/h
(über 8,3 bis 10 l/min)
über 600 bis 700 l/h
(über 10 bis 11,8 l/min)
über 700 bis 1000 l/h
(über 11,8 bis 16,6 l/min)
über 1000 bis 1300 l/h
(über 16,6 bis 21,6 l/min)
Injektor montieren
– Der Injektor saugt Reinigungsmittel an
und mischt dieses dem Wasserstrahl bei.
– Die Saugwirkung entsteht nur, wenn die
beiliegende Rundstrahldüse in die
Schaumdüse eingebaut ist.
 Hochdruckreiniger ausschalten.
 Strom- und Wasserzufuhr unterbre-
chen.
 Handspritzpistole betätigen, bis das
Gerät drucklos ist.
Unbeheizte Geräte ohne
Schlauchtrommel
1 O-Ring
2 Injektor
3 Injektoreinsatz
4
 O-Ringe auf den Injektoreinsatz schie-
 Injektoreinsatz in den Injektor einschie-
Bestellnum-
mer
2.111-009.0
2.111-018.0
2.111-019.0
1 Hochdruckschlauch
2.111-020.0
2 Reinigungsmittel-Saugschlauch mit Fil-
3 Injektor
4 Hochdruckausgang
 Hochdruckschlauch vom Hochdruck-
 Injektor am Hochdruckausgang des
 Hochdruckschlauch am Ausgang des
 Reinigungsmittel-Saugschlauch in ei-
– 2
DE
ben und dünn mit Silikonfett bestrei-
chen.
ben und mit einem Flachschraubendre-
her 12x2 mm handfest anziehen.
ter
ausgang abschrauben.
Gerätes anschrauben und Überwurf-
mutter festziehen (max. 10 Nm).
Injektors anschrauben und handfest an-
ziehen.
nen Reinigungsmittelkanister oder den
Reinigungsmitteltank des Hochdruck-
reinigers führen.
