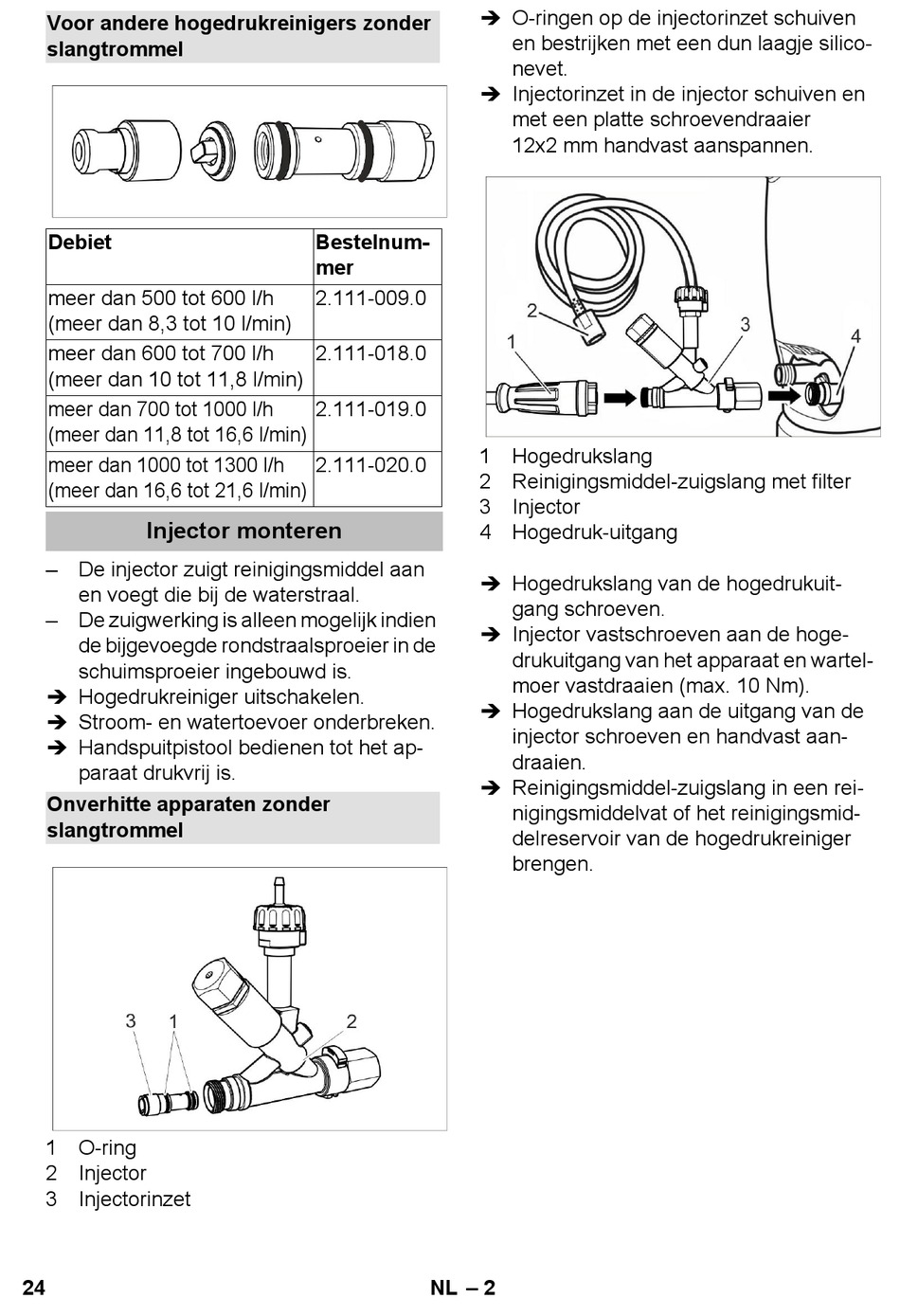

Kärcher Inno-Foam-Set Manual page 24

Voor andere hogedrukreinigers zonder
slangtrommel
Debiet
meer dan 500 tot 600 l/h
(meer dan 8,3 tot 10 l/min)
meer dan 600 tot 700 l/h
(meer dan 10 tot 11,8 l/min)
meer dan 700 tot 1000 l/h
(meer dan 11,8 tot 16,6 l/min)
meer dan 1000 tot 1300 l/h
(meer dan 16,6 tot 21,6 l/min)
Injector monteren
– De injector zuigt reinigingsmiddel aan
en voegt die bij de waterstraal.
– De zuigwerking is alleen mogelijk indien
de bijgevoegde rondstraalsproeier in de
schuimsproeier ingebouwd is.
 Hogedrukreiniger uitschakelen.
 Stroom- en watertoevoer onderbreken.
 Handspuitpistool bedienen tot het ap-
paraat drukvrij is.
Onverhitte apparaten zonder
slangtrommel
1 O-ring
2 Injector
3 Injectorinzet
24
 O-ringen op de injectorinzet schuiven
 Injectorinzet in de injector schuiven en
Bestelnum-
mer
2.111-009.0
2.111-018.0
2.111-019.0
1 Hogedrukslang
2.111-020.0
2 Reinigingsmiddel-zuigslang met filter
3 Injector
4 Hogedruk-uitgang
 Hogedrukslang van de hogedrukuit-
 Injector vastschroeven aan de hoge-
 Hogedrukslang aan de uitgang van de
 Reinigingsmiddel-zuigslang in een rei-
– 2
NL
en bestrijken met een dun laagje silico-
nevet.
met een platte schroevendraaier
12x2 mm handvast aanspannen.
gang schroeven.
drukuitgang van het apparaat en wartel-
moer vastdraaien (max. 10 Nm).
injector schroeven en handvast aan-
draaien.
nigingsmiddelvat of het reinigingsmid-
delreservoir van de hogedrukreiniger
brengen.
