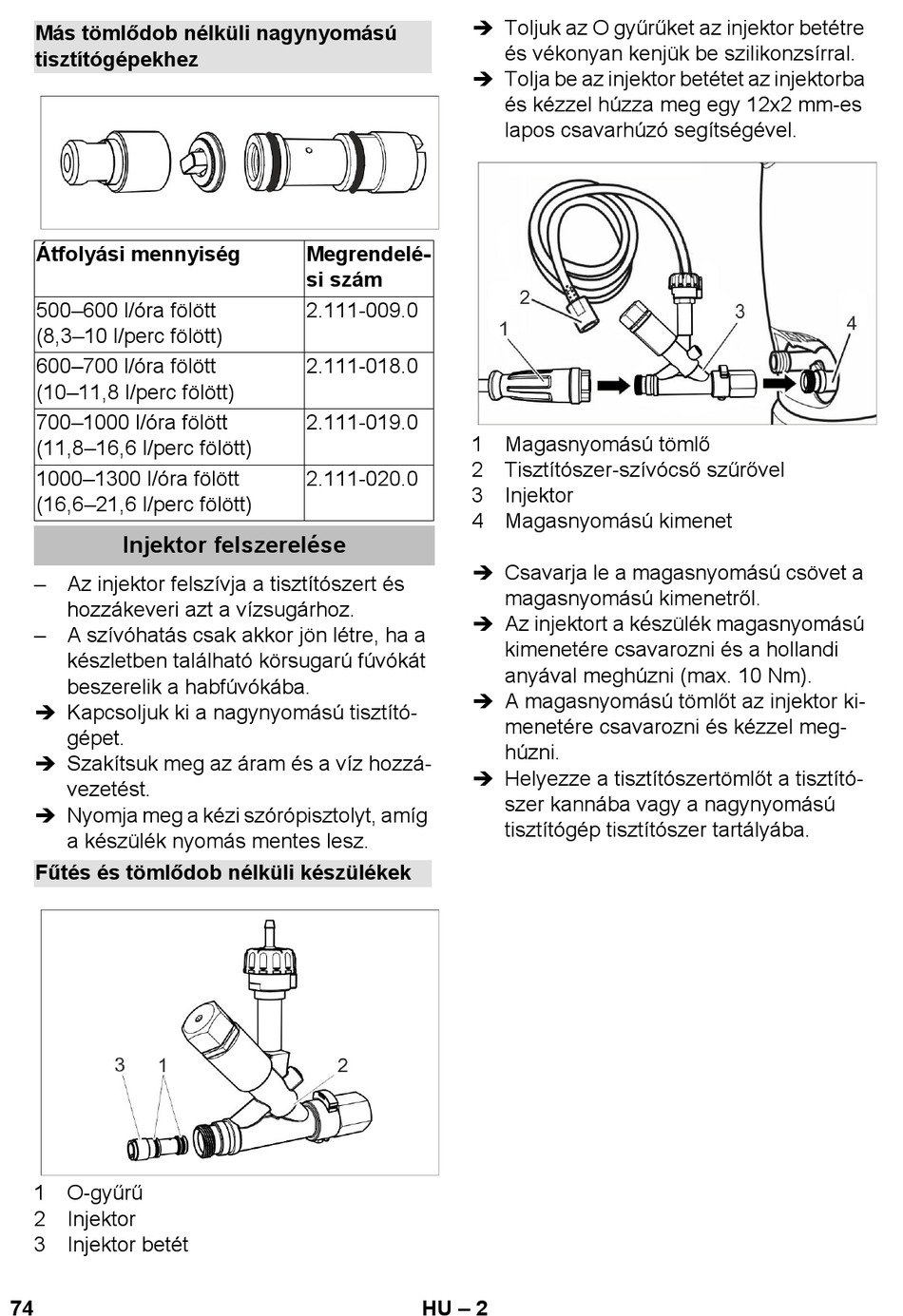

Kärcher Inno-Foam-Set Manual page 74

Más tömlődob nélküli nagynyomású
tisztítógépekhez
Átfolyási mennyiség
500–600 l/óra fölött
(8,3–10 l/perc fölött)
600–700 l/óra fölött
(10–11,8 l/perc fölött)
700–1000 l/óra fölött
(11,8–16,6 l/perc fölött)
1000–1300 l/óra fölött
(16,6–21,6 l/perc fölött)
Injektor felszerelése
– Az injektor felszívja a tisztítószert és
hozzákeveri azt a vízsugárhoz.
– A szívóhatás csak akkor jön létre, ha a
készletben található körsugarú fúvókát
beszerelik a habfúvókába.
 Kapcsoljuk ki a nagynyomású tisztító-
gépet.
 Szakítsuk meg az áram és a víz hozzá-
vezetést.
 Nyomja meg a kézi szórópisztolyt, amíg
a készülék nyomás mentes lesz.
Fűtés és tömlődob nélküli készülékek
1 O-gyűrű
2 Injektor
3 Injektor betét
74
 Toljuk az O gyűrűket az injektor betétre
 Tolja be az injektor betétet az injektorba
Megrendelé-
si szám
2.111-009.0
2.111-018.0
2.111-019.0
1 Magasnyomású tömlő
2 Tisztítószer-szívócső szűrővel
2.111-020.0
3 Injektor
4 Magasnyomású kimenet
 Csavarja le a magasnyomású csövet a
 Az injektort a készülék magasnyomású
 A magasnyomású tömlőt az injektor ki-
 Helyezze a tisztítószertömlőt a tisztító-
– 2
HU
és vékonyan kenjük be szilikonzsírral.
és kézzel húzza meg egy 12x2 mm-es
lapos csavarhúzó segítségével.
magasnyomású kimenetről.
kimenetére csavarozni és a hollandi
anyával meghúzni (max. 10 Nm).
menetére csavarozni és kézzel meg-
húzni.
szer kannába vagy a nagynyomású
tisztítógép tisztítószer tartályába.
