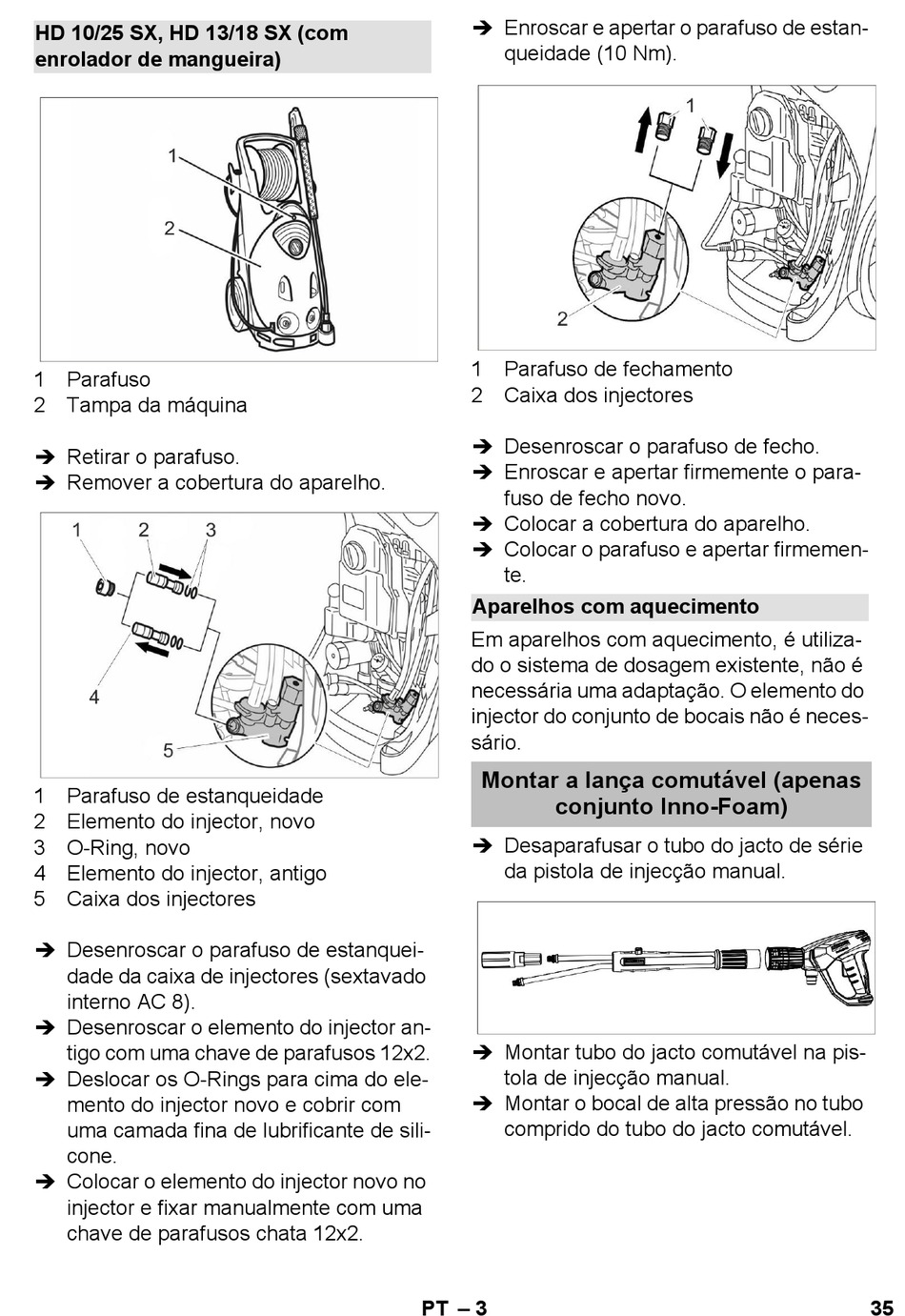

Kärcher Inno-Foam-Set Manual page 35

HD 10/25 SX, HD 13/18 SX (com
enrolador de mangueira)
1 Parafuso
2 Tampa da máquina
 Retirar o parafuso.
 Remover a cobertura do aparelho.
1 Parafuso de estanqueidade
2 Elemento do injector, novo
3 O-Ring, novo
4 Elemento do injector, antigo
5 Caixa dos injectores
 Desenroscar o parafuso de estanquei-
dade da caixa de injectores (sextavado
interno AC 8).
 Desenroscar o elemento do injector an-
tigo com uma chave de parafusos 12x2.
 Deslocar os O-Rings para cima do ele-
mento do injector novo e cobrir com
uma camada fina de lubrificante de sili-
cone.
 Colocar o elemento do injector novo no
injector e fixar manualmente com uma
chave de parafusos chata 12x2.
 Enroscar e apertar o parafuso de estan-
queidade (10 Nm).
1 Parafuso de fechamento
2 Caixa dos injectores
 Desenroscar o parafuso de fecho.
 Enroscar e apertar firmemente o para-
fuso de fecho novo.
 Colocar a cobertura do aparelho.
 Colocar o parafuso e apertar firmemen-
te.
Aparelhos com aquecimento
Em aparelhos com aquecimento, é utiliza-
do o sistema de dosagem existente, não é
necessária uma adaptação. O elemento do
injector do conjunto de bocais não é neces-
sário.
Montar a lança comutável (apenas
conjunto Inno-Foam)
 Desaparafusar o tubo do jacto de série
da pistola de injecção manual.
 Montar tubo do jacto comutável na pis-
tola de injecção manual.
 Montar o bocal de alta pressão no tubo
comprido do tubo do jacto comutável.
– 3
PT 35
