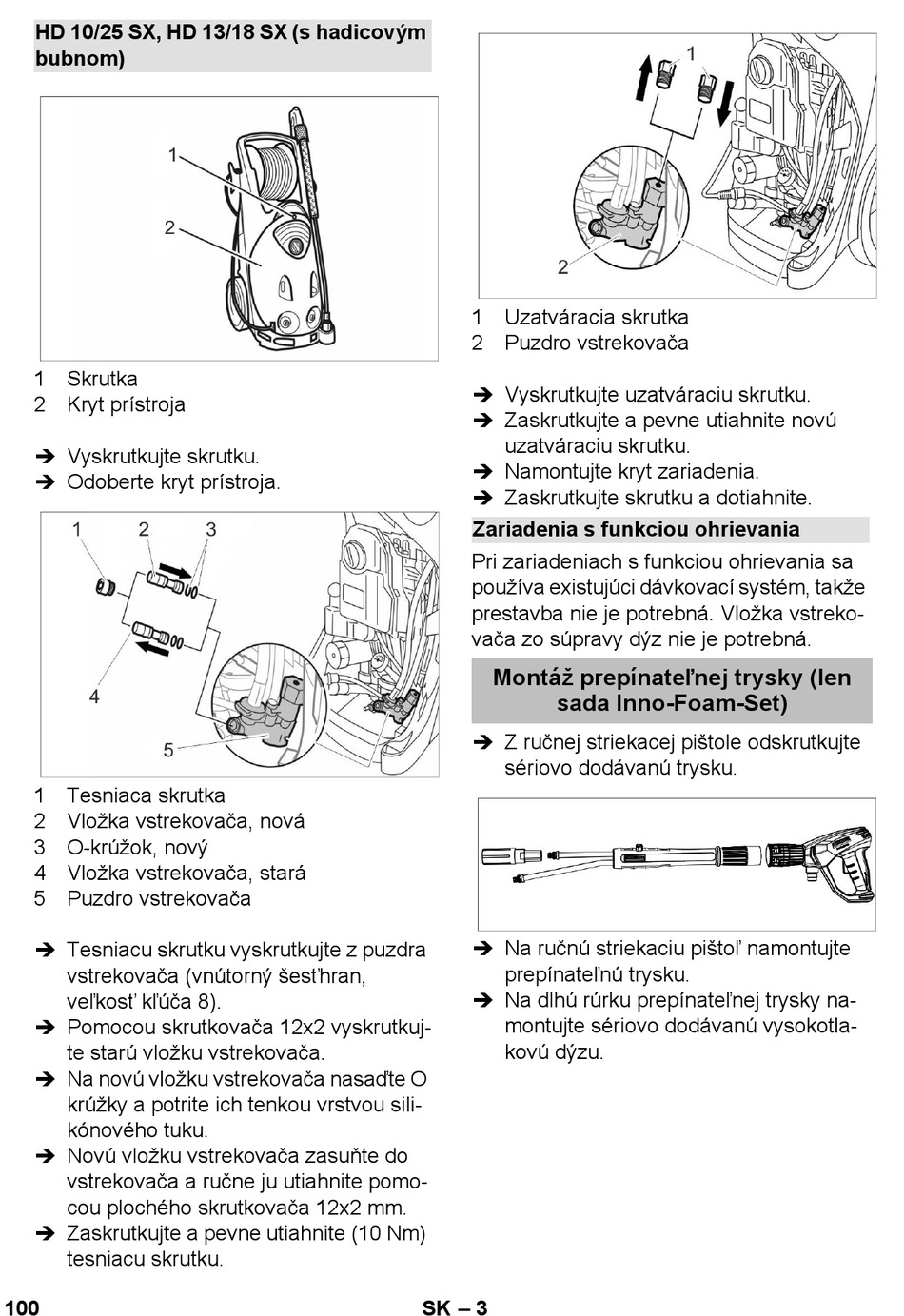

HD 10/25 SX, HD 13/18 SX (s hadicovým
bubnom)
1 Skrutka
2 Kryt prístroja
 Vyskrutkujte skrutku.
 Odoberte kryt prístroja.
1 Tesniaca skrutka
2 Vložka vstrekovača, nová
3 O-krúžok, nový
4 Vložka vstrekovača, stará
5 Puzdro vstrekovača
 Tesniacu skrutku vyskrutkujte z puzdra
vstrekovača (vnútorný šesťhran,
veľkosť kľúča 8).
 Pomocou skrutkovača 12x2 vyskrutkuj-
te starú vložku vstrekovača.
 Na novú vložku vstrekovača nasaďte O
krúžky a potrite ich tenkou vrstvou sili-
kónového tuku.
 Novú vložku vstrekovača zasuňte do
vstrekovača a ručne ju utiahnite pomo-
cou plochého skrutkovača 12x2 mm.
 Zaskrutkujte a pevne utiahnite (10 Nm)
tesniacu skrutku.
100
1 Uzatváracia skrutka
2 Puzdro vstrekovača
 Vyskrutkujte uzatváraciu skrutku.
 Zaskrutkujte a pevne utiahnite novú
uzatváraciu skrutku.
 Namontujte kryt zariadenia.
 Zaskrutkujte skrutku a dotiahnite.
Zariadenia s funkciou ohrievania
Pri zariadeniach s funkciou ohrievania sa
používa existujúci dávkovací systém, takže
prestavba nie je potrebná. Vložka vstreko-
vača zo súpravy dýz nie je potrebná.
Montáž prepínateľnej trysky (len
sada Inno-Foam-Set)
 Z ručnej striekacej pištole odskrutkujte
sériovo dodávanú trysku.
 Na ručnú striekaciu pištoľ namontujte
prepínateľnú trysku.
 Na dlhú rúrku prepínateľnej trysky na-
montujte sériovo dodávanú vysokotla-
kovú dýzu.
– 3
