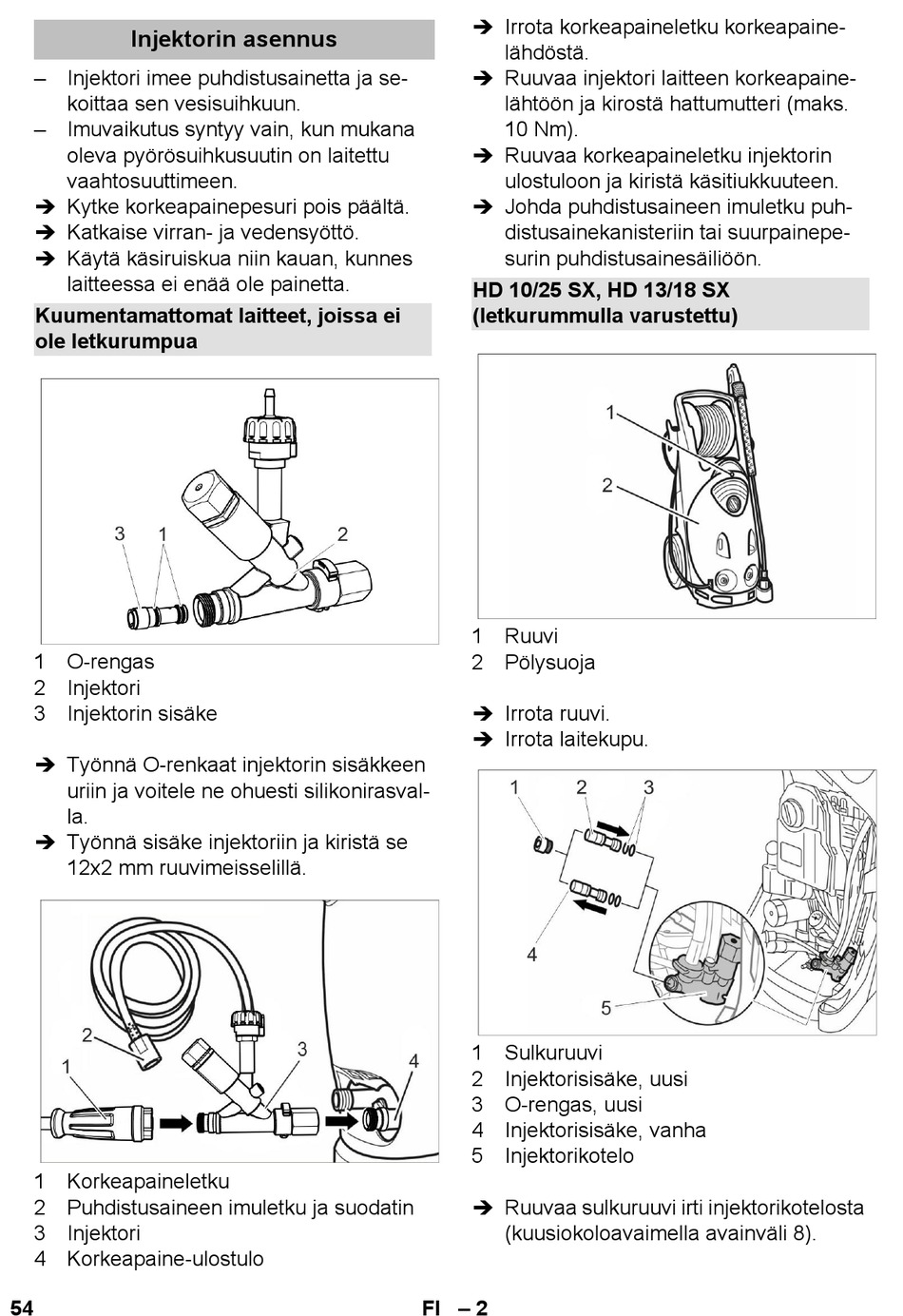

Injektorin asennus
– Injektori imee puhdistusainetta ja se-
koittaa sen vesisuihkuun.
– Imuvaikutus syntyy vain, kun mukana
oleva pyörösuihkusuutin on laitettu
vaahtosuuttimeen.
 Kytke korkeapainepesuri pois päältä.
 Katkaise virran- ja vedensyöttö.
 Käytä käsiruiskua niin kauan, kunnes
laitteessa ei enää ole painetta.
Kuumentamattomat laitteet, joissa ei
ole letkurumpua
1 O-rengas
2 Injektori
3 Injektorin sisäke
 Työnnä O-renkaat injektorin sisäkkeen
uriin ja voitele ne ohuesti silikonirasval-
la.
 Työnnä sisäke injektoriin ja kiristä se
12x2 mm ruuvimeisselillä.
1 Korkeapaineletku
2 Puhdistusaineen imuletku ja suodatin
3 Injektori
4 Korkeapaine-ulostulo
54
 Irrota korkeapaineletku korkeapaine-
lähdöstä.
 Ruuvaa injektori laitteen korkeapaine-
lähtöön ja kirostä hattumutteri (maks.
10 Nm).
 Ruuvaa korkeapaineletku injektorin
ulostuloon ja kiristä käsitiukkuuteen.
 Johda puhdistusaineen imuletku puh-
distusainekanisteriin tai suurpainepe-
surin puhdistusainesäiliöön.
HD 10/25 SX, HD 13/18 SX
(letkurummulla varustettu)
1 Ruuvi
2 Pölysuoja
 Irrota ruuvi.
 Irrota laitekupu.
1 Sulkuruuvi
2 Injektorisisäke, uusi
3 O-rengas, uusi
4 Injektorisisäke, vanha
5 Injektorikotelo
 Ruuvaa sulkuruuvi irti injektorikotelosta
(kuusiokoloavaimella avainväli 8).
