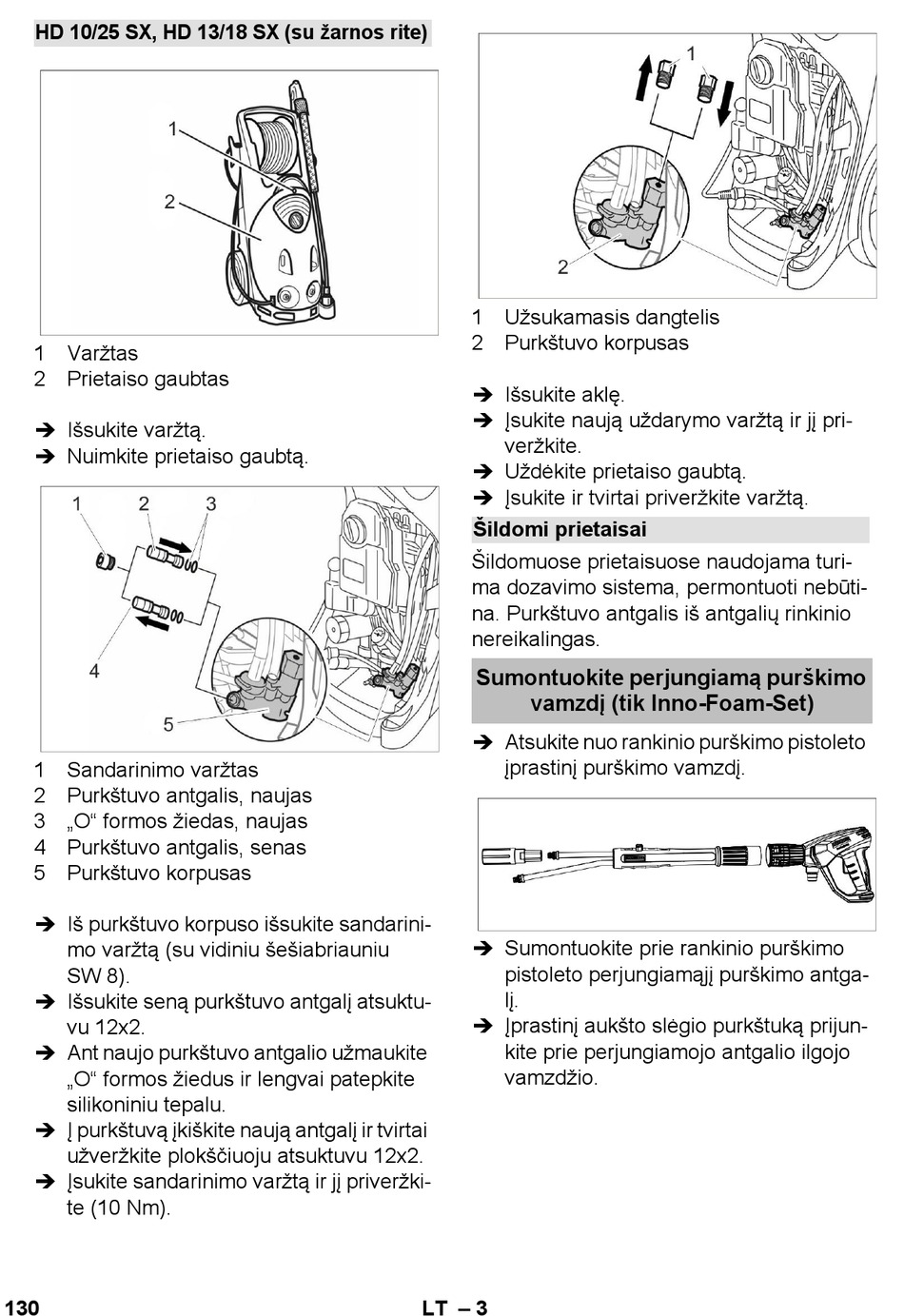

HD 10/25 SX, HD 13/18 SX (su žarnos rite)
1 Varžtas
2 Prietaiso gaubtas
 Išsukite varžtą.
 Nuimkite prietaiso gaubtą.
1 Sandarinimo varžtas
2 Purkštuvo antgalis, naujas
3 „O" formos žiedas, naujas
4 Purkštuvo antgalis, senas
5 Purkštuvo korpusas
 Iš purkštuvo korpuso išsukite sandarini-
mo varžtą (su vidiniu šešiabriauniu
SW 8).
 Išsukite seną purkštuvo antgalį atsuktu-
vu 12x2.
 Ant naujo purkštuvo antgalio užmaukite
„O" formos žiedus ir lengvai patepkite
silikoniniu tepalu.
 Į purkštuvą įkiškite naują antgalį ir tvirtai
užveržkite plokščiuoju atsuktuvu 12x2.
 Įsukite sandarinimo varžtą ir jį priveržki-
te (10 Nm).
130
1 Užsukamasis dangtelis
2 Purkštuvo korpusas
 Išsukite aklę.
 Įsukite naują uždarymo varžtą ir jį pri-
veržkite.
 Uždėkite prietaiso gaubtą.
 Įsukite ir tvirtai priveržkite varžtą.
Šildomi prietaisai
Šildomuose prietaisuose naudojama turi-
ma dozavimo sistema, permontuoti nebūti-
na. Purkštuvo antgalis iš antgalių rinkinio
nereikalingas.
Sumontuokite perjungiamą purškimo
vamzdį (tik Inno-Foam-Set)
 Atsukite nuo rankinio purškimo pistoleto
įprastinį purškimo vamzdį.
 Sumontuokite prie rankinio purškimo
pistoleto perjungiamąjį purškimo antga-
lį.
 Įprastinį aukšto slėgio purkštuką prijun-
kite prie perjungiamojo antgalio ilgojo
vamzdžio.
