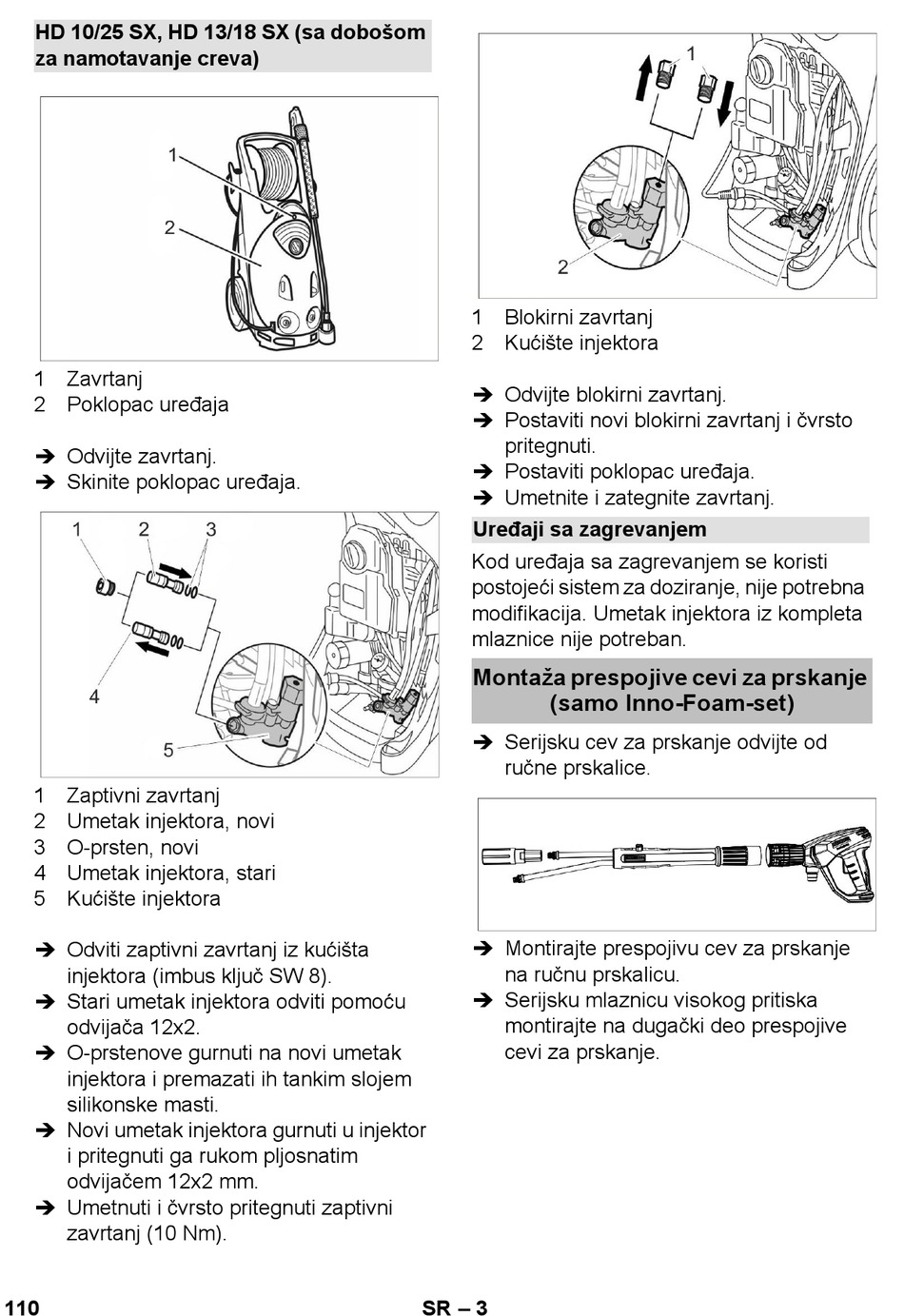

HD 10/25 SX, HD 13/18 SX (sa dobošom
za namotavanje creva)
1 Zavrtanj
2 Poklopac uređaja
 Odvijte zavrtanj.
 Skinite poklopac uređaja.
1 Zaptivni zavrtanj
2 Umetak injektora, novi
3 O-prsten, novi
4 Umetak injektora, stari
5 Kućište injektora
 Odviti zaptivni zavrtanj iz kućišta
injektora (imbus ključ SW 8).
 Stari umetak injektora odviti pomoću
odvijača 12x2.
 O-prstenove gurnuti na novi umetak
injektora i premazati ih tankim slojem
silikonske masti.
 Novi umetak injektora gurnuti u injektor
i pritegnuti ga rukom pljosnatim
odvijačem 12x2 mm.
 Umetnuti i čvrsto pritegnuti zaptivni
zavrtanj (10 Nm).
110
1 Blokirni zavrtanj
2 Kućište injektora
 Odvijte blokirni zavrtanj.
 Postaviti novi blokirni zavrtanj i čvrsto
pritegnuti.
 Postaviti poklopac uređaja.
 Umetnite i zategnite zavrtanj.
Uređaji sa zagrevanjem
Kod uređaja sa zagrevanjem se koristi
postojeći sistem za doziranje, nije potrebna
modifikacija. Umetak injektora iz kompleta
mlaznice nije potreban.
Montaža prespojive cevi za prskanje
(samo Inno-Foam-set)
 Serijsku cev za prskanje odvijte od
ručne prskalice.
 Montirajte prespojivu cev za prskanje
na ručnu prskalicu.
 Serijsku mlaznicu visokog pritiska
montirajte na dugački deo prespojive
cevi za prskanje.
